أسلاك XHHHW: العزل والتصنيفات ومعايير الصناعة

الوقت:2025-05-06

إذا كنت قد واجهت أسلاكاً كهربائية مكتوب عليها XHHHW، قد تتساءل - ما الذي يرمز إليه XHHW؟ يحدد هذا الاختصار معنى بولي إيثيلين متصالب (XLPE) معزول ومقاوم للحرارة والماء الأسلاك المستخدمة في التطبيقات السكنية والتجارية والصناعية. تشتهر كابلات XHHW بمتانتها وقدرتها العالية على تحمل الجهد العالي، وتفي بمعايير السلامة الرئيسية مثل UL 44 و NEC المادة 310.

ما الذي يرمز إليه XHHHW؟
ما الذي يرمز إليه XHHHW؟

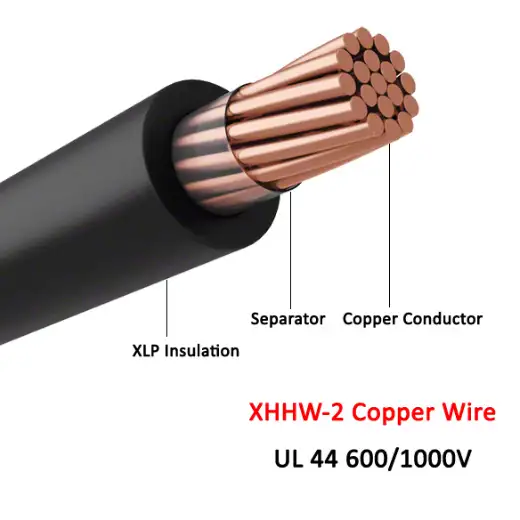

1. مقدمة في سلك XHHHW

سلك XHHHW هو نوع من الأسلاك الكهربائية يتميز بعزله المصنوع من البولي إيثيلين المتصالب (XLPE). يوفر هذا العازل ثباتًا حراريًا محسنًا ومقاومة كيميائية وقوة ميكانيكية، مما يجعل سلك XHHW مناسبًا لمجموعة متنوعة من التطبيقات الصعبة في كل من البيئات التجارية والصناعية.


2. فك شفرة الاختصار: XHHHW

يعني الاختصار "XHHW":

  • X: العزل بالبولي إيثيلين المتصالب (XLPE)

  • هـ: مقاومة للحرارة العالية

  • W: مقاوم للماء

تشير هذه التسمية إلى أن السلك معزول بمادة XLPE، مما يوفر مقاومة عالية للحرارة والماء، ومناسب للاستخدام في الأماكن الجافة والرطبة على حد سواء.


3. مادة العزل: البولي إيثيلين المتصالب (XLPE)

إن XLPE عبارة عن بوليمر متصلد بالحرارة يخضع لعملية ربط متقاطع، مما يعزز خصائصه الفيزيائية. تعمل هذه العملية على تحسين مقاومة الأسلاك للحرارة والمواد الكيميائية والإجهاد الفيزيائي، مما يجعلها مثالية للبيئات القاسية.


4. درجات الحرارة والتصنيفات البيئية

تم تصنيف سلك XHHHW لـ

  • 90°C في كل من المواقع الجافة والرطبة

يضمن هذا التصنيف أن السلك يمكن أن يعمل بأمان في ظل الظروف البيئية النموذجية التي تواجهها في معظم التركيبات.


5. مقارنة مع أنواع الأسلاك الأخرى

THHN ضد XHHHW

الميزة THHN XHHHW
مواد العزل بلاستيك حراري PVC البولي إثيلين متعدد الفينيل متعدد الكلور بالحرارة
تصنيف درجة الحرارة 90 درجة مئوية (جافة)، 75 درجة مئوية (رطبة) 90 درجة مئوية (جاف ورطب)
مقاومة الماء محدودة عالية
المرونة معتدل عالية
التكلفة أقل أعلى

THWN ضد XHHHW

الميزة THWN XHHHW
مواد العزل بلاستيك حراري PVC مع نايلون البولي إثيلين متعدد الفينيل متعدد الكلور بالحرارة
تصنيف درجة الحرارة 75 درجة مئوية (رطبة)، 90 درجة مئوية (جافة) 90 درجة مئوية (جاف ورطب)
مقاومة الماء عالية عالية
مقاومة الأشعة فوق البنفسجية معتدل مرتفع (في حالة العزل الأسود)
التكلفة أقل أعلى

XHHHW مقابل XHHW-2

الميزة XHHHW XHHHW-2
تصنيف درجة الحرارة 90 درجة مئوية (جاف ورطب) 90 درجة مئوية (رطبة)، 90 درجة مئوية (جافة)
تصنيف الجهد 600V 600 فولت/1 كيلو فولت
مقاومة الأشعة فوق البنفسجية معتدل مرتفع (في حالة العزل الأسود)
التكلفة أقل أعلى

6. تطبيقات أسلاك XHHHW

يشيع استخدام سلك XHHW في:

  • الأسلاك التجارية والصناعية: لتوزيع الطاقة وأنظمة الإضاءة.

  • أنظمة الطاقة المتجددة: بسبب مقاومته للأشعة فوق البنفسجية والماء.

  • التركيبات تحت الأرض: في القنوات أو تطبيقات الدفن المباشر.

  • دوائر التحكم: بالنسبة لأنظمة التدفئة والتهوية وتكييف الهواء وأنظمة المحركات.


7. معايير الصناعة والامتثال

يتوافق سلك XHHW مع معايير الصناعة المختلفة، بما في ذلك:

  • UL 44: المواصفة القياسية للأسلاك والكابلات المعزولة بالحرارة

  • المادة 310 من NEC: إرشادات الكود الكهربائي الوطني للتركيبات السلكية

  • CSA C22.2 رقم 38: المعيار الكندي للأسلاك المعزولة بالحرارة

تضمن هذه المعايير سلامة السلك وأدائه وملاءمته لتطبيقات محددة.


8. أفضل ممارسات التثبيت

عند تركيب سلك XHHHW:

  • استخدام القنوات المناسبة: لحماية السلك من التلف المادي.

  • اتبع إرشادات NEC: للتباعد والتأريض وتصنيفات درجة الحرارة.

  • تجنب التحميل الزائد على الدوائر الكهربائية: لمنع السخونة الزائدة والمخاطر المحتملة.


9. الصيانة واستكشاف الأعطال وإصلاحها

تشمل الصيانة الدورية ما يلي:

  • فحص الأضرار المادية: تحقق من عدم وجود جروح أو سحجات أو علامات تآكل.

  • اختبار الاستمرارية: تأكد من عدم وجود فواصل أو أعطال في السلك.

  • مراقبة درجة الحرارة: تأكد من أن السلك يعمل ضمن نطاق درجة الحرارة المقدرة له.

يتضمن استكشاف الأخطاء وإصلاحها تحديد المشكلات ومعالجتها مثل:

  • السخونة الزائدة: ناتج عن التحميل الزائد أو سوء التهوية.

  • التآكل: بسبب التعرض للمواد الكيميائية أو الرطوبة.

  • الأضرار المادية: من المناولة أو التركيب غير السليم.


10. الأسئلة الشائعة (FAQs)

10.1 ما الفرق بين سلك XHHHW وسلك THHN؟

تستخدم أسلاك XHHHW عازل XLPE بالحرارة، مما يوفر مقاومة أعلى للحرارة والماء مقارنةً بعزل THHN المصنوع من البلاستيك الحراري PVC. تصلح أسلاك XHHHW للأماكن الجافة والرطبة على حد سواء، بينما تقتصر THHN على ظروف معينة.

10.2 هل يمكن استخدام سلك XHHW في الهواء الطلق؟

نعم، سلك XHHHW مناسب للتطبيقات الخارجية، خاصةً عند استخدام العازل الأسود، حيث إنه يوفر مقاومة للأشعة فوق البنفسجية.

10.3 هل سلك XHHW مناسب للتركيبات تحت الأرض؟

سلك XHHHW مناسب للتركيبات تحت الأرض عند وضعه في قنوات أو تطبيقات الدفن المباشر، شريطة أن يفي بمتطلبات الكود المحلي.

10.4 ما هو تصنيف الجهد لسلك XHHHW؟

عادةً ما يتم تصنيف سلك XHHHW للتطبيقات بجهد 600 فولت. ومع ذلك، قد يكون لمتغيرات XHHHW-2 تصنيفات جهد أعلى.

10.5 هل يمكن استخدام أسلاك XHHHW في الأسلاك السكنية؟

نعم، يمكن استخدام أسلاك XHHHW في الأسلاك السكنية، خاصةً للتطبيقات الخارجية أو تحت الأرض.

10.6 كيف تقارن XHHHW XHHW-2؟

يوفر XHHHW-2 معدل جهد أعلى (600 فولت/1 كيلو فولت) ومقاومة محسنة للأشعة فوق البنفسجية مقارنةً بسلك XHHW القياسي.


11. خاتمة

يوفر سلك XHHHW، بعزله المصنوع من البولي إيثيلين المتصالب، مقاومة معززة للحرارة والماء، مما يجعله مناسبًا لمجموعة كبيرة من التطبيقات. يمكن أن يساعد فهم خصائصه ومقارنته مع أنواع الأسلاك الأخرى مثل THHN وTHWN في اختيار السلك المناسب لاحتياجات محددة.
