A أنبوب الجرس والحنفية هو نوع من وصلات الأنابيب يشيع استخدامه في شبكات المياه والصرف الصحي ومياه الأمطار. سُميت هذه الأنابيب بهذا الاسم نسبةً إلى طريقة بناء أطرافها: "الجرس" هو الطرف الأنثوي، و"الحنفية" هي الطرف الذكري. تُصنع هذه الأنابيب عادةً من حديد الدكتايل, بولي كلوريد الفينيلأو غيرها من المواد، وهي مصممة للتوصيل من طرف إلى طرف في نظام موثوق ومانع للتسرب. وقد أصبح نظام أنابيب الجرس والحنفية معيارًا قياسيًا للعديد من مشاريع البنية التحتية نظرًا لما يتميز به من القوة, المرونةو سهولة التركيب.
في هذه المقالة، سنستكشف كل ما تحتاج إلى معرفته عن أنابيب الجرس والحنفية، بما في ذلك تركيبها وتطبيقاتها ومزاياها ومقارنتها بأنواع الأنابيب الأخرى. كما سنتناول أيضًا الأسئلة الأكثر شيوعًا حول أنابيب الجرس والحنفية.
1. ما هو أنبوب الجرس والحنفية؟

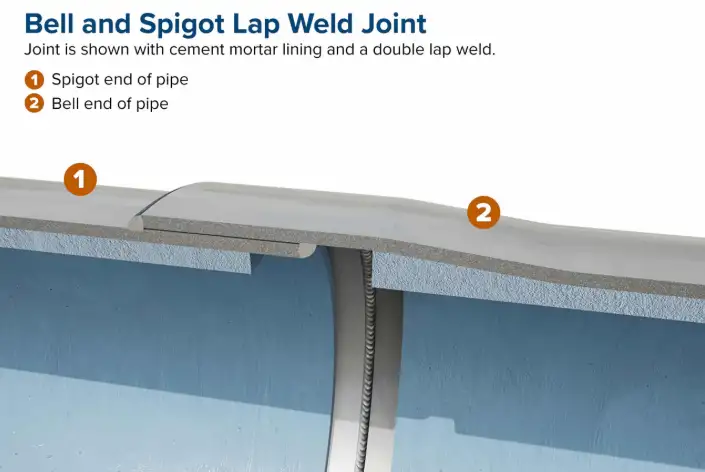

A أنبوب الجرس والحنفية النظام هو طريقة تقليدية لربط أنبوبين عن طريق تركيب حنفية (طرف ذكر) أحد الأنبوبين في جرس (طرف أنثى) الأنبوب الآخر. ويجري حنفية عادةً ما تكون مدببة قليلاً، مما يسمح لها بالتركيب بإحكام في الجرس. A حشية أو الختم غالبًا ما يستخدم لضمان أن يكون المفصل مانعة للماءومنع التسريبات وفقدان الضغط.
المكونات الرئيسية:
-
الجرس (الطرف الأنثوي): طرف الأنبوب الذي يحتوي على جزء متوهج لاستقبال الحنفية.
-
حنفية (طرف ذكر): الطرف المقابل، الذي يتم إدخاله في طرف جرس الأنبوب المجاور.
-
حشية: مانع تسرب مطاطي أو مادة أخرى توضع بين الجرس والحنفية لضمان توصيل آمن ومانع للتسرب.
تُستخدم هذه الأنابيب في المقام الأول في توزيع المياه, الصرف الصحيو مياه الأمطار الأنظمة. توفر مزايا كبيرة من حيث القوة, المرونةوسهولة التجميع. عند تركيبها بشكل صحيح، فإنها تنشئ نظام أنابيب مستقر ومتين يمكن أن يدوم لعقود.
2. الخلفية التاريخية وتطور أنابيب الجرس والحنفية
يعود تاريخ تصميم وصلة الجرس والحنفية إلى الإمبراطورية الرومانيةحيث تم استخدام أنظمة مماثلة لـ القنوات المائية. كانت الأنابيب في البداية مصنوعة من الحجر أو الطين، وكان تصميم الجرس والحنفية يسمح بسهولة التجميع والتفكيك. وبمرور الوقت، ومع التقدم في علم المواد، حلّ حديد الدكتايل والمعادن الأخرى محل المواد التقليدية مثل الطين والخشب، مما أتاح متانة أكبر.
في القرن العشرين، تم تكييف وصلة الجرس والحنفية للاستخدام في العصر الحديث أنابيب حديد الدكتايل (DIP), أنابيب الحديد الزهرو أنابيب بلاستيكية مثل PVC. توفر هذه المواد قوة ومرونة ومقاومة أكبر للتآكل مقارنةً بالإصدارات القديمة.
3. بناء وتصنيع أنابيب الجرس والحنفية
الاختيارات المادية:
تُصنع أنابيب الجرس والحنفية من مواد مختلفة، بما في ذلك حديد الدكتايل, حديد الزهر, بولي كلوريد الفينيلو الفولاذ. تقدم كل مادة مزايا محددة، اعتمادًا على التطبيق. على سبيل المثال, حديد الدكتايل معروف بـ القوة و المرونةمما يجعلها مثالية للمناطق ذات النشاط الزلزالي أو أنظمة المياه عالية الضغط.
عملية التصنيع:
-
الصب: لـ حديد الدكتايل الأنابيب، تبدأ عملية التصنيع بصب الحديد المنصهر في قوالب. ويتم تشكيل الأنابيب على شكل جرس وحنفية.
-
المعالجة الحرارية: ثم تتم معالجة الأنابيب بعد ذلك بالحرارة لتحسين الحديد القوة و الليونة. هذه العملية تجعل الأنبوب أكثر مرونة، وهو أمر مهم للتعامل مع الضغط والقوى الخارجية.
-
طلاء السطح: يتم طلاء العديد من أنابيب الجرس والحنفية بطبقة واقية، مثل البولي يوريثين, الإيبوكسيأو الطلاءات البيتومينيةلمنع التآكل وإطالة عمر الأنبوب.
-
مراقبة الجودة: يخضع المنتج النهائي لاختبارات صارمة لضمان استيفائه للمعايير الدولية مثل AWWA C151 لأنابيب حديد الدكتايل أو ASTM معايير أنابيب PVC.
4. مزايا أنابيب الجرس والحنفية
توفر أنابيب الجرس والحنفية العديد من المزايا، خاصة في مشاريع البنية التحتية. وتشمل بعض المزايا الرئيسية ما يلي:
-
مقاومة التسرب: يخلق تصميم الجرس والحنفية تصميماً عالي الجودة مفصل آمن، خاصة عندما تكون مختومة بـ حشية. وهذا يقلل من فرص حدوث تسربات أو فقدان الضغط.
-
المتانة: تتمتع أنابيب الجرس والحنفية المصنوعة من حديد الدكتايل بعمر افتراضي طويل يصل إلى 100 عاممما يجعلها خياراً فعالاً من حيث التكلفة مع مرور الوقت.
-
المرونة: على عكس الأنظمة الصلبة مثل الأنابيب الفولاذية الملحومة، تسمح أنابيب الجرس والحنفية بحركة طفيفة، وهو ما يمكن أن يكون مفيدًا في المناطق المعرضة لتسوية التربة أو النشاط الزلزالي.
-
مقاومة التآكل: حديد الدكتايل والمواد الأخرى المستخدمة في أنابيب الجرس والحنفية مقاومة للتآكل، خاصةً عند وضع الطلاءات الواقية.
-
سهولة التركيب: نظام وصلة الجرس والحنفية سهل التركيب، مما يقلل من وقت وتكلفة التركيب. كما أنه يجعل الإصلاحات أسهل، حيث يمكن إزالة الأجزاء واستبدالها إذا لزم الأمر.
-
تعدد الاستخدامات: تُستخدم هذه الأنابيب في مجموعة متنوعة من التطبيقات، بما في ذلك أنظمة توزيع المياه, خطوط الصرف الصحيو خطوط أنابيب الغاز.
5. أحجام ومواصفات أنابيب الجرس والحنفية
تأتي أنابيب الجرس والحنفية في مجموعة من الأحجام لاستيعاب الاستخدامات المختلفة. المواد الأكثر شيوعًا لهذه الأنابيب هي حديد الدكتايل و بولي كلوريد الفينيل. فيما يلي جدول مقارنة يوضح الأبعاد والمواصفات النموذجية لأنابيب الجرس والحنفية:
المواد | نطاق القطر | تصنيف الضغط | الطول القياسي | التطبيقات النموذجية |
---|---|---|---|---|
حديد الدكتايل (AWWA C151) | 3″ إلى 64″ | 150 - 350 رطل لكل بوصة مربعة | 20 قدماً (6.1 م) | توزيع المياه والصرف الصحي ومياه الأمطار |
حديد مصبوب | 3″ إلى 48″ | 150 - 250 رطل لكل بوصة مربعة | 20 قدماً (6.1 م) | أنظمة المياه والصرف الصحي |
بولي كلوريد الفينيل | 3″ إلى 16″ | 100 - 200 رطل لكل بوصة مربعة | 10 أقدام (3.05 م) | المياه السكنية، وأنظمة الري |
الفولاذ | 2″ إلى 36″ | 200 - 500 رطل لكل بوصة مربعة | 20 قدماً (6.1 م) | التطبيقات الصناعية، خطوط الغاز |
قطر الأنبوب:
تُصنع أنابيب الجرس والحنفية عادةً في أقطار تتراوح من 3 بوصات إلى 64 بوصة اعتمادًا على المادة والاستخدام. على سبيل المثال, توزيع المياه قد تستخدم الأنظمة أنابيب يصل حجمها إلى 48 بوصة، بينما تستخدم الأنابيب الأصغر حجمًا بشكل شائع في التطبيقات السكنية.
تصنيف الضغط:
تختلف معدلات الضغط حسب مادة الأنبوب وحجمه. أنابيب حديد الدكتايل عادةً ما يكون لها معدلات ضغط أعلى من أنابيب PVC.
6. تطبيقات أنابيب الجرس والحنفية
يتم استخدام أنابيب الجرس والحنفية في مجموعة متنوعة من تطبيقات البنية التحتيةمثل:
-
توزيع المياه: تستخدم في شبكات المياه البلدية لتوزيع المياه النظيفة على المنازل والشركات. وهي مثالية لبيئات الضغط العالي.
-
أنظمة الصرف الصحي: تُستخدم أنابيب الجرس والحنفية على نطاق واسع لخطوط الصرف الصحي بسبب مقاومتها للتسرب ومتانتها.
-
إدارة مياه الأمطار: غالبًا ما تستخدم هذه الأنابيب في أنظمة تصريف مياه الأمطار حيث تتطلب مقاومة عالية للقوى الخارجية.
-
خطوط أنابيب الغاز: يشيع استخدام أنابيب حديد الدكتايل في أنظمة توزيع الغاز بسبب قوتها ومقاومتها للتلف الخارجي.
-
التطبيقات الصناعية: تُستخدم أنابيب الجرس والحنفية الفولاذية في التطبيقات الشاقة مثل مادة كيميائية و نقل البترول.
7. تركيب وصيانة أنابيب الجرس والحنفية
عملية التثبيت:
يُعد تركيب أنابيب الجرس والحنفية أمراً بسيطاً ومباشراً ويتضمن الخطوات التالية:
-
حفر الخنادق: يتم حفر خندق لوضع الأنابيب على العمق المناسب.
-
مد الأنابيب: يتم إدخال طرف حنفية الأنبوب في طرف جرس الأنبوب التالي.
-
إحكام إغلاق المفاصل: A حشية يتم إدخالها لتكوين مانع تسرب الماء.
-
الردم: بمجرد أن يتم توصيل الأنابيب، يتم ردم الخندق، مما يضمن تأمين الأنابيب.
الصيانة:
إن الصيانة من أنابيب الجرس والحنفية ضئيلة مقارنةً بأنواع أخرى من أنظمة الأنابيب. العادية عمليات التفتيش يوصى باكتشاف أي علامات تلف خارجي، ويمكن عادةً إجراء الإصلاحات عن طريق استبدال الأجزاء التالفة أو استخدام مشابك الإصلاح.
8. المشاكل الشائعة والحلول
على الرغم من أن أنابيب الجرس والحنفية متينة للغاية، إلا أنه يمكن أن تظهر بعض المشاكل. وفيما يلي المشاكل الشائعة وحلولها:
-
التآكل: يمكن أن يحدث التآكل إذا تآكلت الطلاءات الواقية. الحل: ضع طلاء جديد أو استخدم الحماية الكاثودية لمنع المزيد من التآكل.
-
التسرب: قد تتكون التسريبات إذا أصبحت الحشية بالية أو إذا كانت الوصلة غير محكمة الإغلاق بشكل غير صحيح. الحل: افحص واستبدل الحشيات البالية وأعد تجميع الوصلات.
-
اختلال المفاصل: يمكن أن يتسبب عدم محاذاة أطراف الجرس والحنفية في حدوث تسربات أو ضغط على الأنبوب. الحل: تأكد من المحاذاة الصحيحة أثناء التركيب.
9. الأسئلة الشائعة (FAQs)
1. ما هو الفرق بين أنابيب الجرس والحنفية وأنابيب الدفع؟
تعتمد أنابيب الجرس والحنفية على وصلة من ذكر إلى أنثى مع حشية مانعة للتسرب، مما يجعلها أكثر أمانًا ومقاومة للتسرب من أنابيب الدفع والتركيبالتي تستخدم الاحتكاك وحده. يعتبر نظام الجرس والحنفية أكثر متانة وموثوقية لتطبيقات الضغط العالي.
2. هل أنابيب الجرس والحنفية أغلى من أنواع الأنابيب الأخرى؟
في حين أن التكلفة الأولية لأنابيب الجرس والحنفية، خاصةً حديد الدكتايل، قد تكون أعلى من بعض البدائل مثل أنابيب PVCفإن عمرها الافتراضي الطويل واحتياجاتها المنخفضة للصيانة تجعلها فعالة من حيث التكلفة الحل على المدى الطويل.
3. هل يمكن استخدام أنابيب الجرس والحنفية في أنظمة الضغط العالي؟
نعم، أنابيب الجرس والحنفية، خاصة تلك المصنوعة من حديد الدكتايلمناسبة للغاية لأنظمة الضغط العالي نظرًا لقوتها والوصلات الآمنة والمقاومة للتسرب التي تشكلها.
4. كم من الوقت تدوم أنابيب الجرس والحنفية؟
أنابيب الجرس والحنفية المصنوعة من حديد الدكتايل يمكن أن تستمر لمدة تصل إلى 100 عام أو أكثر مع الصيانة المناسبة. إنها توفر طويلة الأجل حل لأنظمة البنية التحتية، مما يجعلها الخيار المفضل في العديد من البلديات.
5. ما هي أحجام أنابيب الجرس والحنفية؟
تتوفر أنابيب الجرس والحنفية بمجموعة كبيرة من الأحجام، بدءًا من 3 بوصات إلى أكبر من 64 بوصةحسب المتطلبات المحددة للمشروع.
6. كيف يمكنني صيانة أنابيب الجرس والحنفية؟
عمليات التفتيش الروتينية, اختبار الضغطوالعادية التنظيف يمكن أن تساعد في ضمان طول عمر أنابيب الجرس والحنفية. يجب معالجة أي علامات تلف أو تآكل على الفور لمنع حدوث مشاكل أكبر.
