أنواع أنابيب حديد الدكتايل: أنماط الوصلات، والبطانات، وفئات الضغط والمعايير

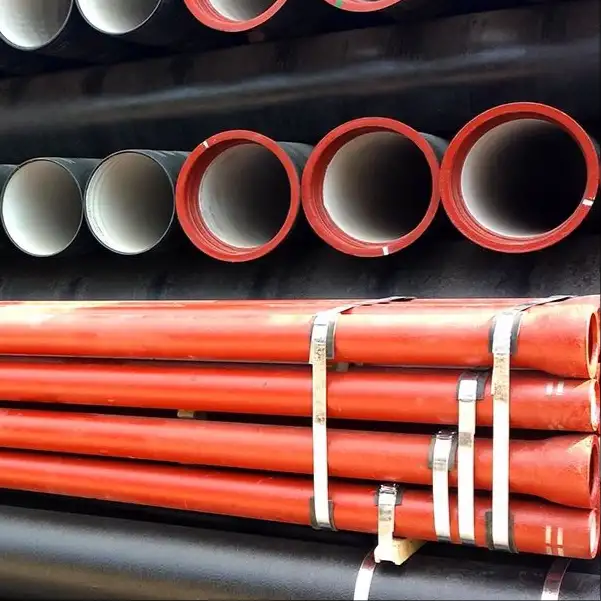

توفر أنابيب حديد الدكتايل (DIP) قوة ومرونة ومقاومة للتآكل لا مثيل لها، مما يجعلها مثالية لتطبيقات المياه ومياه الصرف الصحي والغاز والتطبيقات الصناعية. يمكن تصنيف اختلافاته حسب نوع الوصلة، والبطانة/الطلاء، وفئة الضغط، والمعايير/الأبعاد الحاكمة، والميزات الخاصة بالتطبيقات. توفر كل من وصلات الدفع والميكانيكية والوصلات ذات الحواف خصائص تركيب وتقييد مميزة. داخليًا، تعزز البطانات الأسمنتية الأسمنتية والبوليمرية الأسمنتية والإيبوكسية التدفق والحماية من التآكل. أما خارجيًا، فإن الطلاءات مثل الطلاء القاري والزنك والبولي إيثيلين تحمي من التربة والهجوم البيئي. وتحدد فئات الضغط من الفئة 50 حتى الفئة 350 سمك الجدار وضغوط التصميم وفقًا لمعايير AWWA C151/C150 وISO 2531 وEN 545 وغيرها. تختلف المعايير على المستوى الإقليمي (AWWA C151/C151/A21.51، ISO 2531/EN 545، AS/NZS 2280)، مما يخلق اعتبارات التوافق. أخيرًا، تلبي التصميمات المتخصصة احتياجات توزيع مياه الشرب والصرف الصحي والحماية من الحرائق والغاز بميزات مثل الوصلات المقيدة والبطانات منخفضة الضوضاء.

1. التصنيف حسب نوع المفصل

1.1 وصلات الضغط (الجرس والسبيغوت)

الوصلة التي تعمل بالدفع هي الأكثر استخدامًا في تركيبات DIP نظرًا لبساطتها وسرعتها. تنضغط الحشية المطاطية المثبتة في الجرس حول الحنفية لتشكل مانع تسرب مائي محكم الإغلاق، وتقاوم الضغوط الداخلية حتى 1000 رطل لكل بوصة مربعة والضغوط الخارجية التي تزيد عن 430 رطل لكل بوصة مربعة دون تسرب. وتتطلب الحد الأدنى من مساحة الخندق - لا توجد فتحات جرس كبيرة - ويمكن تجميعها في ظروف رطبة أو تحت الماء.

1.2 الوصلات الميكانيكية

تستخدم الوصلة الميكانيكية، التي طورتها الشركة الأمريكية لأنابيب الحديد الزهر في عام 1929، صندوق حشو حيث يتم ضغط حشية مطاطية بواسطة غدة مثبتة بمسامير، مما يسمح بالتحكم في الانحراف وحركة خط الأنابيب. وتوفر الوصلات الميكانيكية وقت تركيب معتدل، ومعدل ضغط كامل لفئة الأنبوب، وغالبًا ما تستخدم عندما تكون تعديلات المحاذاة ضرورية.

1.3 الوصلات ذات الحواف 1.3

تتكون الوصلات ذات الحواف من شفتين متطابقتين مثبتتين معاً مع وجود حشية بينهما. وتستخدم في وصلات الصمامات والصنابير والوصلات ذات الأقطار الكبيرة التي تتطلب تفكيكًا متكررًا أو حيثما تكون هناك حاجة إلى تقييد إيجابي لخط الأنابيب. الوصلات ذات الحواف مصنفة وفقًا لمعيار ANSI B16.1/16.42 لضغوط التشغيل حتى الفئة 250 وما بعدها.

1.4 الوصلات المقيدة (المثبتة)

لتقييد الدفع بدون كتل دفع، يتم تثبيت الغدد المثبتة (على سبيل المثال، EBAA Tru-Dual® Series 1500TD/1600TD) حول جرس الأنبوب والحنفية، وتمسك الأسطح لمقاومة قوى الشد حتى 4000 قدم-رطل. هذه الوصلات ضرورية عند الانحناءات والمحملات والنهايات المسدودة في أنابيب الضغط العالي.

2. التصنيف حسب البطانة والطلاء

2.1 التبطين الأسمنتي الهاون

معيار الصناعة للديكورات الداخلية للأنابيب المغمورة هو التبطين الأسمنتي - الهاون وفقاً لمعيار ANSI/AWWA C104/A21.4. وهي توفر سماكة موحدة (3/16″ كحد أدنى للأنابيب مقاس 4-24″، و1/4″ للأقطار الأكبر) وتحسن من السلاسة الهيدروليكية، مما يقلل من خسائر الاحتكاك ويخفف من التآكل الداخلي.

2.2 بطانات الأسمنت والبوليمر والإيبوكسي

تجمع البطانات الداخلية المتقدمة بين الأسمنت والبوليمرات لتعزيز المقاومة الكيميائية للمياه العدوانية ومياه الصرف الصحي والسوائل الصناعية. توفر الطلاءات الإيبوكسية (على سبيل المثال، AWWA C210) التصاقًا ونعومة فائقة، وهي مناسبة لمياه الشرب حيث يكون الطعم والرائحة أمرًا بالغ الأهمية.

2.3 الطلاءات البيتومينية/المصطكية

من الخارج، عادةً ما يتم طلاء DIP خارجيًا بطبقة من القار أو المصطكي وفقًا لـ AWWA C151. تحمي هذه الطبقة المرنة المقاومة للماء الغلاف الحديدي من حموضة التربة والرطوبة والتآكل أثناء المناولة.

2.4 تراكبات الزنك والبولي إيثيلين

لمقاومة إضافية للتآكل، تتلقى الأنابيب طبقة جلفانية من الزنك متبوعة بطبقة من البولي إيثيلين الملتحم (FBE) حسب AWWA C151/C116. هذا النظام متعدد الطبقات مثالي للمنشآت في التربة العدوانية أو البيئات البحرية أو حيثما تكون الحماية الكاثودية غير عملية.

3. التصنيف حسب تصنيف الضغط / "الفئة"

يتم تعريف جدران DIP حسب "فئات الضغط" التي تتوافق مع الضغوط التصميمية الاسمية. يلخص الجدول 1 سمك الجدار والضغوط التصميمية حسب ANSI/AWWA C150/C151.

الجدول 1: فئات ضغط DIP النموذجية (ANSI/AWWA C151/C150)

البيانات حسب جداول C151 AWWA C151.

يقوم الاختبار الهيدروستاتيكي في المسبك بفحص كل مسبك DIP حتى 500 رطل على الأقل بغض النظر عن الفئة، مما يضمن جودة تفوق متطلبات الخدمة.

4. التصنيف حسب المعايير والأبعاد

4.1 AWWA C151/A21.51 (عرف الولايات المتحدة)

يحدد أبعاد DIP بالبوصة وفئات الضغط والتفاوتات والاختبارات.

4.2 ISO 2531 / EN 545/598 (متري، أوروبا)

يحكم الأقطار الخارجية المترية من DN 80-DN 2000، والسماكات حسب فئات الضغط PN 6-PN 40. غير متوافقة مع مقاسات AWWA بسبب اختلافات الأبعاد.

4.3 AS/NZS 2280 (متري، أستراليا/نيوزيلندا)

يغطي مقاسات DN متشابهة مع مواصفات فريدة للمفصل والشفة، غير متوافقة أيضًا مع المقاييس الأوروبية.

4.4 فئات السماكة الخاصة والمخصصة

بالإضافة إلى الفئات القياسية، تسمح فئات السماكات الخاصة (على سبيل المثال، فئات CTC في AWWA C150) بتصميمات جدران محسنة في تصميمات الجدران في الكرات والمقابس والمفاصل الدوارة ذات الوصلات الدوارة للأقطار الكبيرة.

5. التصنيف حسب التطبيق والميزات

5.1 توزيع مياه الشرب

يُستخدم DIP على نطاق واسع في أنابيب المياه الصالحة للشرب بسبب متانته وكفاءته الهيدروليكية وسلامته مع بطانات الأسمنت NSF-61/C-104.

5.2 أنظمة الصرف الصحي ومياه الصرف الصحي

توفر وصلات DIP، المتوفرة في وصلات ذات حشية دفع للوصلات الجاذبة لمجاري الجاذبية وأنابيب الصرف الصحي القوية، أداءً مانعًا للتسرب لمنع التسرب/الترشح وتسرب الجذور.

5.3 الحماية من الحرائق

تتكامل فئات الضغط العالي (على سبيل المثال، الفئة 250) وخيارات الأنابيب المحزوزة مع الصنابير وأنظمة الرش، مما يتطلب الحد الأدنى من الصيانة ومقاومة عالية للصدمات.

5.4 نقل الغاز والاستخدام الصناعي

وبفضل بطانات الإيبوكسي المتخصصة وطلاء البولي إيثيلين الخارجي، يمكن أن ينقل DIP الغاز الطبيعي والنفط وسوائل العمليات الصناعية في ظل ظروف التآكل.

5.5 الاستدامة وطول العمر الافتراضي

تتجاوز دورة حياة DIP 100 عام في التربة غير المسببة للتآكل، مما يوفر تكلفة إجمالية منخفضة للملكية. وتدعم قابليته لإعادة التدوير وأثره البيئي الأدنى البنية التحتية المستدامة.

جداول المقارنة

الجدول 2: مقارنة نوع المفصل

الجدول 3: خيارات التبطين والطلاء

الأسئلة الشائعة (FAQs)

س1: ما العوامل التي تؤثر على اختيار فئة الضغط لأنابيب حديد الدكتايل؟
يتوقف اختيار فئة الضغط لتركيب أنابيب حديد الدكتايل (DIP) على عدة عوامل حاسمة: ضغط التشغيل الأقصى للنظام، وضغط الاندفاع المفاجئ أو ضغط المطرقة المائية، وعوامل الأمان، ونوع السائل. تحدد ANSI/AWWA C150/C151 الضغوط التصميمية الاسمية (على سبيل المثال، من الفئة 50 إلى الفئة 350) بناءً على التحليل الوبائي لأنظمة توزيع المياه النموذجية. بالنسبة لمياه الشرب الرئيسية البلدية ذات الضغوط العادية التي تقل عن 100 رطل لكل بوصة مربعة، قد تكفي الفئة 52 أو الفئة 53، حيث توفر كل منهما تصنيفًا اسميًا 52 رطل لكل بوصة مربعة و53 رطل لكل بوصة مربعة على التوالي، بالإضافة إلى هامش أمان. ومع ذلك، يمكن لضغوط الارتفاع المفاجئ - الارتفاعات العابرة بسبب إغلاق الصمامات أو بدء تشغيل المضخات - أن تضاعف ضغوط التصميم، لذلك غالبًا ما يضيف المصممون بدل ارتفاع مفاجئ (عادةً 100 رطل لكل بوصة مربعة) قبل تطبيق عامل الأمان (عادةً 2.0)، مما يتطلب فعليًا تصنيفات اختبار هيدروتست 500 رطل لكل بوصة مربعة أو أكثر أثناء التصنيع.

بالنسبة لخطوط أنابيب قوة مياه الصرف الصحي تحت ضغوط أعلى، أو حلقات الحماية من الحرائق التي تتطلب متطلبات التدفق السريع العالي، قد يحدد المهندسون الفئة 150 (تصميم 150 رطل لكل بوصة مربعة) أو أعلى. قد تتطلب خطوط الأنابيب الصناعية أو خطوط أنابيب الغاز بطانات إيبوكسي وجدران أكثر سمكًا - وأحيانًا "فئات سماكة خاصة" مخصصة حسب AWWA C150 - لتحمل السوائل المسببة للتآكل أو الملاط الكاشطة. كما تؤثر عدوانية التربة أيضًا بشكل غير مباشر على الاختيار؛ ففي التربة شديدة التآكل، توفر الجدران الأكثر سمكًا عمرًا متبقيًا أكبر بعد طلاءات الحماية من التآكل.

وباختصار، يوازن المصممون بين ملامح ضغط السوائل، والأحمال العابرة، وعوامل السلامة، وكيمياء السوائل، والعدوانية البيئية لاختيار أصغر فئة ضغط DIP التي تلبي أهداف الأداء وتكلفة دورة الحياة.

س2: كيف تؤثر أنواع الوصلات على تكاليف تركيب وصيانة أنابيب حديد الدكتايل؟
يمكن أن يؤثر اختيار نوع الوصلة بشكل كبير على كل من تكاليف التركيب الأولية ونفقات الصيانة على المدى الطويل. تقلل وصلات الدفع، بحشواتها البسيطة ذات الجرس والسدادة، من وقت العمل والأدوات المتخصصة؛ حيث يتجاوز متوسط معدلات التركيب 100 قدم لكل طاقم عمل في اليوم الواحد في تطبيقات الخنادق المفتوحة، مما يقلل من تكاليف العمالة بما يصل إلى 201 تيرابايت 3 تيرابايت مقارنة بالوصلات ذات الحواف المثبتة بمسامير. كما أن مرونتها (حتى 2 درجة انحراف) تقلل أيضًا من الحاجة إلى المحاذاة الدقيقة والتجهيزات الإضافية، مما يقلل من تكاليف المواد.

وتسمح الوصلات الميكانيكية، رغم أنها تتطلب التثبيت بمسامير، بانحراف أكبر (5 درجات) للتفاوض على التضاريس دون الحاجة إلى أكواع إضافية، مما قد يوفر تكاليف التركيب. تضيف الغدد والمسامير نفقات المواد، لكن قابليتها للتعديل يمكن أن تقلل من أعمال إعادة الضبط في الخنادق غير المستوية ✳. على الرغم من أن الوصلات ذات الحواف توفر أكثر الضبط الإيجابي وسهولة التفكيك للصيانة أو استبدال الصمامات، إلا أنها تتكبد أعلى تكاليف العمالة والمواد بسبب تصنيع الشفة وعزم البراغي والحاجة إلى محاذاة دقيقة.

تستغني وصلات التثبيت المقيدة عن كتل الدفع - والتي يمكن أن تشغل من 1 إلى 2 ياردة³ من الخرسانة لكل نقطة دفع - مما يوفر نفقات الحفر والخرسانة. يتم تعويض التكلفة الأولية لوصلة التقييد من خلال تقليل أعمال الردم والخرسانة. على مدار دورة حياة خط الأنابيب بالكامل، يمكن أن تتجاوز هذه الوفورات تكلفة مواد التثبيت، خاصة في المناطق الحضرية حيث تكون أعمال الحفر مكلفة.

س3: ما هي خيارات التبطين المتاحة لأنابيب حديد الدكتايل في التربة العدوانية؟
بينما تحمي بطانة الملاط الأسمنتي (AWWA C104) من التآكل الداخلي، فإن التربة العدوانية - التي تحتوي على نسبة عالية من الكلوريدات أو الكبريتات أو الأس الهيدروجيني المنخفض - تتطلب حماية خارجية معززة. تقاوم الطلاءات البيتومينية القياسية الرطوبة ولكنها توفر مقاومة كيميائية محدودة. بالنسبة للبيئات المعادية، يقوم المصنعون بتطبيق طبقة جلفانية من الزنك (250 جم/م²) متبوعة بطبقة إيبوكسي أو غلاف من البولي إيثيلين (FBE/PE) مرتبطة بالاندماج وفقًا لـ AWWA C151/C116. تضحي طبقة الزنك بنفسها لحماية الركيزة الحديدية، بينما توفر طبقة FBE/PE حاجزًا مستمرًا ضد المواد الكيميائية للتربة والأضرار الميكانيكية.

بالإضافة إلى ذلك، توفر البطانات الداخلية الأسمنتية البوليمرية (C104 المعدلة) مقاومة أفضل للمياه الحمضية أو القلوية من الملاط الأسمنتي العادي. كما أن الطلاءات الداخلية الإيبوكسية (AWWA C210) تعزز من نعومة ومقاومة تكوين الأغشية الحيوية الرقيقة في أنظمة مياه الشرب حيث تكون جودة المياه أمرًا بالغ الأهمية. بالنسبة لأنابيب قوة الصرف الصحي التي تحمل مياه الصرف الصحي المسببة للتآكل، تخفف هذه البطانات من هجوم كبريتيد الهيدروجين والتدهور الناجم عن الكبريتات.

يُظهر تحليل تكلفة دورة الحياة أنه على الرغم من أن البطانات المتقدمة تضيف 10-30% إلى تكلفة الأنابيب، إلا أنها يمكن أن تضاعف عمر الخدمة - أكثر من 100 عام في كثير من الحالات - وتقلل من الحماية الكاثودية ونفقات الصيانة.

س4: كيف تختلف المعايير الدولية لأنابيب حديد الدكتايل وما هي مخاوف التوافق؟
وعلى الصعيد الدولي، تختلف معايير DIP حسب المنطقة: AWWA C151/A21.51 في أمريكا الشمالية، وISO 2531/EN 545 في أوروبا، وAS/NZS 2280 في أستراليا/نيوزيلندا. على الرغم من أن جميعها تحدد أقطار خطوط الجاذبية (على سبيل المثال، 80 مم إلى 2000 مم)، إلا أن أقطارها الخارجية تختلف بمقدار 1-5 مم بين المعايير. تستخدم جداول سُمك الجدار تحت ISO/EN تصنيفات PN (PN 6، 10، 16، 25، 40)، والتي ترتبط تقريبًا بـ 90-580 رطل لكل بوصة مربعة، ولكن قيم PN لا تترجم مباشرة إلى فئات AWWA بسبب اختلاف بدلات السلامة والزيادة في الجاذبية. تختلف أيضًا أنماط حفر الشفة وأحجام ثقوب المسامير حسب المعيار (على سبيل المثال، تستخدم ISO 2531 حفر ISO 7005-2، بينما تستخدم AWWA ANSI B16.1).

يمكن أن يؤدي الخلط بين تركيبات DIP من معايير مختلفة في خط أنابيب واحد إلى عدم ملاءمة الحشية واختلال الحافة وانقطاع هيدروليكي. وللتخفيف من ذلك، غالبًا ما يتم استخدام تركيبات انتقالية أو حشوات مخصصة، ولكنها تضيف تكلفة ونقاط تسرب محتملة. تحدد المشاريع العالمية أحيانًا الأنابيب وفقًا لكلا المعيارين، ولكن أفضل الممارسات هي الحفاظ على مواصفات قياسية واحدة في جميع أنحاء المشروع لضمان الترابط السلس وتبسيط عملية الشراء.

س5: ما هي المزايا البيئية ومزايا الاستدامة التي توفرها أنابيب حديد الدكتايل مقارنة بالبدائل مثل البولي فينيل كلوريد الفينيل أو الصلب؟
توفر أنابيب حديد الدكتايل العديد من المزايا البيئية. فغالبًا ما تتجاوز دورة حياتها 100 عام، مما يقلل من تكرار الاستبدال مقارنةً بالبلاستيك (50 عامًا) أو الفولاذ (60 عامًا). عند نهاية العمر الافتراضي، يمكن إعادة تدوير أنابيب حديد الدكتايل 100%؛ حيث تعود خردة الحديد عالية الجودة لتصنيعها من جديد، مما يقلل من استخدام مدافن النفايات. ويعزز الجزء الداخلي المصنوع من الأسمنت والملاط الأسمنتي من الكفاءة الهيدروليكية، مما يقلل من تكاليف طاقة الضخ بنسبة تصل إلى 10% مقارنة بأسطح الأنابيب الفولاذية الأكثر خشونة على مدى عقود من التشغيل.

وبالمقارنة مع البولي فينيل كلوريد متعدد الفينيل، يتميز طلاء DIP بمقاومة فائقة للصدمات، حيث يتحمل حركة الأرض وأحمال المرور دون تشوه أو كسر، مما يقلل من فقدان المياه الناجم عن التسرب (ما يقدر بنحو 20-30 مليار جالون/يوميًا على مستوى العالم). علاوة على ذلك، لا تتسرب الملدنات الضارة إلى التربة أو المياه الجوفية من الطلاء الخارجي من البيتومين وFBE/PE. وعند تحليلها من خلال تقييم دورة الحياة من المهد إلى اللحد (LCA)، يتم تعويض الطاقة الأولية الأعلى المتجسدة في الطلاء المبلل بالبيتومين والبيتومين/البيوتاداسيوم خلال 10-15 سنة من التشغيل من خلال توفير الطاقة والحد الأدنى من الصيانة، مما يؤدي إلى بصمة كربونية أقل على مدى عمرها الافتراضي مقارنةً بالبلاستيك أو الفولاذ.

المراجع:

• نظرة عامة على معايير الجمعية الأمريكية لأشغال المياه (AWWA)
• المواصفة القياسية ISO 2531: أنابيب حديد الدكتايل والتجهيزات والملحقات والوصلات الخاصة بها لأنابيب المياه - المتطلبات وطرق الاختبار
• ANSI B16.1: شفاه أنابيب الحديد الزهر والتجهيزات ذات الحواف
• وكالة حماية البيئة الأمريكية (EPA) - معايير وإرشادات مياه الشرب الآمنة
• أنابيب حديد الدكتايل - ويكيبيديا
