يعد القطع الميداني لأنابيب حديد الدكتايل مهمة شائعة أثناء التركيب والصيانة. ومع ذلك، فإنه يتطلب أدوات محددة والالتزام باحتياطات السلامة لضمان الدقة ومنع وقوع الحوادث. يتعمق هذا الدليل الشامل في الأدوات والتقنيات وتدابير السلامة الضرورية لقطع أنابيب حديد الدكتايل في الميدان.
1. فهم أنابيب حديد الدكتايل

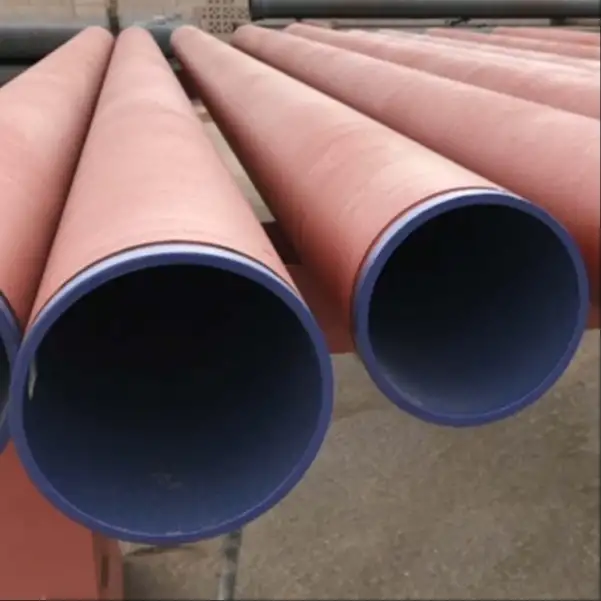

أنابيب حديد الدكتايل مصنوعة من حديد الزهر المعالج بالمغنيسيوم لتحسين الليونة. تعمل هذه المعالجة على تعزيز قوة ومرونة الأنبوب، مما يجعله مناسبًا لتطبيقات الضغط العالي.
الخصائص الرئيسية:
-
القوة: تسمح قوة الشد العالية بجدران أقل سمكاً مقارنةً بحديد الزهر التقليدي.
-
المتانة: مقاومة للصدمات وتقلبات الضغط.
-
مقاومة التآكل: غالباً ما تكون مبطنة بملاط أسمنتي لمنع التآكل الداخلي.
التطبيقات:
-
أنظمة توزيع المياه
-
إدارة مياه الصرف الصحي ومياه الصرف الصحي
-
نقل السوائل الصناعية
2. الأدوات الأساسية للقطع الميداني
إن اختيار الأدوات المناسبة أمر بالغ الأهمية لقطع أنابيب حديد الدكتايل بكفاءة وأمان. يعتمد الاختيار على حجم الأنبوب وموقعه ومتطلبات المشروع المحددة.
2.1 قواطع الأنابيب اليدوية
تعتبر القواطع اليدوية، مثل القواطع المفصلية أو الدوارة، مناسبة للأنابيب ذات القطر الأصغر وتوفر قطعًا دقيقًا دون الحاجة إلى مصادر الطاقة.
المزايا:
-
قابلية النقل
-
لا توجد متطلبات طاقة
-
توليد الحد الأدنى من الشرارة
القيود:
-
كثيفة العمالة للأنابيب الكبيرة
-
سرعة قطع أبطأ
2.2 المناشير الكهربائية
تُعد المناشير الكهربائية، بما في ذلك المناشير ذات العجلات الكاشطة والمناشير ذات الشفرات الماسية، مثالية للأنابيب الأكبر حجمًا وتوفر قطعًا أسرع.
الأنواع:
-
مناشير العجلات الكاشطة: استخدم الشفرات المركبة لطحن الأنبوب.
-
مناشير شفرة الماس: استخدم شفرات ذات رؤوس ماسية لقطع فعال.
المزايا:
-
سرعة قطع أسرع
-
مناسبة للأنابيب ذات القطر الكبير
القيود:
-
تتطلب مصدر طاقة
-
توليد الشرر والضوضاء
2.3 مناشير السلسلة
توفر المناشير السلسلية المتخصصة المصممة لأنابيب حديد الدكتايل قطعًا دقيقًا وغالبًا ما تستخدم في الأماكن الضيقة.
المزايا:
-
القطع الدقيق
-
فعالة في المساحات الضيقة
القيود:
-
تكلفة أعلى
-
يتطلب التدريب على التشغيل الآمن
جدول مقارنة الأدوات:
| نوع الأداة | المزايا | القيود | حالات الاستخدام المثالية |
|---|---|---|---|
| قواطع الأنابيب اليدوية | محمولة، لا تحتاج إلى طاقة | كثيفة العمالة وبطيئة | الأنابيب ذات القطر الصغير |
| المناشير الكهربائية | قطع سريع وفعال | يتطلب طاقة ويولد شرارات | الأنابيب ذات القطر الكبير |
| مناشير السلسلة | دقيق، يعمل في الأماكن الضيقة | باهظة الثمن، وتتطلب التدريب | عمليات الأماكن المحصورة |
3. احتياطات السلامة ومعدات الحماية الشخصية (PPE)
السلامة أمر بالغ الأهمية عند قطع أنابيب حديد الدكتايل. يمكن أن تمنع الاحتياطات المناسبة ومعدات الوقاية الشخصية الحوادث والإصابات.
3.1 معدات الحماية الشخصية
-
نظارات السلامة: حماية العينين من الحطام المتطاير.
-
القفازات: احمِ يديك من الحواف الحادة والأسطح الساخنة.
-
حماية السمع: تقليل التعرض لأصوات القطع العالية.
-
أجهزة التنفس: منع استنشاق الغبار والجسيمات.
-
حذاء بمقدمة فولاذي: حماية القدمين من الأجسام الثقيلة المتساقطة.
3.2 تدابير السلامة التشغيلية
-
قم بتأمين الأنبوب: تأكد من ثبات الأنبوب لمنع الحركة أثناء القطع.
-
أدوات الفحص: تحقق من عدم وجود تلف أو تآكل قبل الاستخدام.
-
اتبع إرشادات الشركة المصنعة: التزم بتعليمات التشغيل الخاصة بكل أداة.
-
كن على دراية بما يحيط بك: تأكد من خلو منطقة العمل من الأفراد غير الضروريين.
4. إجراء القطع الميداني خطوة بخطوة
يضمن النهج المنهجي الدقة والسلامة أثناء عملية القطع.
الخطوة 1: التحضير
-
افحص الأنبوب بحثاً عن أي عيوب أو مخالفات.
-
حدّد خط القطع بوضوح باستخدام الطباشير أو أقلام التحديد.
-
تأكد من توفر جميع الأدوات ومعدات الوقاية الشخصية اللازمة.
الخطوة 2: تأمين الأنبوب
-
استخدم المشابك أو الدعامات لتثبيت الأنبوب.
-
تأكد من أن الأنبوب لا يمكن أن يتدحرج أو يتحرك أثناء القطع.
الخطوة 3: التقطيع
-
ضع أداة القطع المختارة على الخط المحدد.
-
ابدأ القطع بضغط ثابت، مع السماح للأداة بالقيام بالعمل.
-
بالنسبة للأدوات الكهربائية، حافظ على التحكم لمنع الارتداد.
الخطوة 4: فحص ما بعد القطع
-
افحص القطع للتأكد من النعومة والدقة.
-
قم بإزالة أي نتوءات أو حواف حادة باستخدام الأدوات المناسبة.
5. تقنيات الشطف والشطف المشطوف والشطب
بعد القطع، فإن شطف أو شطب أطراف الأنابيب ضروري لتركيب الوصلة بشكل صحيح ولمنع تلف الحشية.
5.1 الشطف
-
الغرض: تسهل عملية الإدخال بسهولة في المفاصل.
-
الطريقة: استخدم المطاحن أو ماكينات الشطف لإنشاء زاوية 30 درجة على طرف الأنبوب.
5.2 الشطب
-
الغرض: يزيل الحواف الحادة لحماية الحشيات.
-
الطريقة: استخدم الأدوات اليدوية أو الماكينات لعمل استدقاق طفيف على حافة الأنبوب.
6. التحديات المشتركة والحلول
يمكن أن يمثل القطع الميداني لأنابيب حديد الدكتايل عدة تحديات. إن فهم هذه المشاكل وحلولها يضمن الكفاءة والسلامة.
التحدّي: حركة الأنابيب أثناء القطع
الحل: استخدم دعامات ومشابك إضافية لتثبيت الأنبوب.
التحدّي: تآكل الشفرة أو تلفها
الحل: افحص الشفرات واستبدلها بانتظام حسب الحاجة.
التحدّي: التخفيضات غير الدقيقة
الحل: تحقق مرة أخرى من القياسات والعلامات قبل القص.
7. صيانة أدوات القطع
تعمل الصيانة المناسبة على إطالة العمر الافتراضي لأدوات القطع وتضمن أداءً ثابتًا.
7.1 التنظيف
-
قم بإزالة الحطام والغبار بعد كل استخدام.
-
استخدم مواد التنظيف المناسبة لمنع التآكل.
7.2 التفتيش
-
تحقق بانتظام من علامات التآكل أو التشققات أو التلف.
-
تأكد من أن الأجزاء المتحركة تعمل بسلاسة.
7.3 التخزين
-
قم بتخزين الأدوات في مكان جاف وبارد لمنع الصدأ.
-
حافظ على الشفرات وحواف القطع محمية.
الأسئلة الشائعة (FAQs)
س1: ما هي أفضل أداة لقطع أنابيب حديد الدكتايل في الأماكن الضيقة؟
في المساحات الضيقة، يعد اختيار الأداة المناسبة لقطع أنابيب حديد الدكتايل أمرًا بالغ الأهمية لضمان السلامة والكفاءة. غالبًا ما تُفضل قواطع الأنابيب اليدوية، مثل القواطع الدوارة أو المفصلية، في هذه السيناريوهات نظرًا لصغر حجمها وسهولة استخدامها دون الحاجة إلى مصادر الطاقة. تتيح هذه الأدوات إجراء عمليات قطع دقيقة وهي مفيدة بشكل خاص عند العمل في المناطق التي قد تشكل فيها الأدوات الكهربائية مخاطر على السلامة أو قد يكون استخدامها غير عملي.
ومع ذلك، من المهم ملاحظة أن القواطع اليدوية تتطلب جهداً بدنياً وقد لا تكون مناسبة للأنابيب ذات القطر الأكبر أو الجدران السميكة. في مثل هذه الحالات، يمكن النظر في المناشير السلسلية المتخصصة المصممة لأنابيب حديد الدكتايل. صُممت مناشير السلسلة هذه للتعامل مع صلابة حديد الدكتايل ويمكنها العمل بفعالية في الأماكن الضيقة. وهي توفر ميزة أوقات القطع الأسرع مقارنةً بالقواطع اليدوية ومزودة بميزات السلامة لتقليل المخاطر أثناء التشغيل.
عند الاختيار بين القواطع اليدوية والمناشير السلسلية، ضع في اعتبارك عوامل مثل حجم الأنبوب وسُمك الجدار وإمكانية الوصول ومصادر الطاقة المتاحة. تأكد دائمًا من أن الأداة المختارة متوافقة مع المتطلبات المحددة للمهمة وأن المشغلين مدربون على استخدامها الآمن.
س2: كيف يمكنني ضمان إجراء قطع مستقيم ودقيق على أنبوب حديد الدكتايل؟
يعد تحقيق قطع مستقيم ودقيق على أنبوب حديد الدكتايل أمرًا ضروريًا لتركيب الوصلة المناسبة وسلامة النظام. فيما يلي بعض الخطوات لضمان الدقة:
-
وضع العلامات المناسبة: استخدم علامة أنبوب ملفوفة أو شريط قياس مرن لتحديد خط القطع حول محيط الأنبوب بالكامل. يضمن ذلك محاذاة القطع واستقامته.
-
تأمين الأنبوب: قبل القطع، قم بتثبيت الأنبوب بإحكام باستخدام المشابك أو الدعامات لمنع الحركة. يمكن أن تؤدي الحركة أثناء القطع إلى قطع غير متساوٍ ومخاطر محتملة على السلامة.
-
اختر الأداة المناسبة: اختر أداة القطع المناسبة لحجم الأنبوب وسُمك الجدار. بالنسبة للأنابيب الأصغر، قد تكفي القواطع اليدوية، بينما قد تتطلب الأنابيب الأكبر حجماً مناشير كهربائية مزودة بشفرات كاشطة أو ماسية.
-
القطع الثابت: حافظ على يد ثابتة وضغط ثابت أثناء التقطيع. تجنب إجبار الأداة، حيث يمكن أن يؤدي ذلك إلى انحرافات عن الخط المحدد.
-
الفحص بعد القطع: بعد القطع، افحص طرف الأنبوب للتأكد من تربيعه ونعومته. استخدم أداة مربعة للتحقق من زاوية القطع ومبرد أو مطحنة لإزالة أي نتوءات أو مخالفات.
من خلال اتباع هذه الخطوات، يمكنك التأكد من قطع أنبوب حديد الدكتايل بدقة، مما يسهل عملية التجميع السليم ويقلل من مخاطر التسريبات أو أعطال الوصلات.
س3: ما هي احتياطات السلامة عند استخدام الأدوات الكهربائية لقطع أنابيب حديد الدكتايل؟
يتطلب استخدام الأدوات الكهربائية لقطع أنابيب حديد الدكتايل الالتزام الصارم ببروتوكولات السلامة لمنع وقوع الحوادث والإصابات. فيما يلي احتياطات السلامة الرئيسية:
-
معدات الحماية الشخصية (PPE): احرص دائمًا على ارتداء معدات الوقاية الشخصية المناسبة، بما في ذلك نظارات السلامة أو واقيات الوجه وواقيات السمع والقفازات والأحذية ذات الأصابع الفولاذية. تحمي هذه المعدات من الحطام المتطاير والضوضاء العالية وإصابات القدم المحتملة.
-
فحص الأدوات: قبل الاستخدام، افحص الأدوات الكهربائية للتأكد من عدم وجود أي علامات تلف أو تآكل. تأكد من أن الشفرات حادة ومؤمنة بشكل صحيح، وأن واقيات السلامة في مكانها الصحيح وتعمل بشكل صحيح.
-
تجهيز منطقة العمل: قم بإخلاء منطقة العمل من أي مواد أو عوائق غير ضرورية. احرص على توفير الإضاءة والتهوية الكافية، خاصة عند العمل في الأماكن المغلقة.
-
تأمين الأنبوب: قم بتثبيت الأنبوب بإحكام باستخدام المشابك أو الدعامات لمنع الحركة أثناء القطع. يمكن للأنابيب غير المثبتة أن تتحرك، مما يؤدي إلى عمليات قطع غير دقيقة واحتمال حدوث ركلة محتملة للأداة.
-
المناولة السليمة: تشغيل الأدوات الكهربائية بكلتا اليدين والحفاظ على قبضة محكمة. كن على دراية بإمكانية ارتداد الأداة والوقوف في وضع ثابت للحفاظ على التوازن.
-
تجنب المشتتات: حافظ على تركيزك على المهمة التي بين يديك. تجنب استخدام الأدوات الكهربائية عندما تكون متعباً أو تحت تأثير المواد التي يمكن أن تضعف القدرة على التمييز أو التنسيق.
-
التأهب للطوارئ: احتفظ بحقيبة إسعافات أولية في مكان قريب وتأكد من سهولة الوصول إلى أرقام الاتصال في حالات الطوارئ. معرفة موقع أقرب مطفأة حريق في حالة حدوث شرارات تشعل المواد القابلة للاشتعال.
إن الالتزام باحتياطات السلامة هذه يقلل من المخاطر ويضمن بيئة عمل أكثر أمانًا عند قطع أنابيب حديد الدكتايل باستخدام الأدوات الكهربائية.
س4: ما أهمية الشطف بعد قطع أنابيب حديد الدكتايل؟
يعد شطف أو شطب أطراف أنابيب حديد الدكتايل بعد القطع خطوة حاسمة لضمان تجميع الوصلات وأداء النظام بشكل صحيح. إليك سبب أهمية ذلك:
-
يسهل التجمع المشترك: تعمل الشطبة على إنشاء حافة مدببة على طرف الأنبوب، مما يسهل إدخاله في التركيبات أو الوصلات. وهذا مهم بشكل خاص في وصلات الدفع، حيث تساعد الحافة المشطوفة على توجيه الأنبوب في الحشية دون إزاحته.
-
يمنع تلف الحشية: يمكن أن تتسبب أطراف الأنابيب الحادة أو غير المستوية في تلف الحشيات المطاطية أثناء التجميع، مما يؤدي إلى حدوث تسربات. تقلل الحافة المشطوفة من خطر قطع الحشية أو لفها.
-
يضمن الختم المناسب: تسمح الحافة الملساء المشطوفة بضغط الحشية بشكل موحد، مما يضمن إحكام الإغلاق ومنع تسرب الماء أو الهواء.
-
يقلل من الاضطراب: في أنظمة السوائل، تقلل الحافة المشطوفة من اضطرابات التدفق عند الوصلة، مما يقلل من الاضطراب والتآكل المحتمل على الأنبوب والتجهيزات.
-
الامتثال للمعايير: توصي العديد من معايير الصناعة وإرشادات المصنعين أو تتطلب شطف أنواع معينة من الوصلات لضمان سلامة النظام وطول عمره.
لشطبة أنبوب من حديد الدكتايل، استخدم مطحنة زاوية أو أداة شطبة متخصصة لإنشاء مستدق بزاوية 30 درجة حول الحافة الخارجية لطرف الأنبوب. اتبع دائماً توصيات الشركة المصنعة وأفضل الممارسات في المجال عند تنفيذ هذه المهمة.
س5: هل يمكنني استخدام الشعلة لقطع أنابيب حديد الدكتايل؟
لا يُنصح باستخدام الشعلة لقطع أنابيب حديد الدكتايل بشكل عام لعدة أسباب:
-
خواص المواد: يحتوي حديد الدكتايل على نسبة عالية من الكربون، مما يجعله عرضة للتشقق عند تعرضه لدورات التسخين والتبريد السريعة المرتبطة بقطع الشعلة. يمكن أن يؤدي ذلك إلى الإضرار بالسلامة الهيكلية للأنبوب.
-
مخاوف تتعلق بالسلامة: ينتج عن القطع بالمشعل درجات حرارة عالية وشرارات عالية، مما يشكل مخاطر نشوب حريق، خاصةً في البيئات التي تحتوي على مواد أو غازات قابلة للاشتعال. كما أنه يولد أبخرة يمكن أن تكون ضارة إذا تم استنشاقها.
-
مشكلات الدقة: يمكن أن يؤدي القطع بالشعلة إلى قطع غير متساوٍ وسطح خشن، مما يجعل من الصعب تحقيق الدقة اللازمة لتجميع الوصلة بشكل صحيح. قد يلزم إجراء عملية طحن أو تصنيع آلي إضافية لإعداد طرف الأنبوب.
-
الطرق البديلة: تشمل الطرق الأكثر أمانًا ودقة لقطع أنابيب حديد الدكتايل استخدام مناشير العجلات الكاشطة أو المناشير ذات الشفرات الماسية أو قواطع الأنابيب المتخصصة. تم تصميم هذه الأدوات للتعامل مع صلابة حديد الدكتايل وتوفير قطع أنظف مع مخاطر أقل على السلامة.
إذا كان القطع بالشعلة هو الخيار الوحيد المتاح، فيجب توخي الحذر الشديد. تأكد من التهوية المناسبة، واستخدم معدات الوقاية الشخصية المناسبة، واتبع جميع بروتوكولات السلامة. ومع ذلك، فمن المستحسن استشارة الشركة المصنعة للأنابيب أو أحد المتخصصين قبل الشروع في هذه الطريقة.
