يعد نصف قطر الانحناء لأنابيب حديد الدكتايل (DIP) عاملاً حاسمًا في تصميم وتركيب خطوط الأنابيب، مما يؤثر على مرونة وسلامة وطول عمر أنظمة المياه والصرف الصحي. من الضروري للمهندسين والمقاولين فهم الحد الأدنى لأنصاف أقطار الانحناء وقدرات انحراف الوصلات والمعايير المعمول بها لضمان كفاءة وسلامة تكوينات خطوط الأنابيب.

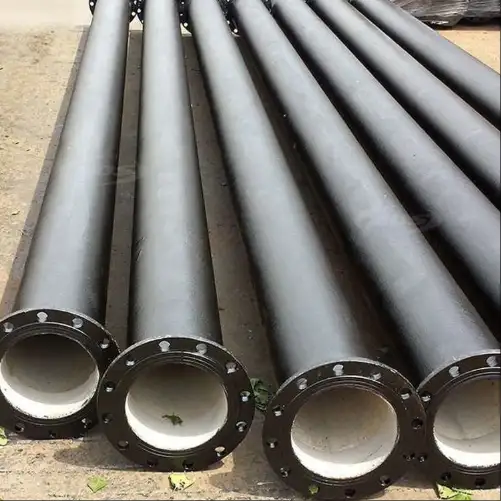

1. أساسيات ثني أنابيب حديد الدكتايل نصف قطرها
يشير نصف قطر الانحناء لأنبوب من حديد الدكتايل إلى الحد الأدنى لنصف القطر الذي يمكن أن ينحني إليه الأنبوب دون المساس بسلامته الإنشائية. تتأثر هذه المعلمة بعوامل مثل قطر الأنبوب وسُمك الجدار ونوع الوصلة وطرق التركيب.
العوامل الرئيسية التي تؤثر على نصف قطر الانحناء:
-
قطر الأنبوب: الأقطار الأكبر حجمًا عادةً ما يكون لها أنصاف أقطار انحناء دنيا أكبر بسبب زيادة الصلابة.
-
سُمك الجدار: توفر الجدران السميكة مقاومة أكبر للانحناء، مما يؤثر على نصف القطر الذي يمكن تحقيقه.
-
النوع المشترك: تسمح الوصلات المرنة، مثل وصلات الدفع أو الوصلات الميكانيكية، بالانحراف الزاوي مما يتيح الانحناءات التدريجية.
-
تقنيات التركيب: قد تتطلب طرق مثل التركيب بدون خنادق اعتبارات ثني محددة.
يعد فهم هذه العوامل أمرًا بالغ الأهمية لتصميم خطوط الأنابيب التي يمكن أن تستوعب الانحناءات الضرورية دون إحداث إجهاد لا داعي له أو خطر الفشل.
2. المعايير التي تحكم نصف قطر الانحناء
توفر العديد من المعايير إرشادات حول قدرات الثني وحدود أنابيب حديد الدكتايل:
-
AWWA C600: يوضح إجراءات التركيب، بما في ذلك زوايا انحراف الوصلة المسموح بها، والتي تؤثر بشكل غير مباشر على نصف قطر الانحناء.
-
ANSI/AWA C110/A21.10: تحدد الأبعاد والتفاوتات المسموح بها لتجهيزات حديد الدكتايل، بما في ذلك الانحناءات.
-
ANSI / AWWA C111/A21.11: يغطي الوصلات ذات الحشية المطاطية، مع توضيح زوايا الانحراف المسموح بها لأنواع الوصلات المختلفة.
يضمن الالتزام بهذه المعايير أن يتم تصميم خطوط الأنابيب وتركيبها ضمن معايير الانحناء الآمنة، مما يحافظ على سلامة النظام وأدائه.
3. انحراف المفصل وتأثيره على نصف قطر الانحناء
يشير انحراف الوصلة إلى الانحراف الزاوي المسموح به عند وصلات الأنابيب، مما يمكّن خط الأنابيب من التنقل في المنحنيات دون الحاجة إلى تركيبات إضافية. يحدد الانحراف التراكمي عبر الوصلات المتعددة نصف قطر الانحناء الكلي الذي يمكن تحقيقه.
أقصى انحراف مسموح به للمفصل:
| قطر الأنبوب (بوصة) | زاوية الانحراف القصوى (درجة) | الحد الأدنى لنصف قطر الانحناء (قدم) |
|---|---|---|
| 4 | 5.0 | 114 |
| 6 | 5.0 | 171 |
| 8 | 5.0 | 229 |
| 12 | 5.0 | 343 |
| 16 | 5.0 | 457 |
| 24 | 5.0 | 686 |
ملاحظة: القيم تقريبية وتستند إلى أطوال أنابيب قياسية بطول 20 قدم.
يمكن للاستخدام السليم لانحراف الوصلة أن يقلل من الحاجة إلى التركيبات، ويسهّل التركيب، ويستوعب التغييرات الاتجاهية الطفيفة في مسار خط الأنابيب.
4. استخدام التركيبات للتغييرات الاتجاهية
عندما يتجاوز التغيير المطلوب في الاتجاه انحراف الوصلة المسموح به، يتم استخدام تركيبات مثل الانحناءات أو الأكواع. تأتي هذه التجهيزات بزوايا وأنصاف أقطار مختلفة لاستيعاب تكوينات خطوط الأنابيب المختلفة.
تركيبات الانحناء الشائعة:
| زاوية الانحناء (درجة) | نصف القطر القصير من المركز إلى الوجه (بوصة) | نصف القطر الطويل من المركز إلى الوجه (بوصة) |
|---|---|---|
| 11.25 | 10 | 15 |
| 22.5 | 12 | 18 |
| 45 | 16 | 24 |
| 90 | 24 | 36 |
ملحوظة: الأبعاد توضيحية؛ تختلف الأحجام الفعلية بناءً على قطر الأنبوب ومواصفات الشركة المصنعة.
يضمن اختيار التركيبات المناسبة التحولات الاتجاهية السلسة، ويحافظ على كفاءة التدفق، ويقلل من الضغط على خط الأنابيب.
5. حساب نصف قطر الانحناء في تصميم خطوط الأنابيب
يعد الحساب الدقيق لنصف قطر الانحناء أمرًا ضروريًا لتصميم خط أنابيب فعال. تقدر المعادلة التالية الحد الأدنى لنصف قطر الانحناء بناءً على انحراف المفصل:
الحد الأدنى لنصف قطر الانحناء (R) = L / (2 × جا (θ/2))
أين:
-
R = الحد الأدنى لنصف قطر الانحناء
-
L = طول مقطع الأنبوب
-
θ = زاوية الانحراف الكلية بالراديان
من خلال تطبيق هذه الصيغة، يمكن للمهندسين تحديد عدد الوصلات ودرجة الانحراف المطلوبة لتحقيق انحناء خط الأنابيب المطلوب، مما يضمن الامتثال لقيود المواد والمعايير.
6. أفضل ممارسات التركيب للانحناءات
يضمن تنفيذ أفضل الممارسات أثناء التركيب تنفيذ الانحناءات بأمان وفعالية:
-
المحاذاة المشتركة: تأكد من محاذاة الوصلات بشكل صحيح وضمن حدود الانحراف المسموح بها لمنع التسريبات أو المشاكل الهيكلية.
-
الدعم وضبط النفس: توفير دعم وتقييد كافيين عند الانحناءات لمواجهة قوى الدفع والحفاظ على استقرار خط الأنابيب.
-
التحولات التدريجية: استخدم وصلات متعددة مع انحرافات طفيفة لتحقيق انحناءات تدريجية، مما يقلل من تركيزات الضغط.
-
الفحص والاختبار: إجراء فحوصات شاملة واختبار الضغط للتحقق من سلامة الانحناءات والوصلات بعد التركيب.
يعزز الالتزام بهذه الممارسات من متانة وأداء نظام خطوط الأنابيب.
7. دراسات حالة وتطبيقات عملية
توفر دراسة تطبيقات العالم الحقيقي نظرة ثاقبة في تنفيذ نصف قطر الانحناء الفعال:
-
البنية التحتية الحضرية: في المناطق ذات الكثافة السكانية العالية، غالبًا ما تتطلب خطوط الأنابيب انحناءات ضيقة للتنقل بين المرافق والمنشآت القائمة. ويسهل استخدام انحراف الوصلات والتجهيزات المتخصصة هذه التكوينات.
-
التكيف مع التضاريس: في التضاريس الجبلية أو غير المستوية، يجب أن تستوعب خطوط الأنابيب تغيرات الارتفاع والتحولات الاتجاهية. تضمن أنصاف أنصاف أقطار الانحناء المحسوبة سلاسة التحولات والحفاظ على كفاءة التدفق.
-
التركيب بدون خنادق: تستلزم طرق مثل الحفر الاتجاهي الأفقي حسابات دقيقة لنصف قطر الانحناء للمواءمة مع مسارات الثقب وتقليل تحديات التركيب.
تؤكد هذه السيناريوهات أهمية فهم وتطبيق مبادئ نصف قطر الانحناء في مشاريع خطوط الأنابيب المتنوعة.
الأسئلة الشائعة (FAQs)
س1: ما هو الحد الأقصى لزاوية الانحراف المسموح بها لوصلات أنابيب حديد الدكتايل؟
تختلف زاوية الانحراف القصوى المسموح بها بناءً على نوع الوصلة وقطر الأنبوب. على سبيل المثال، تسمح وصلات الدفع عادةً بانحراف يصل إلى 5 درجات للأنابيب التي يصل قطرها إلى 24 بوصة. ومع ذلك، من الضروري الرجوع إلى مواصفات الشركة المصنعة والمعايير ذات الصلة للحصول على قيم دقيقة.
س2: هل يمكن ثني أنابيب حديد الدكتايل بدون تركيبات؟
أنابيب حديد الدكتايل نفسها جامدة ولا يمكن ثنيها. ومع ذلك، يمكن لخط الأنابيب تحقيق الانحناء من خلال انحراف الوصلة أو باستخدام تركيبات مثل الانحناءات والأكواع. يسمح انحراف الوصلة بتغييرات طفيفة في الاتجاه، بينما تستوعب التركيبات زوايا أكثر أهمية.
س3: كيف يؤثر قطر الأنبوب على نصف قطر الانحناء؟
تتطلب أقطار الأنابيب الأكبر عمومًا أنصاف أقطار ثني أكبر بسبب زيادة الصلابة وانخفاض المرونة. وبالتالي، فإن تحقيق نفس درجة الانحناء مع الأنابيب الأكبر حجمًا يتطلب المزيد من الوصلات ذات الانحراف المسموح به أو استخدام تركيبات ذات زوايا مناسبة.
س4: ما هي مخاطر تجاوز نصف قطر الانحناء المسموح به؟
إن تجاوز نصف قطر الانحناء المسموح به يمكن أن يؤدي إلى إجهاد زائد في الوصلة أو اختلال في المحاذاة أو تسرب أو حتى تعطل الأنبوب. قد يؤدي أيضًا إلى الإضرار بالسلامة الهيكلية لخط الأنابيب، مما يؤدي إلى زيادة تكاليف الصيانة وتقليل عمر الخدمة.
س5: هل هناك أدوات متاحة لحساب أنصاف أقطار الانحناء لأنابيب حديد الدكتايل؟
نعم، هناك العديد من الأدوات والآلات الحاسبة المتاحة للمساعدة في تحديد أنصاف أقطار الانحناء، مثل حاسبة نصف قطر خط أنابيب McWane Pocket Engineer's Pipeline Radius Calculator. تأخذ هذه الأدوات في الاعتبار عوامل مثل قطر الأنبوب ونوع الوصلة وزوايا الانحراف لتوفير تقديرات دقيقة لنصف قطر الانحناء.
س6: كيف تؤثر طرق التركيب على اعتبارات نصف قطر الانحناء؟
تؤثر طرق التركيب، مثل الخندق المفتوح أو التقنيات غير الخندقية، على اعتبارات نصف قطر الانحناء. تتطلب طرق الحفر بدون خنادق مثل الحفر الاتجاهي الأفقي حسابات دقيقة لنصف قطر الانحناء لمواءمتها مع مسارات التجويف، بينما قد تسمح التركيبات في الخنادق المفتوحة بمزيد من المرونة في استيعاب الانحناءات من خلال انحراف الوصلة أو التركيبات.
