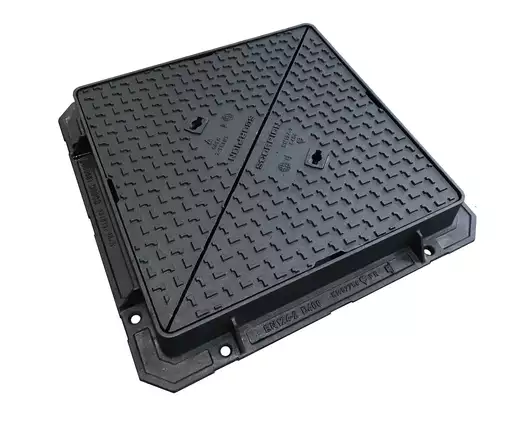

إن غطاء فتحة مزدوج ثلاثي الشكل D400 (675×675 مم) هو حل وصول من الجيل التالي مصمم ليتحمل بيئات البنية التحتية الأكثر تطلبًا، بدءًا من الطرق السريعة عالية السرعة وحتى المنشآت الصناعية الثقيلة. متوافق مع معايير EN 124-2:2015حيث توفر هندستها المبتكرة ثنائية المثلثات المزدوجة وأبعادها كبيرة الحجم توزيعًا لا مثيل له للحمل والمتانة والسلامة للتطبيقات الحرجة التي تتطلب سعة الحمولة 40+ طن (فئة D400/C250).
المزايا الأساسية والمواصفات الفنية:
-
هيكل معزز مزدوج مثلثي الشكل
-
ألواح مثلثة الشكل متشابكة تعزز الصلابة وتشتت القوى الرأسية/الأفقية بالتساوي، مما يقلل من تركيز الإجهاد بمقدار 30% مقارنة بالتصاميم المربعة التقليدية (تم التحقق من صحتها من خلال تحليل FEA).
-
مُحسّن لـ الأحمال الديناميكية الدورية (على سبيل المثال، حركة مرور الشاحنات)، مع مقاومة تشوه دائمة تبلغ <0.2% تحت 200,000 دورة تحميل (تم اختبارها وفقًا EN 124-7).
-
-
المواد الثقيلة والدفاع ضد التآكل والمواد الثقيلة
-
مصنوعة من GGG500/7 حديد الدكتايل GGG500/7 (قوة شد 500 ميجا باسكال، واستطالة 7%) لمقاومة فائقة للتشققات وأداء فائق في مقاومة الإجهاد.
-
حماية ثلاثية الطبقات: قاعدة مجلفنة بالغمس الساخن + طلاء إيبوكسي أولي + طلاء علوي من البولي يوريثين، مما يضمن أكثر من 25 عامًا من الخدمة في البيئات الساحلية أو البيئات العدوانية كيميائيًا (متوافق مع ISO 12944-5).
-
-
السلامة والتميز التشغيلي
-
نمط المداس العميق المانع للانزلاق (عمق 6 مم) يتجاوز BS 7976-2 مقاومة الانزلاق للمشاة معايير الحفاظ على الثبات في الظروف الرطبة/الزيتية.
-
نظام مفصلي مقاوم للعبث مزودة بمسامير من الفولاذ المقاوم للصدأ ونقاط رفع مريحة، مما يمنع السرقة ويتيح في الوقت نفسه إمكانية الوصول إلى الصيانة بدون أدوات.
-
-
تكامل الإطار المصمم بدقة متناهية
-
إطار كبير الحجم 675 × 675 مم يتميز بسطح جلوس مشكّل آلياً لمحاذاة الغطاء بسلاسة، مما يزيل الاهتزاز أو الضوضاء تحت اهتزازات حركة المرور.
-
نظام حشية مزدوج الختم (EPDM + سيليكون) يضمن أداء 100% المحكم للماء، مما يمنع التسرب في المناطق المعرضة للفيضانات أو المناطق ذات منسوب المياه المرتفع.
-
-
الشهادات العالمية والتخصيص
-
معتمد لدى EN 124-2:2015, ISO 9001:2015و علامة CE للامتثال للاتحاد الأوروبي والمشروع الدولي.
-
ترقيات الحمل الاختيارية (حتى فئة F900)، أو وضع علامات RFID لإدارة الأصول، أو الشعارات المنقوشة المخصصة للعلامات التجارية البلدية.
-
التطبيقات:
-
النقل والمواصلات: ساحات تحصيل رسوم المرور على الطرق السريعة، ووصلات توسيع الجسور، وممرات المطارات.
-
صناعي: ساحات حاويات الموانئ، ونقاط الوصول إلى مصافي النفط، وطرق نقل التعدين.
-
البلدية: تصريف مياه الأمطار في مناطق الفيضانات، محطات معالجة مياه الصرف الصحي.
لماذا هذا المنتج؟
مدعومة بـ أكثر من 30 عاماً من الخبرة في مجال المعادن، يخضع غطاء D400 لدينا لعمليات تدقيق صارمة للجودة، بما في ذلك اختبار السُمك بالموجات فوق الصوتية و التحقق من صحة غرفة رش الملح (ASTM B117). نحن نقدم الدعم الهندسي الخاص بالمشروعوملفات BIM / CAD، والتنسيق اللوجستي العالمي لضمان التسليم حسب المواصفات لمشاريع البنية التحتية واسعة النطاق.
العائلة: | البلدية |
كمية التغليف: | 10 |
نوع المنتج: | أغطية الوصول |
فئة معتمدة: | D400 |
المعايير: | EN124 |
تشطيب السطح: | سطح مضاد للانزلاق |
طول الفتحة الواضحة (جانب المفصلة): | 686 مم |
عرض الفتحة الواضحة: | 686 مم |
الطول الخارجي للشفة: | 830 مم |
عرض الحافة الخارجية للشفة: | 830 مم |
ارتفاع الإطار: | 100 مم |
الوزن: | 92 كجم |
مانعة للماء: | لا يوجد |
الغطاء/شكل الغطاء: | مثلث مزدوج |
طول الغطاء/البوابة: | 690 مم |
غطاء الفتحة/غطاء الفتحة/الكمية: | 2 |
مفصلي: | لا يوجد |
الاتجاه الافتتاحي: | عمودي |
نمط الإطار: | قطعة واحدة كطاقم عمل أحادي الكتلة |
شكل الإطار على القسم الرأسي: | مسطحة |
حماية سطح الإطار بواسطة: | الطلاء ذو الأساس مائي |
ثقب التثبيت Nb: | 8 |
قطر فتحة التثبيت القطر: | 20 مم |
مفتاح التعامل: | CLE BA1 BS / 511793 |
مواصفات ومعايير غطاء فتحة البالوعة من حديد الدكتايل
المعلمة | المواصفات/القيمة |
---|---|
المواد | حديد زهر الدكتايل (درجة 500-7) |
الامتثال القياسي | EN 124, BS 497, Astm A536, ISO 1083 |
الشكل | مستدير، مربع، بيضاوي |
تصنيف الحمولة | A15، B125، B125، C250، D400، E600، F900 (فئات الحمولة EN 124) |
قدرة التحميل | 1.5 - 90 طن (حسب التصنيف) |
الحجم (القطر/الطول) | 300 مم - 1500 مم (حسب النوع والتصميم) |
سماكة الغطاء | 20 مم - 60 مم (حسب فئة الحمولة) |
الوزن | 10 كجم إلى 150 كجم (حسب الحجم والفئة) |
سطح الغطاء | ناعم، مضاد للانزلاق، مضاد للانزلاق، محكم للثبات |
مقاومة التآكل | ممتاز، مع طلاءات الإيبوكسي أو المعالجة البيتومينية |
نوع الحشية | المطاط، النيوبرين، EPDM |
آلية الختم | مثبت بمزلاج، نظام قفل، مفصلي |
فتحات التصريف | نعم، اختياري (لتصريف المياه) |
نوع الطلاء | طلاء البيتومين، طلاء الإيبوكسي، الجلفنة بالغمس الساخن |
مقاومة درجات الحرارة | -30 درجة مئوية إلى +150 درجة مئوية (حسب نوع الطلاء) |
مقاومة الحرائق | مثبطات اللهب (تفي بالمعايير المحلية لمقاومة الحريق) |
مستوى الضوضاء | تصميم منخفض الضوضاء للمناطق الحضرية |
التهوية | أغطية تنفيس اختيارية لأنظمة الغاز أو الصرف الصحي |
اللون | أسود، رمادي، ألوان مخصصة متوفرة |
عملية التصنيع | الصب بالرمل، الصب بالشمع المفقود، الصب بالطرد المركزي |
نوع الحافة | حواف مسطحة أو مرتفعة أو مشطوفة أو مشطوفة أو مقواة |
سطح المحمل | حديد زهر، إيبوكسي، فولاذ مقاوم للصدأ (اختياري) |
طول العمر | أكثر من 50 عاماً مع الصيانة المناسبة |
الامتثال البيئي | معايير RoHS وREACH وغيرها من المعايير البيئية الإقليمية الأخرى |
