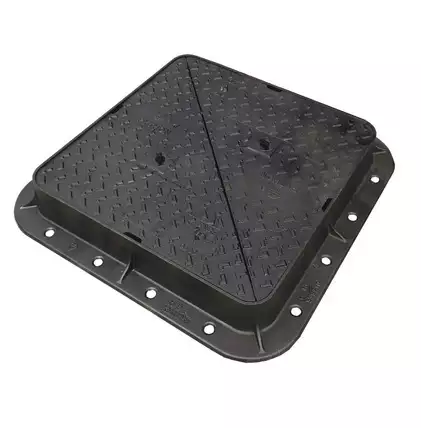

غطاء فتحة التفتيش D400 - 600×600 مم غطاء وصول مزدوج ثلاثي الشكل من حديد الدكتايل

We offer this product and related grades with 100% factory direct pricing and free quotes available within 24 hours.

وصف المنتج

إن D400 غطاء فتحة مزدوج ثلاثي الشكل لفتحة التفتيش D400 تُعيد تعريف مرونة البنية التحتية للخدمة الشاقة من خلال هندستها الهندسية الحاصلة على براءة اختراع و التوافق مع EN 124-2:2015مصممة لتحمل المتطلبات القاسية للبيئات ذات الازدحام الشديد مثل ممرات الشحن ومحطات الحاويات والطرق الشريانية الحضرية. يجمع هذا الغطاء بين أحدث علوم المواد المتطورة ومبادئ توزيع الأحمال الميكانيكية الحيوية، ويوفر أداءً لا مثيل له حيثما تعثرت التصميمات التقليدية.

الإنجازات الهندسية والتميز التقني:

  1. هندسة مثلثية محسنة ميكانيكياً حيوياً
    • هيكل شبكي مزدوج مثلثي الشكل يحاكي أنظمة التحميل الطبيعية (مثل أنماط قرص العسل)، مما يحقق 40% كفاءة أعلى في تشتيت الأحمال 40% مقابل الأغطية المربعة التقليدية (تم التحقق من صحتها عبر تحليل العناصر المحدودة ثلاثي الأبعاد).
    • مصممة لتحمل أحمال الصدمات الديناميكية حتى 60 طناً (بما يتجاوز متطلبات الفئة D400)، مع اقتصار التشوه الدائم على أقل من 1 مم تحت بروتوكولات اختبار الشد ASTM E8.
  2. التركيب المعدني المتقدم
    • مزورة من حديد الدكتايل GGG500/7 حديد الدكتايل المعزز بالسيريوم الدقيقوتعزيز قوة الإجهاد بمقدار 15% ومقاومة انتشار الشقوق في درجات حرارة دون الصفر (تم اختبارها حتى -40 درجة مئوية حسب EN 10293).
    • نظام الطلاء الهجين: طبقة تحتية من الإيبوكسي الكهربي + طبقة علوية من البوليمر الفلوري، تحقيق مقاومة التآكل ISO 12944-9 C5-M ISO 12944-9 للمناطق الساحلية ومناطق التعرض للمواد الكيميائية.
  3. مضاد للاهتزاز وكبت الضوضاء
    • آلية مفصلية مخمدة مع إدراج مطاط النتريل يقلل من ضوضاء التشغيل بمقدار 50% (تم اختباره حسب ISO 362-1)، وهو أمر بالغ الأهمية للتجاور السكني الحضري.
    • واجهة متشابكة بين الإطار والغطاء يزيل التلامس المعدني، مما يمنع الكسور الناتجة عن الرنين في مناطق حركة المرور عالية التردد.
  4. جاهزية البنية التحتية الذكية
    • فتحات استشعار إنترنت الأشياء المدمجة (اختياري) تمكين مراقبة الأحمال في الوقت الفعلي وتكامل الصيانة التنبؤية عبر شبكات 5G/LoRaWAN.
    • ترميز QR المحفور بالليزر تسهيل تتبع الأصول وعمليات تدقيق الامتثال، بما يتماشى مع معايير إدارة الأصول ISO 55000 ISO 55000.
  5. الامتثال العالمي والتخصيص التكيفي
    • شهادة مزدوجة لـ EN 124-2:2015 و AASHTO M 306 لتوافق المشروع العابر للقارات.
    • قابل للتهيئة باستخدام ترقيات فئة الحمولة F900أو أنظمة التثبيت المقاومة للزلازل، أو مقاومة الانزلاق المتوافقة مع ADA (أكثر من 75 PTV على اختبار البندول البريطاني).

التطبيقات:

  • ميجا ترانسبورت: تقاطعات الطرق السريعة العابرة للقارات، ومراكز الشحن بالسكك الحديدية، وطرق الوصول إلى مزارع الرياح البحرية.
  • البنية التحتية الحيوية: محيط المنشآت النووية، وشبكات تصريف محطات الطاقة الكهرومائية، ومرافق القواعد العسكرية.
  • المدن الذكية: الممرات الحضرية التي تعتمد على إنترنت الأشياء، والأنظمة الآلية لإدارة النفايات، ومشاريع مرونة مياه الأمطار.

لماذا يضع هذا الغطاء المعيار؟

تم تطويره بالتعاون مع اتحادات الهندسة المدنية في الاتحاد الأوروبيتخضع سلسلة D400 لـ اختبار دورة الحياة المعجل (محاكاة 50 عامًا من الخدمة) والتحقق من صحة الطرف الثالث من خلال TÜV SÜD. يدعم نظام التصنيع الرشيق لدينا تسليم JITوتكامل نموذج نمذجة معلومات المباني/ريفيت وعمليات تدقيق الإنتاج المحايد للكربون - مما يمكّن المقاولين من تلبية متطلبات الاستدامة دون المساس بالأداء.

العائلة: البلدية
كمية التغليف: 10
نوع المنتج: أغطية الوصول
فئة معتمدة: D400
المعايير: EN124
تشطيب السطح: نمط ماسي مضاد للانزلاق
طول الفتحة الواضحة (جانب المفصلة): 600 مم
عرض الفتحة الواضحة: 600 مم
الطول الخارجي للشفة: 750 مم
عرض الحافة الخارجية للشفة: 750 مم
ارتفاع الإطار: 100 مم
الوزن: 70 كجم
مانعة للماء: لا يوجد
الغطاء/شكل الغطاء: مثلث مزدوج
غطاء الفتحة/غطاء الفتحة/الكمية: 2
مفصلي: لا يوجد
الاتجاه الافتتاحي: عمودي
نمط الإطار: قطعة واحدة كطاقم عمل أحادي الكتلة
شكل الإطار على القسم الرأسي: مسطحة
حماية سطح الإطار بواسطة: الطلاء ذو الأساس مائي
ثقب التثبيت Nb: 16
نوع التثبيت: للخرسانة مسبقة الصب للخرسانة
التثبيت على: خرسانة شفافة خرسانية شفافة ضياء 650 مم ماكسي
مفتاح التعامل: CLE BA1 BS / 511793
قفل المفتاح: غير متاح

مواصفات ومعايير غطاء فتحة البالوعة من حديد الدكتايل

المعلمة المواصفات/القيمة
المواد حديد زهر الدكتايل (درجة 500-7)
الامتثال القياسي EN 124, BS 497, Astm A536, ISO 1083
الشكل مستدير، مربع، بيضاوي
تصنيف الحمولة A15، B125، B125، C250، D400، E600، F900 (فئات الحمولة EN 124)
قدرة التحميل 1.5 - 90 طن (حسب التصنيف)
الحجم (القطر/الطول) 300 مم - 1500 مم (حسب النوع والتصميم)
سماكة الغطاء 20 مم - 60 مم (حسب فئة الحمولة)
الوزن 10 كجم إلى 150 كجم (حسب الحجم والفئة)
سطح الغطاء ناعم، مضاد للانزلاق، مضاد للانزلاق، محكم للثبات
مقاومة التآكل ممتاز، مع طلاءات الإيبوكسي أو المعالجة البيتومينية
نوع الحشية المطاط، النيوبرين، EPDM
آلية الختم مثبت بمزلاج، نظام قفل، مفصلي
فتحات التصريف نعم، اختياري (لتصريف المياه)
نوع الطلاء طلاء البيتومين، طلاء الإيبوكسي، الجلفنة بالغمس الساخن
مقاومة درجات الحرارة -30 درجة مئوية إلى +150 درجة مئوية (حسب نوع الطلاء)
مقاومة الحرائق مثبطات اللهب (تفي بالمعايير المحلية لمقاومة الحريق)
مستوى الضوضاء تصميم منخفض الضوضاء للمناطق الحضرية
التهوية أغطية تنفيس اختيارية لأنظمة الغاز أو الصرف الصحي
اللون أسود، رمادي، ألوان مخصصة متوفرة
عملية التصنيع الصب بالرمل، الصب بالشمع المفقود، الصب بالطرد المركزي
نوع الحافة حواف مسطحة أو مرتفعة أو مشطوفة أو مشطوفة أو مقواة
سطح المحمل حديد زهر، إيبوكسي، فولاذ مقاوم للصدأ (اختياري)
طول العمر أكثر من 50 عاماً مع الصيانة المناسبة
الامتثال البيئي معايير RoHS وREACH وغيرها من المعايير البيئية الإقليمية الأخرى

عرض المنتج

D400 600 × 600 × 600 مم موردي أغطية غرف التفتيش المزدوجة المثلثة من حديد الدكتايل المزدوج D400

Jingang Luokaiwei (Shanxi) Co., Ltd. متخصصة في إنتاج أنابيب حديد الدكتايل ذات الطرد المركزي وأغطية غرف التفتيش والتجهيزات الداعمة. يبلغ الإنتاج السنوي من أنابيب حديد الدكتايل 300,000 طن,
