تُستخدم أنابيب حديد الدكتايل على نطاق واسع في قطاعات المياه ومياه الصرف الصحي والقطاعات الصناعية نظرًا لقوتها ومقاومتها للتآكل وموثوقيتها. ومع ذلك، لضمان أداء هذه الأنابيب على النحو الأمثل والآمن، يجب تقييدها بفعالية. تمنع قيود الأنابيب الحركة، أو الانزلاق، أو الانفصال عند الوصلات، مما قد يؤدي إلى اختلال محاذاة خطوط الأنابيب والتسريبات وفشل النظام. سيوفر هذا الدليل نهجاً مفصلاً خطوة بخطوة حول كيفية تقييد أنابيب حديد الدكتايل بشكل صحيح، ويغطي الأدوات والتقنيات وأنواع القيود والمعايير المطلوبة للتركيب الناجح.
1. لماذا يعتبر ضبط الأنابيب مهمًا لأنابيب حديد الدكتايل؟
يعد ضبط الأنابيب أمرًا ضروريًا للحفاظ على سلامة نظام خطوط الأنابيب، خاصةً في ظروف الضغط العالي أو حركة التربة أو القوى الخارجية. غالبًا ما تُستخدم أنابيب حديد الدكتايل في البنية التحتية الحيوية، مثل أنظمة إمدادات المياه والصرف الصحي، حيث يمكن أن تؤدي حتى حركة صغيرة أو اختلال في المحاذاة إلى أعطال أو تسربات مكلفة.
الأسباب الرئيسية لتقييد أنابيب حديد الدكتايل:
-
منع انفصال المفاصل: تحافظ القيود على وصلات الأنابيب متصلة، مما يمنعها من الانفصال بسبب الضغط الداخلي أو القوى الخارجية.
-
الحفاظ على المحاذاة: تضمن مثبتات الأنابيب بقاء الأنابيب في محاذاة واحدة، مما يمنع اختلال المحاذاة الذي يمكن أن يسبب ضغطًا على خط الأنابيب والمكونات ذات الصلة.
-
ضمان توصيلات خالية من التسريبات: عند تقييدها بشكل صحيح، تقل احتمالية تسرب الأنابيب عند الوصلات بشكل كبير.
-
تقليل الإجهاد على التركيبات والصمامات إلى أدنى حد ممكن: يساعد التقييد المناسب في الحفاظ على ثبات التركيبات والصمامات ومكونات النظام الأخرى المرتبطة بها، مما يمنع التلف الناتج عن الحركة المفرطة.
2. أنواع كوابح أنابيب حديد الدكتايل
هناك عدة أنواع من القيود التي يمكن استخدامها لتأمين أنابيب حديد الدكتايل. يعتمد اختيار القيد على عوامل مثل حجم الأنبوب وفئة الضغط والاستخدام وبيئة التركيب. فيما يلي الأنواع الأكثر شيوعًا:

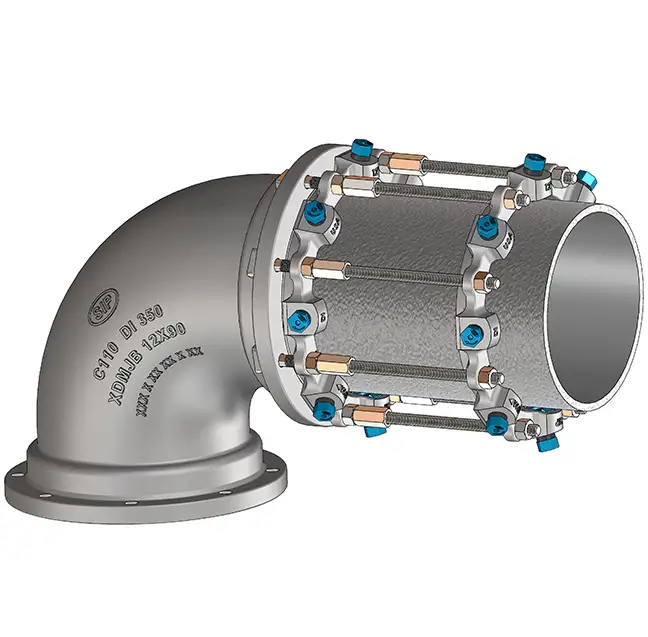

2.1 قيود المفاصل الميكانيكية
عادةً ما يتم تركيب هذه القيود على الوصلات الميكانيكية لأنابيب حديد الدكتايل لضمان التوصيل الآمن. وهي تستخدم سلسلة من البراغي والأكمام لمنع الحركة. تُستخدم على نطاق واسع في شبكات شبكات المياه والصرف الصحي.
2.2 قيود الضغط على القيد
تعتبر قيود الضغط مثالية للأنابيب الصغيرة أو الحالات التي تتطلب تركيباً سهلاً. تنزلق هذه القيود فوق الأنبوب وتستخدم الضغط الميكانيكي لتثبيت الأنبوب في مكانه.
2.3 قيود ذات حواف 2.3
تُستخدم القيود ذات الحواف عادةً لتطبيقات الضغط العالي حيث تكون الوصلات ذات الحواف مطلوبة. تعتمد هذه القيود على البراغي والحشيات لتأمين الأنبوب.
2.4 قفل قيود الغدة القفل
وتستخدم هذه عادةً في تطبيقات الضغط العالي والتطبيقات الحرجة. تستخدم غدد القفل آلية تشبيك لتثبيت الأنبوب في مكانه، مما يمنعه من التحرك أو الانزلاق من موضعه.
2.5 القيود القطاعية
تلتف القيود المقطعية حول الأنبوب، مما يوفر طريقة أكثر مرونة وقابلية للتعديل للتقييد. وغالباً ما تُستخدم هذه الطريقة في الأنابيب ذات القطر الأكبر أو التطبيقات التي تتطلب مرونة.
3. الأدوات المطلوبة لتقييد أنابيب حديد الدكتايل
لتركيب القيود على أنابيب حديد الدكتايل من الضروري استخدام أدوات معينة. تضمن هذه الأدوات التركيب الصحيح للقيود وتركيبها بإحكام دون الإضرار بالأنبوب.
-
مفاتيح الربط: تُستخدم لربط البراغي والصواميل أثناء تركيب قيود الوصلات الميكانيكية أو الوصلات ذات الحواف.
-
مفتاح عزم الدوران: يتأكد من إحكام ربط البراغي بعزم الدوران المحدد لتجنب الشد الزائد، مما قد يؤدي إلى تلفها.
-
أدوات محاذاة الأنابيب: يساعد على التأكد من محاذاة الأنابيب بشكل صحيح قبل تركيب القيد.
-
أدوات القطع: إذا لزم الأمر، يمكن استخدام أدوات القطع لتقصير الأنابيب أو قطع المواد الزائدة أثناء التركيب.
-
معدات السلامة: مثل القفازات والنظارات الواقية، لضمان سلامة العمال أثناء التركيب.
4. عملية تركيب كوابح أنابيب حديد الدكتايل
يتطلب تركيب قيود أنابيب حديد الدكتايل الدقة والاهتمام الدقيق بالتفاصيل. فيما يلي دليل عام خطوة بخطوة لتقييد أنابيب حديد الدكتايل.
الخطوة 1: فحوصات ما قبل التثبيت
قبل التركيب، افحص الأنابيب والتجهيزات والقيود للتأكد من عدم وجود عيوب أو تلف. تأكد من تطابق قطر الأنبوب وفئة الضغط مع مواصفات نظام التقييد. تأكد من اختيار نوع التقييد الصحيح بناءً على الاستخدام.
الخطوة 2: تنظيف الأنابيب
قم بتنظيف أطراف الأنابيب والمنطقة المحيطة بالوصلات جيدًا للتأكد من عدم وجود أوساخ أو حطام يمكن أن يؤثر على إحكام غلق أو تركيب القيد.
الخطوة 3: وضع القيد
ضع القيد عند الوصلة أو الشفة، مع التأكد من محاذاة الأنبوب بشكل صحيح مع الأنبوب. اعتماداً على نوع التقييد، قد تحتاج إلى إدخال مسامير أو استخدام آلية تشبيك.
الخطوة 4: أحكم ربط البراغي
باستخدام مفتاح الربط أو مفتاح عزم الدوران، أحكم ربط البراغي أو الصواميل بالتساوي لتثبيت المثبت في مكانه. اتبع تعليمات الشركة المصنعة لتحقيق قيمة عزم الدوران الصحيحة.
الخطوة 5: اختبار التسريبات والحركة
بمجرد تركيب أداة التثبيت، قم بإجراء اختبارات الضغط للتأكد من عدم وجود تسربات وأن الأنبوب يظل مقيدًا بإحكام. تحقق من وجود أي حركة في الوصلة أو التركيبات قد تشير إلى تركيب غير سليم.
الخطوة 6: الفحص النهائي
قم بإجراء فحص نهائي للتأكد من أن جميع القيود مثبتة بشكل صحيح وأنه لا توجد أجزاء مفقودة أو غير متناسقة بشكل غير صحيح. تأكد من أن النظام مستقر وآمن قبل التشغيل.
5. المواصفات الرئيسية لقيود أنابيب حديد الدكتايل
عند اختيار وتركيب قيود أنابيب حديد الدكتايل وتركيبها، من المهم اتباع معايير الصناعة ذات الصلة. فيما يلي المعايير الرئيسية التي تحكم قيود أنابيب حديد الدكتايل:
-
AWWA C111: يحدد اشتراطات قيود الوصلات الميكانيكية وملحقاتها المستخدمة في أنظمة شبكات المياه.
-
AWWA C153: يغطي تصميم التركيبات المدمجة والقيود المرتبطة بها لأنظمة المياه والصرف الصحي.
-
ASTM A536: يوفر المواصفات الخاصة بمسبوكات حديد الدكتايل المستخدمة في تصنيع قيود الأنابيب.
-
ISO 2531: المعيار الدولي لأنابيب حديد الدكتايل بما في ذلك معايير أنظمة التقييد المستخدمة في بناء خطوط الأنابيب.
6. فوائد تقييد أنابيب حديد الاطالة
توفر أنابيب حديد الدكتايل المقيدة بشكل صحيح العديد من المزايا التي تساهم في النجاح الكلي لنظام الأنابيب.
-
زيادة السلامة: من خلال منع حركة الأنابيب، تقلل القيود من مخاطر الحوادث أو التسريبات أو الأعطال التي قد تعرض السلامة للخطر.
-
تعزيز أداء خط الأنابيب المحسّن: تضمن القيود أن تعمل الأنابيب بفعالية تحت الضغط وتبقى في مكانها بشكل آمن.
-
وفورات في التكاليف: تقلل الأنابيب المقيدة بشكل صحيح من احتمال حدوث أعطال في النظام، مما قد يؤدي إلى إصلاحات باهظة الثمن ووقت تعطل.
-
عمر أطول للأنابيب: تساعد القيود في الحفاظ على سلامة الأنابيب والوصلات، مما يطيل من عمر خدمة نظام خطوط الأنابيب.
7. جدول المقارنة: أنواع كوابح أنابيب حديد الدكتايل
نوع التقييد | نطاق حجم الأنبوب | تصنيف الضغط | التطبيق | المزايا |
---|---|---|---|---|
تقييد المفصل الميكانيكي | 2″ - 48″ | 150 - 350 رطل لكل بوصة مربعة | أنظمة المياه والصرف الصحي | وصلة آمنة ومانعة للتسرب |
ضبط النفس بالضغط على القيد | 2″ - 24″ | 150 - 250 رطل لكل بوصة مربعة | أنظمة الأنابيب الصغيرة | سهلة التركيب وفعالة من حيث التكلفة |
ضبط النفس ذات الحواف | 4″ - 36″ | 150 - 350 رطل لكل بوصة مربعة | أنظمة الضغط العالي | قوي للاستخدام تحت الضغط العالي |
قفل غدة التقييد | 4″ - 48″ | 150 - 350 رطل لكل بوصة مربعة | الأنظمة الحرجة أو ذات الضغط العالي | تركيب موثوق وآمن |
التقييد القطاعي | 6″ - 36″ | 150 - 350 رطل لكل بوصة مربعة | أنابيب أكبر، استخدام مرن | قابل للتعديل، جيد للأنظمة الكبيرة |
8. الاستخدامات الشائعة لقيود أنابيب حديد الدكتايل
تُستخدم قيود أنابيب حديد الدكتايل في مجموعة متنوعة من التطبيقات في العديد من الصناعات. فيما يلي حالات الاستخدام الأكثر شيوعًا:
-
أنظمة المياه البلدية: تُستخدم لتأمين الأنابيب في أنظمة إمدادات المياه، مما يمنع الحركة ويضمن تدفقاً ثابتاً للمياه.
-
أنظمة مياه الصرف الصحي: تمنع القيود المصنوعة من حديد الدكتايل حركة الأنابيب في شبكات الصرف الصحي ومياه الصرف الصحي، مما يقلل من خطر التسرب والانسداد.
-
أنظمة توزيع الغاز: تُستخدم لتقييد الأنابيب في أنظمة توزيع الغاز حيث يكون الضغط والسلامة أمرًا بالغ الأهمية.
-
التطبيقات الصناعية: تطبق في صناعات مختلفة مثل النفط والغاز والمواد الكيميائية، حيث تتعرض أنظمة أنابيب حديد الدكتايل لضغوط عالية وظروف قاسية.
9. الأسئلة الشائعة (FAQs)
1. كيف أعرف نوع التقييد الذي يجب استخدامه لأنابيب حديد الدكتايل الخاصة بي؟
يعتمد نوع القيد المستخدم على حجم الأنبوب وفئة الضغط والاستخدام. تعتبر قيود الوصلات الميكانيكية مثالية للأنابيب الأصغر حجمًا، في حين أن الغدد القفلية والقيود القطعية مناسبة بشكل أفضل للأنابيب الأكبر حجمًا أو أنظمة الضغط العالي.
2. هل يمكنني تركيب قيود أنابيب حديد الدكتايل دون مساعدة مهنية؟
في حين أن بعض أنواع القيود، مثل قيود الدفع، يمكن تركيبها من قبل الأفراد الذين لديهم معرفة أساسية بالسباكة، قد يتطلب البعض الآخر تركيباً احترافياً لضمان المحاذاة وعزم الدوران المناسبين.
3. كيف يمكنني الحفاظ على قيود أنابيب حديد الدكتايل؟
يجب إجراء عمليات فحص منتظمة للتحقق من وجود أي علامات تآكل أو تآكل أو حركة. تتضمن الصيانة السليمة أيضاً إحكام ربط البراغي أو استبدال المكونات البالية للحفاظ على سلامة النظام.
4. هل قيود أنابيب حديد الدكتايل مناسبة لجميع أنواع البيئات؟
قيود الأنابيب المصنوعة من حديد الدكتايل متعددة الاستخدامات ويمكن استخدامها في بيئات مختلفة، بما في ذلك تحت الأرض والضغط العالي والظروف المسببة للتآكل. ومع ذلك، من المهم اختيار نوع التقييد المناسب للظروف البيئية المحددة.
5. هل يمكن استخدام قيود أنابيب حديد الدكتايل في البيئات المسببة للتآكل؟
نعم، تم تصميم قيود الأنابيب المصنوعة من حديد الدكتايل بحيث تكون مقاومة للتآكل، خاصةً عند طلائها بطبقات واقية مثل الإيبوكسي أو الأسفلت. ومع ذلك، بالنسبة للبيئات شديدة التآكل، قد يكون من الضروري اتخاذ تدابير حماية إضافية.
6. كم من الوقت تدوم قيود أنابيب حديد الدكتايل؟
تتمتع قيود أنابيب حديد الدكتايل بعمر افتراضي طويل، وعادةً ما تدوم لعدة عقود. ومع ذلك، يمكن أن يتأثر طول عمرها بالعوامل البيئية وأحمال الضغط وممارسات الصيانة.
