حديد الدكتايل عالي السيليكون الموليبدينوم عالي السيليكون: المعادن والأداء والاستدامة

حديد الدكتايل عالي السيليكون الموليبدينوم الموليبدينوم (حديد الدكتايل SiMo Ductile Iron) هو درجة متخصصة من حديد الجرافيت الكروي المصمم للتطبيقات ذات درجات الحرارة العالية الصعبة. من خلال خلط حديد الجرافيت العقدي مع مستويات مرتفعة من السيليكون (عادةً 2.8-5 %) والموليبدينوم (0.5-%)، يحقق حديد الدكتايل SiMo مقاومة استثنائية للحرارة (حتى 850 درجة مئوية)، وقوة الإجهاد الحراري، ومقاومة الزحف، وثبات الأكسدة - وهي خصائص مهمة لأنظمة عوادم السيارات، وأغطية الشاحن التوربيني، ومكونات الأفران، ومسبوكات الآلات الثقيلة.

ومقارنةً بحديد الدكتايل القياسي، تُظهر درجات SiMo قوة شد أعلى بما يصل إلى 30 % في درجات الحرارة المرتفعة، وتحسنًا مضاعفًا في عمر التمزق الإجهادي، وانخفاضًا ملحوظًا في تكوين القشور تحت التحميل الحراري الدوري. يتطلب الإنتاج تحكمًا دقيقًا في إضافات السيليكون والموليبدينوم وممارسات التلقيح وأنظمة المعالجة الحرارية لتحسين شكل العقيدات واستقرار المصفوفة. من الناحية الاقتصادية، يوازن حديد الدكتايل SiMo بين تكلفة المواد الخام المنخفضة مقارنةً بالسبائك الفائقة القائمة على النيكل مع قابلية الصب الفائقة مقارنةً بالفولاذ المقاوم للحرارة، مما يوفر حلاً فعالاً من حيث التكلفة للمكونات المعرضة لظروف خدمة تتراوح بين 600-850 درجة مئوية.

1. المعادن والتركيب الكيميائي

ويبدأ حديد الدكتايل SiMo من قاعدة من حديد الجرافيت الكروي (SG Iron)، الذي يتم إنتاجه بإضافة المغنيسيوم إلى الحديد الرمادي المنصهر لتشكيل عقيدات الجرافيت بدلاً من الرقائق. وترفع درجات الموليبدينوم عالية السيليكون محتوى السيليكون إلى 2.8-5 % والموليبدينوم إلى 0.5-1 % بالكتلة، مع التحكم في توازن الكربون (3.2-3.6 %) والسيليكون (2.8-5 %) للحفاظ على العقيدات وتجنب مشاكل الجرافيت. يعمل الموليبدينوم كعامل كربيد قوي ويثبّت المصفوفة في درجات الحرارة المرتفعة، مما يثبط التحول من الكروية إلى الجرافيت ويؤخر تحلل البرليت أثناء التعرض الحراري. التركيب الاسمي النموذجي لصف SiMo4-0.5 هو: توازن الحديد، C 3.3 %، Si 4.2 %، Mn 0.25 %، P ≤0.03 %، S ≤0.02 %، Mo 0.5 %. تزيد المتغيرات مثل SiMo5-1 من الموليبدينوم إلى 1 % لمقاومة زحف أكبر، وإن كان ذلك مع ليونة أقل قليلاً إذا لم تتم المعالجة الحرارية بشكل مناسب.

أدوار السبائك الرئيسية

• السيليكون (Si): يعزز المصفوفة الحديدية، ويعزز مقاومة الأكسدة، ويزيد من قوة الزحف في درجات الحرارة العالية.

• الموليبدينوم (Mo): يشكل كربيدات مستقرة، ويؤخر النمو المفرط للحبوب، ويحسن من عمر التمزق الإجهادي تحت الأحمال الدورية.

• المغنيسيوم (Mg): يضمن شكل الجرافيت الكروي من أجل الليونة والمتانة.

2. البنية المجهرية واستراتيجيات المعالجة الحرارية

عادةً ما تتكون البنية المجهرية لحديد الدكتايل SiMo من عقيدات الجرافيت الكروية داخل مصفوفة حديدية أو مصفوفة بيرليتيك، اعتمادًا على المعالجة الحرارية بعد الصب. وبدون معالجة، يمكن أن يؤدي المحتوى العالي من سيليكون سي إلى استقرار الفريت، بينما تشجع مستويات المنيوم العالية على تكوين البرليت - وكلاهما مرغوب فيه لقوة درجات الحرارة العالية. غالبًا ما يتطلب الأداء الأمثل التلدين دون الحرج (على سبيل المثال، 790 درجة مئوية لمدة 4 ساعات، تبريد الهواء) لتخفيف الضغوط الداخلية وتكريس أي كربيدات وتجانس المصفوفة.

2.1 البنية المجهرية كما هي مصبوبة

• مصفوفة حديدية: سائد عند نسب Si/Mo الأعلى؛ مقاومة ممتازة للإجهاد الحراري ولكن قوة معتدلة.

• المصفوفة اللؤلؤية: يتم تحقيقه باستخدام سيليكون أقل أو مواد مضافة؛ يوفر قوة شد أعلى ولكن ليونة أقل بشكل هامشي في درجات الحرارة المحيطة.

2.2 التلدين دون الحرج

تعمل دورات التلدين دون الحرجة (700-800 درجة مئوية) على تحسين مورفولوجيا الكربيد، وتقليل الضغوطات الداخلية المتبقية، وتعزيز مقاومة الزحف من خلال تعزيز التوزيع المنتظم للعقيدات. يمكن أن يؤدي التلدين المفرط إلى خشونة الغرافيت الكروية، وبالتالي يجب التحكم في الأوقات ودرجات الحرارة بإحكام.

2.3 التقسية والتبريد (اختياري)

يمكن أن يحقق حديد الدكتايل الأوستيمبرد SiMo المقوى بحديد الدكتايل (ADI SiMo) البنى المجهرية المارتنسيتية أو الأوزفيريتيّة مع قوة استثنائية ومقاومة للتآكل على حساب تعقيدات إضافية للمعالجة الحرارية.

3. الخواص الميكانيكية

الجدول 1. الخواص الميكانيكية المقارنة لحديد SG القياسي وحديد الدكتايل SiMo4-0.5 وحديد الدكتايل SiMo المقوى.

• قوة الشد عند درجات الحرارة المرتفعة: يتفوق أداء درجات SiMo على حديد SG القياسي بمقدار 20-30 % عند درجات حرارة تتراوح بين 500-800 درجة مئوية بسبب كربيدات الميو المستقرة.

• مقاومة الزحف: تعزّز إضافة 0.5-1 % Mo من عمر الزحف بما يصل إلى 200 % تحت أحمال دورية تتراوح بين 600-750 درجة مئوية مقارنةً بمكواة الدكتايل غير المخلوطة.

• الصلابة والتآكل: تحافظ متغيرات SiMo على قيم HB أعلى من 300 بعد التعرض لدرجات الحرارة العالية لفترات طويلة، مما يقلل من التشظي الناجم عن التقشر في مكونات العادم.

4. الثبات الحراري ومقاومة الأكسدة

صُمم حديد الدكتايل SiMo المطاطي من SiMo لبيئات تصل درجة حرارتها إلى 850 درجة مئوية، مما يحقق التوازن بين القوة الحرارية والحماية من الأكسدة دون اللجوء إلى سبائك النيكل العالية.

4.1 حركية الأكسدة

ويشكل المحتوى العالي المتأصل من Si-i مقياسًا وقائيًا غنيًا بأكسيد السيليكون يلتصق بالمصفوفة، مما يحد من زيادة الكتلة وتشقق المقياس أثناء التدوير الحراري. في الاختبارات الدورية التي تصل إلى 900 درجة مئوية، تُظهر درجات SiMo 20 مجم/سم² لحديد SG القياسي.

4.2 مقاومة الإرهاق الحراري

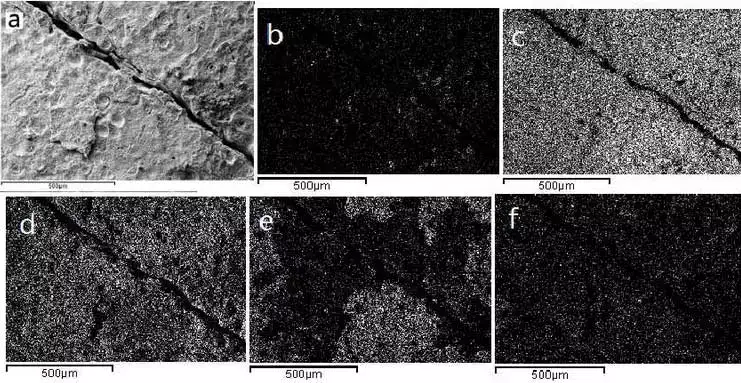

تبدأ التشققات الناتجة عن الإجهاد الحراري في عقيدات الجرافيت في حديد SG المصبوب، ولكن مصفوفة SiMo الحديدية والكربيدات المستقرة توزع الضغوط بشكل متساوٍ، مما يزيد من عمر الإجهاد بمقدار 50-100 % تحت دورة 500-800 درجة مئوية.

4.3 سلوك الانزلاق-التمزق الزلزالي

يُظهر اختبار تمزق الإجهاد عند درجة حرارة 700 درجة مئوية أن SiMo4-0.5 يتحمل 15 ميجا باسكال لمدة 100 ساعة قبل التمزق، مقارنةً ب 5 ميجا باسكال لحديد الدكتايل غير المخلوط، مما يؤكد ملاءمته للخدمة المستمرة في درجات الحرارة العالية.

5. الإنتاج ومراقبة الجودة

5.1 تحضير الذوبان والسبائك

يبدأ إنتاج حديد الدكتايل SiMo من حديد الدكتايل SiMo بقاعدة من الحديد الرمادي المنصهر الذي يحتوي على 3.2-3.6 % C، والذي يضاف إليه السيليكون (2.8-5 %) والموليبدينوم (0.5-1 %) بدقة تحت غطاء خامل لمنع الأكسدة. يتم إدخال سبائك Fe-Si عالية النقاء وسبائك Fe-Mo الرئيسية عند درجة حرارة 1400-1450 درجة مئوية، مما يضمن توزيعًا متجانسًا؛ ثم يتم حقن عقيدات المغنيسيوم بعد ذلك لتكوير الجرافيت.

5.2 التلقيح والتبريد

يعمل التلقيح المتحكم به باستخدام ملقحات الفيروسيليكون على ضبط عدد العقيدات (≥ 100 عقدة/مم²) ومورفولوجيا الجرافيت؛ ويحدد تصميم القالب وسماكة مقطع الصب معدلات التبريد لتحقيق التوازن بين صلابة المصفوفة وسلامة العقيدات. تتم مراقبة منحنيات التبريد عن طريق المزدوجات الحرارية لمنع مناطق التبريد أو النمو العمودي.

5.3 بروتوكولات المعالجة الحرارية

يعمل التلدين تحت الحرج (700-800 درجة مئوية، 3-5 ساعات) على تخفيف الضغوط المتبقية وإزالة الكربيدات الكروية وتعزيز مصفوفة موحدة من الحديد أو اللؤلؤ مصممة خصيصًا لظروف الخدمة. ينتج عن عملية التلدين الاختيارية (التصلب الاختياري (التصلب عند 900 درجة مئوية تقريبًا ثم الثبات عند 350-400 درجة مئوية) بنى مجهرية أوسفريتية (ADI SiMo)، مما يوفر قوة شد تصل إلى 150 كيلو باسكال (1035 ميجا باسكال) على حساب المعالجة الإضافية.

5.4 الفحص غير التدميري وفحص المعادن

وتخضع كل سبيكة لاختبار NDT-RAM لتقييم ترددات الرنين الطبيعية، مما يكشف عن الفراغات الداخلية أو بقايا الجرافيت الصفائحي التي تضر بالسلامة الميكانيكية. ويتحقق التحليل الطيفي من تركيزات العناصر في حدود ± 0.02 % من الهدف، وتؤكد المقاطع العرضية المعدنية على العقيدات وعدد العقيدات وتوزيع طور المصفوفة بين الفريت والبيرلايت.

6. التطبيقات ودراسات الحالة

6.1 أنظمة عادم السيارات

إن حديد الدكتايل SiMo هو المادة المفضلة لمشعبات العادم وأغطية الشاحن التوربيني، حيث تتجاوز درجات حرارة التشغيل 700 درجة مئوية. تُظهر دراسات الحالة أن سبائك SiMo4-0.5 تحتفظ بأكثر من 90 % من قوة الشد في درجة حرارة الغرفة عند 750 درجة مئوية مع تشظٍ ضئيل في القشور بعد 500 دورة حرارية.

6.2 الأفران الصناعية ومكونات الاحتراق الصناعي

في المفاعلات البتروكيماوية وأفران صهر الزجاج، تتحمل مكونات SiMo درجات حرارة دورية تصل إلى 850 درجة مئوية. وتشير الأبحاث إلى تحسن ضعفين في العمر الافتراضي للإجهاد والتمزق عند درجة حرارة 800 درجة مئوية مقارنةً بالحديد القياسي SG، مع تشكيل قشور واقية غنية بأكسيد السيليكون للحد من الأكسدة إلى أقل من 5 ملغم/سم² بعد 100 ساعة.

6.3 التوربينات الغازية وقطاع الطاقة

تستخدم ناشرات التوربينات الغازية الحاصلة على براءة اختراع حديد SiMo لاستغلال قوة الزحف في درجات الحرارة العالية وتخميد الاهتزاز، مما يقلل من التشقق الدقيق تحت الأحمال الدورية. وتكشف الاختبارات المقارنة أن أنواع SiMo المختلفة تحقق عمر إجهاد أطول بمقدار 20 % عند درجة حرارة 600 درجة مئوية مقارنةً بالفولاذ المصبوب عالي الكروم المماثل.

7. تحليل التكاليف المقارنة

*مقدّرة على مدى 20 عاماً بما في ذلك تكاليف الصيانة ووقت التعطل.

كما تعمل أنظمة إدارة الجودة (IATF 16949) على خفض نفقات الضمان وإعادة العمل لمسابك السيارات والمسابك الصناعية.

8. الاعتبارات البيئية والاستدامة

يدعم حديد الدكتايل SiMo المطاطي مبادئ الاقتصاد الدائري:

• محتوى عالي المعاد تدويره: تحتوي المسبوكات على 90 ≥ 90 % من خردة الحديد والصلب المعاد تدويرها، مع فقدان شبه معدوم للجودة عند إعادة الصهر.

• طاقة مجسدة أقل: تُظهر تقييمات دورة الحياة أن أنابيب ومكونات حديد الدكتايل ومكوناته تنبعث منها كمية أقل من 30-40 % من ثاني أكسيد الكربون مقارنةً بالصلب أو الأجزاء المماثلة المصنوعة من السبائك الفائقة، ويعزى ذلك إلى انخفاض متطلبات السبائك والطاقة.

• قابلية إعادة التدوير: في نهاية العمر الافتراضي، يتم صهر مصبوبات SiMo في أفران القوس الكهربائي؛ حيث تتجنب الشحنات الإضافية الخالية من الزنك جريان المعادن الثقيلة، على عكس بعض أنواع الفولاذ المطلي.

• تمديد عمر الخدمة: تعمل مكاوي SiMo المقاومة للإجهاد الحراري والزحف، وتعمل لمدة تتراوح بين 15 و20 عامًا في ظروف قاسية قبل إجراء عمليات تجديد كبيرة، مما يقلل من دوران المواد وعبء دفن النفايات.

9. الأسئلة المتداولة

س1: ما الذي يميز حديد الدكتايل SiMo عن حديد الدكتايل القياسي على مستوى البنية المجهرية؟

ويمتاز حديد الدكتايل SiMo عن طريق خلط حديد الجرافيت الكروي مع سيليكون مرتفع (2.8-5 %) وموليبدينوم (0.5-%)، مما يغير بنيته المجهرية بشكل أساسي مقارنةً بحديد الدكتايل القياسي. في حديد الدكتايل غير المخلوط، تتكون المصفوفة عادةً من البرليت أو الفريت الذي يحدده معدل التبريد وممارسات التلقيح، وعقيدات الجرافيت المنتشرة بشكل منتظم لتوفير الليونة والمتانة. ومع ذلك، في درجات SiMo، يزيد تأثير السيليكون القوي المثبت للفريت من تأثير السيليكون في زيادة الجزء الحديدي من المصفوفة، مما يعزز مقاومة الصدمات الحرارية ويقلل من انتشار الكربون الذي يؤدي إلى تكوين الكربيد في درجات الحرارة العالية. كما يعمل الموليبدينوم كعامل قوي لتكوين الكربيدات، حيث يثبّت حدود الحبيبات ويؤخر التحول من البرليت إلى الفريت أثناء التعرض الحراري، مما يعزز مقاومة الزحف وعمر التمزق الإجهادي بما يصل إلى 200 % عند درجة حرارة 600-750 درجة مئوية مقارنةً بحديد الدكتايل غير المخلوط. تكشف الصور المجهرية عن وجود عقيدات جرافيت أدق وموزعة بشكل أكثر اتساقًا داخل مصفوفة مختلطة من الحديد الحديدي - اللؤلؤي أو مصفوفة حديدية بالكامل، اعتمادًا على المعالجات الحرارية بعد الصب مثل التلدين دون الحرج (700-800 درجة مئوية) أو التلدين الاختياري بالحرارة العالية الذي يعمل على تحسين كربيدات المصفوفة والضغوطات المتبقية لتكييف الخواص الميكانيكية للخدمة الدورية في درجات الحرارة العالية.

س2: كيف تتم المقارنة بين مقاومة الأكسدة لحديد الدكتايل SiMo في ظل الأحمال الحرارية الدورية؟

تنشأ مقاومة الأكسدة في حديد الدكتايل SiMo بشكل رئيسي من تكوين طبقة أكسيد السيليكون المخصب (SiO₂) على السطح عند تعريضه لدرجات حرارة عالية (حتى 900 درجة مئوية). في الاختبارات الحرارية الدورية، تُظهر مكاوي الجرافيت الكروية القياسية نموًا سريعًا في القشور (> 20 مجم/سم² بعد 100 ساعة عند 900 درجة مئوية) مع تشظٍّ متكرر بسبب عدم التطابق في التمدد الحراري بين الأكسيد والركيزة. وعلى العكس من ذلك، تحدّ درجات SiMo من الأكسدة إلى أقل من 5 ملغم/سم² بعد التعرض نفسه، وذلك بفضل المقياس المستمر والغني بالسيليكون الذي يعالج الشقوق الدقيقة ذاتيًا أثناء دورات التبريد. تُظهر اختبارات الإجهاد الحراري كذلك أن حديد SiMo يضاعف عدد الدورات قبل بدء التشقق (من 500 دورة تقريبًا في حديد SG إلى 1000 دورة تقريبًا في SiMo) تحت منحدرات 500-800 درجة مئوية، ويعزى ذلك إلى الليونة الفائقة للمصفوفة الحديدية وقدرة كربيدات الميو المستقرة على إعادة توزيع الضغوط الموضعية حول عقيدات الجرافيت. هذا الأداء يجعل من حديد الدكتايل SiMo مادة مفضلة للمكونات المعرضة لدورات بدء التشغيل والإيقاف المتكرر في عادم السيارات وأنظمة التسخين الصناعية.

س3: ما هي تدابير مراقبة الجودة التي تضمن اتساق الأداء الميكانيكي في مصبوبات SiMo؟

ينطوي ضمان الأداء الميكانيكي المتسق في مصبوبات حديد الدكتايل SiMo على ضوابط عملية ومعايير اختبار صارمة. أثناء عملية الصهر وإضافة السبيكة، تتحقق أجهزة التحليل الطيفي الكيميائي من محتويات سيليكون ومو في حدود ± 0.02 % من الهدف لتجنب عدم تجانس المصفوفة الذي يمكن أن يؤدي إلى تشتت الخصائص. تراقب مستشعرات التحليل الحراري (TDA) التصلب، وتتأكد من تطابق منحنيات معدل التنوي والنمو مع نوافذ العملية المحددة، وبالتالي التحكم في عدد عقيدات الجرافيت (≥ 100 / مم²) وتوزيع الحجم. بعد الصب، تخضع كل قطعة لاختبار التردد الرنيني NDT-RAM للكشف عن الانقطاعات الداخلية مثل المسامية أو مناطق البرودة التي تضر بالسلامة. يؤكّد الفحص المعدني للمقاطع التمثيلية وجود عقيدات (> 80 % من الجرافيت الكروي) وعدد العقيدات وكسور طور المصفوفة (نسب الفريت إلى البرليت المستهدفة). وأخيرًا، تتحقق الاختبارات الميكانيكية - الشد والصلابة (HB) والتمزق الزاحف عند درجة حرارة 600 درجة مئوية - من أن كل دفعة تحقق الحد الأدنى المحدد (على سبيل المثال، 65 كيلو باسكال من الشد و15 ميجا باسكال من قوة الزحف عند 100 ساعة) قبل الشحن.

س4: هل يمكن لحام حديد الدكتايل SiMo أو إصلاحه في الموقع؟

ويتطلب لحام حديد الدكتايل SiMo لحام حديد الدكتايل إجراءات متخصصة لتجنب تكون الشقوق بسبب التدرجات الحرارية العالية وترسيب الكربيد. يخفف التسخين المسبق إلى 250-300 درجة مئوية من التبريد السريع، كما أن قضبان الحشو ذات السيليكون المنخفض (≤ 1 %) ومحتوى النيكل تعزز مناطق اللحام المطيلة. تعمل المعالجة الحرارية بعد اللحام (التلدين عند 700 درجة مئوية لمدة 2-4 ساعات) على تخفيف الضغوطات المتبقية وتزيل أي كربيدات في منطقة اللحام. بالنسبة للإصلاحات الميدانية، توفر تقنيات الربط على البارد باستخدام مركبات إصلاح المعادن القائمة على الإيبوكسي حلاً مؤقتًا حتى 400 درجة مئوية ولكنها غير مناسبة للخدمة المستمرة في درجات الحرارة العالية. وبالتالي، تقتصر الإصلاحات في الموقع بشكل عام على استعادة الطلاءات الواقية من التآكل أو اللمسات الهيكلية البسيطة، مع التوصية بالاستبدال الكامل للمكونات الحرجة ذات درجة الحرارة العالية.

السؤال 5: ما هي اعتبارات التصميم التي تعمل على تحسين طول عمر مكونات SiMo؟

لزيادة طول العمر الافتراضي إلى أقصى حد، يجب على المصممين مراعاة التمدد الحراري التفاضلي بين حديد الدكتايل SiMo (CTE ≈ 12 × 10 × 10 ⁶/°ج) ومواد التزاوج مثل الفولاذ أو السيراميك. يقلل دمج وصلات التمدد وفلنجات التثبيت المتوافقة من مركزات الضغط في الواجهات. يجب أن تتجاوز سماكة الجدار 5 مم لضمان وجود كتلة حرارية كافية، مما يمنع ارتفاع درجة حرارة البقع الساخنة الموضعية وتقليل الاختلافات في حجم المقطع لتجنب التبريد غير المتساوي أثناء الصب. يؤثر تشطيب السطح أيضًا على الأكسدة: تحديد Ra ≤ 3.2 ميكرومتر يقلل من نقاط التصاق الأكسيد. وأخيرًا، يضمن تحديد معالجات التلدين دون الحرجة أو معالجات التلدين الأوستيمبيرينغ استنادًا إلى ملفات تعريف درجة حرارة الخدمة أن البنية المجهرية - الفريت أو الأوزفريت - تتوافق مع مقاومة الزحف والتعب المطلوبة.

س6: كيف تقارن البصمة البيئية لدورة حياة حديد الدكتايل SiMo مع البدائل؟

تقارن تحليلات دورة الحياة بين مراحل الإنتاج والاستخدام ونهاية العمر الافتراضي. إن الطاقة المتجسدة في حديد الدكتايل SiMo أقل من سبائك النيكل والفولاذ المقاوم للحرارة لأن السيليكون والموليبدينوم يشكلان 3-6 1 تيرابايت 3 تيرابايت فقط من السبيكة مقابل 20-50 1 تيرابايت 3 تيرابايت 1 تيرابايت 3 تيرابايت من العناصر المكلفة في السبائك الفائقة. أثناء التشغيل، تقلل كفاءته الحرارية ومقاومته للأكسدة من تكرار الصيانة والاستبدال، مما يقلل من انبعاثات الكربون التشغيلية. وفي نهاية العمر التشغيلي، ينتج عن استعادة الخردة في أفران القوس الكهربائي إمكانية إعادة تدوير ما يقرب من 100 % دون الحاجة إلى فصل الزنك أو العناصر السامة المتخصصة، على عكس الفولاذ المطلي أو المواد القائمة على النيكل، والتي تحتاج إلى إعادة صهر وتكرير معقدة. وعمومًا، يُظهر SiMo بصمة كربونية أقل بمقدار 30-40 % لكل دورة حياة مكون مقارنةً بمثيلاته من الفولاذ المقاوم للحرارة.

س7: هل هناك قيود على استخدام حديد الدكتايل SiMo في البيئات المسببة للتآكل؟

في حين أن سبائك SiMo تتفوق في مقاومة الأكسدة والإجهاد الحراري، إلا أنها عرضة للتآكل في البيئات المائية الغنية بالأحماض أو الكلوريد إذا لم تكن محمية. تُظهر الدراسات زيادة معدلات التآكل في محاليل كلوريد الصوديوم بدرجة 0.6 م من كلوريد الصوديوم و0.5 م من كلوريد الصوديوم مع محتوى المونيوم الذي يتجاوز 1 % الذي يفاقم قليلاً من التآكل بسبب شبكات الكربيد التي تعمل كمواقع جلفانية. يوصى باستخدام الطلاءات الواقية - مثل بطانات الألومنيوم أو السيراميك - للتعرض المستمر للوسائط العدوانية. يمكن للحماية الكاثودية أن تخفف من التآكل العام ولكنها تتطلب تصميمًا دقيقًا لتجنب التقصف الهيدروجيني تحت الأحمال الحرارية الدورية. وبالتالي، بالنسبة للتعرض المتزامن لدرجات الحرارة العالية والتعرض الكيميائي في وقت واحد، فإن الأنظمة المزدوجة التي تجمع بين الركيزة الحديدية SiMo والطلاءات العازلة عالية الأداء هي المعيار الصناعي.

السؤال 8: ما هي التطورات الناشئة التي تشكل مستقبل حديد الدكتايل SiMo؟

تتيح التطورات في التحكم في المعالجة، ولا سيما التحليل الحراري عبر الإنترنت مع الذكاء الاصطناعي، تحكمًا أكثر إحكامًا في بارامترات التصلب، مما يقلل من معدلات الخردة بما يصل إلى 15 % ويزيد من تحسين الاتساق الميكانيكي. تهدف الأبحاث في مجال السبائك الدقيقة مع النيوبيوم والكروم إلى تحسين تشتت الكربيد، مما يعزز أداء الزحف عند 800-900 درجة مئوية بمقدار 10-20 % إضافية دون التضحية بالليونة. وعلاوة على ذلك، يتيح دمج التصنيع الإضافي لتصميم القوالب قنوات تبريد مطابقة، مما يقلل من التدرجات الحرارية من مقطع إلى آخر ويؤدي إلى هياكل مجهرية أكثر اتساقاً. أخيرًا، توجه تقييمات دورة الحياة بشكل متزايد تطوير السبائك لتقليل الكربون المتجسد، مع تخفيضات مستهدفة تبلغ 20 % في انبعاثات ثاني أكسيد الكربون بحلول عام 2030 من خلال تحسين مصادر الخردة وعمليات الصهر ذات درجة الحرارة المنخفضة.

المراجع:

• حديد الدكتايل - ويكيبيديا
• المواصفات القياسية ASTM A897 لمسبوكات حديد الدكتايل عالية السيليكون لخدمة درجات الحرارة المرتفعة - ASTM International
• حديد الدكتايل المقاوم للحرارة العالية والمقاوم للحرارة - الرابطة الدولية لمعايير مسبك حديد الجرافيت الكروي الكروي (ISSFSA)
• نظام إدارة الجودة IATF 16949 IATF 16949 لصناعة السيارات - IATF الرقابة العالمية
• الخواص الميكانيكية والحرارية لحديد الدكتايل - صندوق الأدوات الهندسية
