صمام فحص كروي كروي من حديد الدكتايل الفلوماتيك: المواصفات والميزات والتطبيقات

الوقت:2025-05-15

شركة فلوماتيك هي شركة أمريكية مرموقة لتصنيع الصمامات معروفة بإنتاج صمامات التحكم في المياه ومياه الصرف الصحي عالية الأداء. ومن بين مجموعتها الواسعة من المنتجات، تم تصميم الصمام اللا ارتدادي الكروي المصنوع من حديد الدكتايل لتوفير الأداء الأمثل في مختلف أنظمة معالجة السوائل.

الصمام اللا ارتدادي الكروي المصنوع من حديد الدكتايل هو نوع من الصمامات غير المرتجعة التي تسمح للسائل بالتدفق في اتجاه واحد فقط. ويستخدم كرة كروية كآلية إغلاق. تكون هذه الصمامات فعالة بشكل خاص في الأنظمة التي يكون فيها منع التدفق العكسي أمرًا بالغ الأهمية، مثل معالجة مياه الصرف الصحي ومحطات ضخ مياه الصرف الصحي وأنظمة مياه الأمطار.

الملامح الرئيسية لصمامات الفحص الكروية المصنوعة من حديد الدكتايل الفلوماتيك:

الميزة الوصف
المواد حديد الدكتايل ASTM A536
العملية أوتوماتيكي، بمساعدة الجاذبية أو محملة بنابض
اتجاه التدفق أحادي الاتجاه
التطبيق أنظمة المياه والصرف الصحي والصناعي
المقاسات 1½" إلى 16"
تصنيف الضغط حتى 250 رطل لكل بوصة مربعة (تختلف حسب الطراز)
الامتثال للمعايير معتمدة من ANSI وAWA وNSF/ANSI 372 ومعتمدة من ANSI 372 خالية من الرصاص

1. فهم المادة: لماذا حديد الدكتايل؟

يُعد حديد الدكتايل، وخاصةً ASTM A536 درجة ASTM A536 65-45-12، الخيار المفضل لصمامات الفحص الكروية الفلوماتيكية نظرًا لخصائصه الميكانيكية والفيزيائية الفائقة مقارنةً بالحديد الزهر الرمادي التقليدي.

فوائد حديد الدكتايل في بناء الصمامات:

الممتلكات حديد الدكتايل حديد زهر رمادي
قوة الشد 65,000 رطل لكل بوصة مربعة ~حوالي 30,000 رطل لكل بوصة مربعة
الاستطالة 12% <1%
مقاومة الصدمات عالية منخفضة
مقاومة التآكل محسّن بطبقات الإيبوكسي سطح أكثر انخفاضاً وأكثر مسامية
المتانة عمر خدمة طويل أقصر تحت الأحمال الثقيلة

إن المزيج من القوة ومقاومة التآكل والمرونة يجعل صمامات حديد الدكتايل مناسبة للبيئات العدوانية، بما في ذلك مياه الصرف الصحي ومياه الأمطار وأنظمة المياه الصناعية.

2. مبدأ عمل صمامات الفحص الكروية

يعمل الصمام اللا ارتدادي الكروي باستخدام كرة مغلفة بالمطاط أو كرة معدنية تتحرك بحرية داخل جسم الصمام. عندما يتدفق السائل في الاتجاه الصحيح، فإنه يدفع الكرة بعيداً عن المقعد، مما يسمح بالمرور. عندما يتوقف التدفق أو ينعكس، تقوم الجاذبية أو آلية زنبركية بإعادة الكرة إلى المقعد، مما يغلق مسار التدفق ويمنع التدفق العكسي.

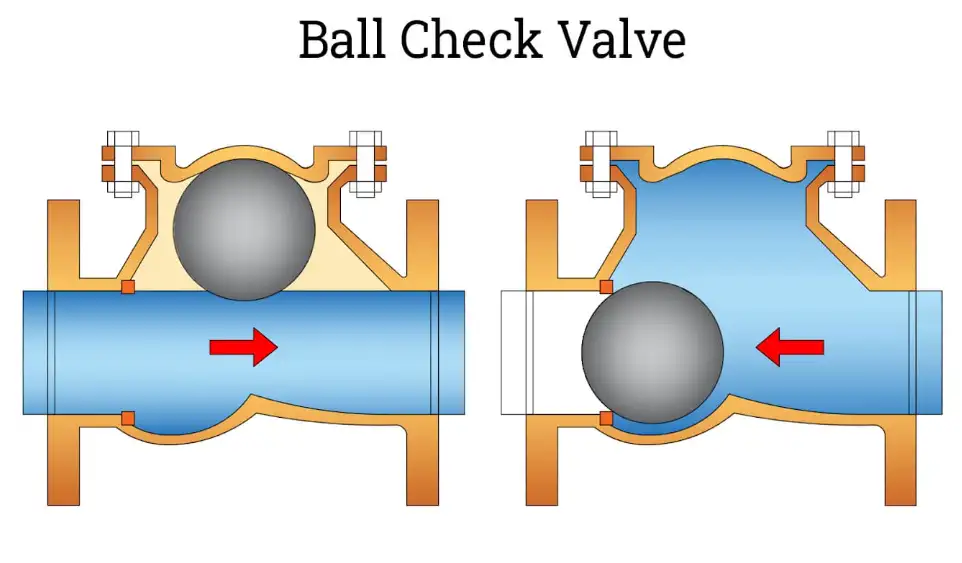

رسم تخطيطي: آلية عمل صمام الفحص الكروي

آلية عمل صمام الفحص الكروي
آلية عمل صمام الفحص الكروي

مزايا آلية صمام الفحص الكروي:

  • تصميم بسيط مع الحد الأدنى من الأجزاء المتحركة

  • متطلبات صيانة منخفضة

  • مقاومة الانسداد بالمواد الصلبة أو الحطام

  • مناسبة للتركيبات الرأسية والأفقية

3. نماذج ومواصفات صمام الفحص الكروي الفلوماتيكي

تقدم Flomatic مجموعة متنوعة من صمامات فحص كريات حديد الدكتايل الكروية تحت أرقام طرازات مختلفة، كل منها مصمم لتلبية متطلبات نظام معين.

الطراز نطاق الحجم تصنيف الضغط نهاية الاتصال نوع الكرة التطبيقات
الموديل 408 2" - 16" 150 رطل لكل بوصة مربعة ذو حواف مطاط بونا-ن مياه الصرف الصحي، مياه الصرف الصحي
موديل 408S 2" - 12" 250 رطل لكل بوصة مربعة ذو حواف الفولاذ المقاوم للصدأ أنظمة الضغط العالي
الطراز 80DI 1½" - 10" 150 رطل لكل بوصة مربعة مترابطة كرة نيتريل المياه الصناعية
الطراز 80ED 2" - 12" 200 رطل لكل بوصة مربعة مطلي بالإيبوكسي كرة إيبوكسي مياه العواصف

جميع الموديلات معتمدة بأنها خالية من الرصاص ومطابقة لمعايير الصناعة مثل NSF/ANSI 372.

4. تطبيقات صمامات الفحص الكروية المصنوعة من حديد الدكتايل الفلوماتيك

تُستخدم هذه الصمامات على نطاق واسع في الأنظمة البلدية والصناعية بسبب متانتها وموثوقيتها وتوافقها مع الوسائط القاسية. وتشمل قطاعات الاستخدام الشائعة ما يلي:

  • محطات معالجة مياه الصرف الصحي

  • محطات رفع مياه الصرف الصحي

  • أنظمة نقل السوائل الصناعية

  • خطوط إمداد المياه البلدية

  • أنظمة الري

  • أنظمة مياه الأمطار والصرف الصحي

وهي مفيدة بشكل خاص في الأنظمة التي تعاني من التدفق المتقطع، حيث يكون منع التدفق العكسي أمرًا بالغ الأهمية.

5. إرشادات التركيب والصيانة

إن التركيب السليم والصيانة الدورية أمران ضروريان لطول عمر وأداء الصمامات اللاعقاب الكروية المصنوعة من حديد الدكتايل.

نصائح للتركيب:

  • تأكد من أن سهم التدفق على الصمام يطابق اتجاه تدفق النظام.

  • قم بالتثبيت في وضع أفقي مع وضع الكرة على المقعد.

  • بالنسبة للتركيبات الرأسية، تأكد من أن التدفق لأعلى.

  • استخدم حشوات متوافقة مع وسائط السوائل.

  • اربط براغي الحافة بعزم دوران متساوٍ لتجنب التشويه.

توصيات الصيانة:

المهمة التردد الغرض
الفحص البصري شهرياً تحقق من عدم وجود تلف خارجي
التفتيش الداخلي سنوياً افحص تآكل الكرة والمقعد
التنظيف حسب الحاجة إزالة الحطام أو التراكمات
إعادة الطلاء (إذا لزم الأمر) كل 5-7 سنوات الحفاظ على الحماية من التآكل

6. المزايا مقارنة بالأنواع الأخرى من صمامات الفحص

توفر صمامات الفحص الكروية المصنوعة من حديد الدكتايل من فلوماتيك مزايا مميزة مقارنة بصمامات الفحص المتأرجحة وصمامات فحص الحجاب الحاجز.

الميزة صمام الفحص الكروي صمام الفحص المتأرجح صمام فحص الحجاب الحاجز
مناولة الحطام ممتاز معتدل فقير
متطلبات الصيانة منخفضة متوسط عالية
توجيه التثبيت عمودي/أفقي يفضل الأفقي أفقي في الغالب
مستوى الضوضاء هدوء ضوضاء عند الإغلاق هدوء
مقاومة التدفق معتدل منخفضة عالية

وهذا يجعل الصمامات اللاارتدادية الكروية مثالية للأنظمة التي تتعامل مع المواد الصلبة أو ذات أنماط التدفق المتقلبة.

7. شهادات الصناعة والامتثال

تم تصميم صمامات Flomatic لتلبية معايير الصناعة الصارمة أو تجاوزها، مما يضمن السلامة والامتثال في مختلف المناطق.

  • معتمدة من NSF/ANSI 372 (خالية من الرصاص)

  • متوافق مع AWWA C508

  • صُنع في منشآت حاصلة على شهادة ISO 9001:2015

  • متوافق مع قانون الشراء الأمريكي

تضمن هذه الشهادات للمستخدمين جودة المنتج ومتانته وسلامته في أنظمة مياه الشرب.

8. معايير الاختيار للمشترين

يعتمد اختيار الصمام الصحيح على عدة عوامل خاصة بالنظام:

عامل الاختيار التوصية
نوع السائل التأكد من التوافق مع الكرة ومواد المقعد
معدل التدفق مطابقة حجم الصمام مع متطلبات تدفق النظام
نطاق الضغط تحقق من تصنيف الضغط للطراز المحدد
توجيه الصمام اختر الطراز المصمم للوضع المقصود
نطاق درجة الحرارة النظر في سلوك المادة عند درجة حرارة التشغيل
تفضيل الصيانة اختر صمامات التنظيف الذاتي للأنظمة المتسخة

استشر دائمًا أوراق البيانات الفنية لفلوماتيك واطلب الدعم للتطبيقات المعقدة.

فيديو يوتيوب موصى به

🎥 الصمامات الفلوماتيكية أثناء العمل - كيفية عمل الصمامات ذات الفحص الكروي

يقدم هذا الفيديو شرحًا مرئيًا لتشغيل الصمامات اللولبية اللا ارتدادية وأفضل ممارسات التركيب.

الأسئلة الشائعة (FAQs)

1. ما هو معدل الضغط الأقصى لصمامات فلوماتيك الكروية اللولبية المصنوعة من حديد الدكتايل؟

يختلف تصنيف الضغط حسب الطراز. تتراوح صمامات الفحص الكروية المصنوعة من حديد الدكتايل الفلوماتيك اللولبي بشكل عام من 150 PSI إلى 250 PSI. على سبيل المثال، تم تصنيف الموديل 408 على أنه يتحمل 150 رطل لكل بوصة مربعة في حين أن الموديل 408S يمكنه تحمل ضغط يصل إلى 250 رطل لكل بوصة مربعة. عند اختيار الصمام، من الضروري التحقق من ضغط تشغيل نظامك والرجوع إلى أوراق البيانات الفنية. لا يؤثر تصنيف الضغط على أداء الصمام فحسب، بل يؤثر أيضًا على طول عمره وسلامته في ظل ظروف التدفق الديناميكي. ضع دائمًا هامش أمان أعلى من ذروة ضغط نظامك لمنع تعطل الصمام.


2. هل يمكن لصمامات الفحص الكروية المصنوعة من حديد الدكتايل الفلوماتيك أن تتعامل مع مياه الصرف الصحي التي تحتوي على مواد صلبة؟

نعم، هذه الصمامات مصممة خصيصًا للعمل في الأنظمة التي تحتوي على مواد صلبة عالقة أو حمأة أو حطام. آلية الكرة العائمة الحرة تقاوم الانسداد، والجزء الداخلي الأملس يقلل من تراكم الرواسب. القطر الداخلي للصمام ومسار التدفق الخالي من العوائق يجعله مناسبًا لأنظمة الصرف الصحي البلدية ونقل الطين وأنظمة النفايات الصناعية. بالمقارنة مع الصمامات المتأرجحة أو صمامات الحجاب الحاجز، يوفر تصميم صمام الفحص الكروي خصائص تنظيف ذاتي أفضل وفترات خدمة أطول في مثل هذه التطبيقات.


3. كم مرة يجب صيانة صمام فحص كروي من حديد الدكتايل؟

تعتمد الصيانة الروتينية على بيئة التشغيل. في أنظمة المياه النظيفة، عادة ما تكون عمليات الفحص السنوية كافية. ومع ذلك، في الوسائط العدوانية أو ذات الرواسب الثقيلة، قد تكون هناك حاجة لإجراء فحوصات ربع سنوية. تتضمن الصيانة تنظيف جسم الصمام، وفحص الكرة والمقعد بحثًا عن التآكل، وفحص الطلاء بحثًا عن التآكل. كما يؤدي التركيب السليم وتجنب المطرقة المائية إلى إطالة فترات الصيانة. يمكن للصمام الذي تتم صيانته بشكل جيد أن يتجاوز 20 عامًا من الخدمة الموثوقة.


4. هل تتوافق صمامات الفحص الكروية الفلوماتيكية مع معايير مياه الشرب؟

نعم. إن صمامات فلوماتيك اللولبية الكروية المصنوعة من حديد الدكتايل معتمدة من NSF/ANSI 372، مما يضمن أنها تلبي المتطلبات الخالية من الرصاص لأنظمة مياه الشرب. تضمن هذه الشهادة أن مواد الصمامات لا ترشح ملوثات ضارة وأنها آمنة لتوزيع مياه الشرب البلدية أو الخاصة. بالإضافة إلى ذلك، فإن تصميمها الداخلي المطلي بالإيبوكسي وبنيتها المقاومة للتآكل تعزز السلامة والامتثال على المدى الطويل.


5. ما هي مزايا جسم الصمام المصنوع من حديد الدكتايل على الفولاذ المقاوم للصدأ؟

في حين أن الفولاذ المقاوم للصدأ يوفر مقاومة ممتازة للتآكل، فإن حديد الدكتايل يوفر توازنًا أفضل بين القوة والمرونة والفعالية من حيث التكلفة. حديد الدكتايل أكثر مقاومة للصدمات ويمكنه التعامل مع صدمات النظام العابرة بشكل أكثر فعالية. كما أن تكلفته المنخفضة تجعله مثاليًا للتطبيقات ذات الأقطار الكبيرة. مع تبطين الإيبوكسي المناسب، يمكن لحديد الدكتايل أن يقترب من أداء التآكل الذي يوفره الفولاذ المقاوم للصدأ بجزء بسيط من السعر.


6. هل يمكن استخدام هذه الصمامات في التركيبات الرأسية؟

نعم. صُممت الصمامات اللا ارتدادية الكروية المصنوعة من حديد الدكتايل الفلوماتيك للتركيبات الرأسية والأفقية. بالنسبة للتركيبات الرأسية، يجب أن يكون التدفق دائمًا لأعلى للسماح للجاذبية بالمساعدة في إغلاق الكرة على المقعد عند توقف التدفق. هذا الاتجاه شائع في خطوط تفريغ المضخة. تأكد دائمًا من اتباع إرشادات التركيب للحصول على الأداء الأمثل.
