شفاه FF مقابل شفاه الترددات اللاسلكية: شرح الاختلافات الرئيسية، والتطبيقات، والفوائد الرئيسية

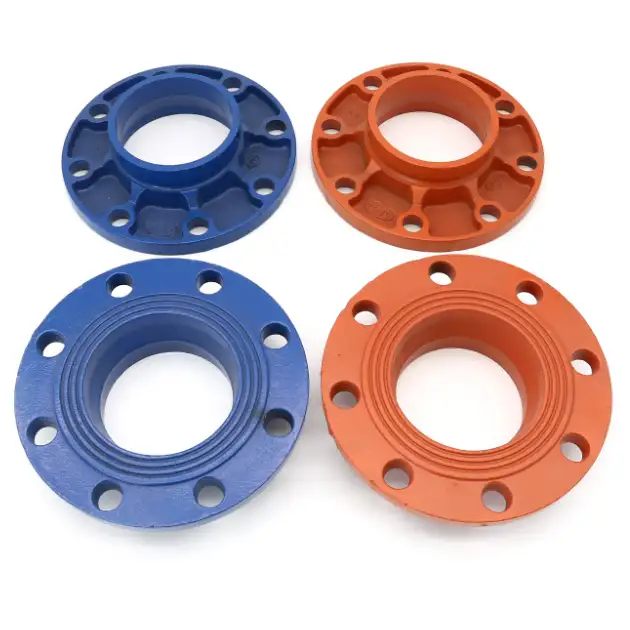

الشفاه هي مكونات أساسية في أنظمة الأنابيب المستخدمة لربط الأنابيب والصمامات والمعدات الأخرى. وتستخدم على نطاق واسع في مختلف الصناعات، بما في ذلك النفط والغاز ومعالجة المياه وتوليد الطاقة. تأتي الفلنجات في مجموعة متنوعة من التصميمات والمواد والأحجام، مما يسمح بتصميمها لتناسب تطبيقات محددة. النوعان الأكثر شيوعًا من الفلنجات هما FF (وجه مسطح) و الترددات اللاسلكية (الوجه المرتفع) الشفاه.

تم تصميم الشفاه لضمان توصيل آمن وخالٍ من التسرب في ظروف الضغط العالي. يعد نوع الحافة المستخدمة في النظام أمرًا بالغ الأهمية في تحديد كفاءة وموثوقية نظام الأنابيب بأكمله.

فهم شفاه FF (الشفاه ذات الوجه المسطح)

الشفاه ذات الوجه المسطح (FF) هي حواف لها سطح مسطح أملس مسطح يتطابق مباشرةً مع سطح مسطح على المكون الآخر (مثل أنبوب أو صمام). لا يحتوي سطح الحافة على أي ميزات مرتفعة، مما يعني أن السطح بأكمله ملامس لحشية الختم.

الخصائص الرئيسية لفلنجات FF:

• لا يوجد سطح مرتفع: السطح مسطح، وسطح الختم هو نفس القطر الخارجي للشفة.

• جلوس الحشية: يجب أن تغطي الحشية وجه الحافة بالكامل لإنشاء مانع تسرب مناسب.

• الختم: غالبًا ما تتطلب حواف FF استخدام حشيات أكثر ليونة لضمان إحكام الإغلاق المناسب.

تطبيقات الشفاه FF الفلنجات:

• أنظمة الضغط المنخفض: غالبًا ما تستخدم حواف FF في الأنظمة التي تتطلب ضغوطًا أقل.

• البيئات المسببة للتآكل: يسمح الوجه المسطح بإغلاق أفضل في البيئات التي يوجد بها خطر تآكل أو تلف سطح الحافة.

• معايير معينة: يشيع استخدامها في معايير معينة مثل ANSI 150 و ANSI 300.

ما هي حواف الترددات اللاسلكية (حواف الوجه المرتفعة)؟

حواف الوجه المرفوعة (RF) هي حواف ذات منطقة مرتفعة حول التجويف حيث تستقر الحشية. وتسمح هذه المنطقة المرتفعة بتلامس أفضل مع الحشية، مما يخلق مانع تسرب أكثر موثوقية مقارنةً بالحواف ذات الوجه المسطح.

الخصائص الرئيسية لشفاه الترددات اللاسلكية:

• وجه مرفوع: يتم رفع الوجه بمقدار معين، عادةً حوالي 1/16 بوصة للشفاه الأصغر حجمًا و1/4 بوصة للشفاه الأكبر حجمًا.

• تحسين الختم المحسّن: يعمل الوجه المرتفع على زيادة مساحة سطح الختم، مما يؤدي إلى توصيل أكثر إحكامًا وأمانًا.

• تعدد الاستخدامات: حواف الترددات اللاسلكية مناسبة لكل من أنظمة الضغط العالي والضغط المنخفض.

تطبيقات حواف الترددات اللاسلكية:

• أنظمة الضغط العالي: تُستخدم حواف الترددات اللاسلكية بشكل شائع في الأنظمة التي تعمل تحت ضغط عالٍ.

• شائع في النفط والغاز: يتم استخدامها في صناعات النفط والغاز والصناعات الكيميائية حيث يكون الختم عالي الأداء أمرًا بالغ الأهمية.

• استخدام متعدد الاستخدامات: تستخدم حواف الترددات اللاسلكية على نطاق واسع في مختلف الأنابيب والتطبيقات الصناعية.

الاختلافات بين شفاه الترددات اللاسلكية والترددات اللاسلكية

الاختلافات الجسدية:

• نوع الوجه: تتميز حواف FF بوجه مسطح، بينما تتميز حواف RF بوجه مرتفع يحسن من قدرات الإغلاق.

• طريقة الختم: تتطلب حشيات FF حشية أكثر نعومة تغطي الوجه بالكامل، بينما تستخدم حشيات RF حشية تناسب الجزء المرتفع من الحافة.

مزايا الفلنجات FF:

• فعالة من حيث التكلفة: حواف FF عادةً ما تكون أسعارها معقولة أكثر بسبب تصميمها الأبسط.

• أفضل في البيئات المسببة للتآكل: يقلل عدم وجود وجه مرتفع من التآكل في البيئات المعرضة للتآكل.

مزايا شفاه الترددات اللاسلكية:

• تحسين التعامل مع الضغط: توفر حواف الترددات اللاسلكية إحكامًا أفضل تحت ضغوط أعلى.

• التطبيقات الأوسع نطاقاً: حواف الترددات اللاسلكية أكثر تنوعًا، ومناسبة لأنظمة الضغط المنخفض والعالي على حد سواء.

متى تستخدم شفة FF مقابل شفة RF:

• استخدام الشفاه FF الفلنجات في أنظمة الضغط المنخفض، وأنظمة درجات الحرارة المنخفضة، أو عندما تكون مقاومة التآكل أمرًا بالغ الأهمية.

• استخدام شفاه الترددات اللاسلكية في الأنظمة ذات الضغوط العالية، مثل صناعات النفط والغاز والصناعات الكيميائية، أو عندما تحتاج إلى إحكام غلق معزز تحت الضغط.

اختيار المواد لشفاه الترددات اللاسلكية والترددات اللاسلكية

يعد اختيار المواد لكل من حواف الفلنجات ذات الترددات اللاسلكية والترددات اللاسلكية عاملاً حاسمًا في تحديد أدائها في تطبيقات محددة. وتشمل المواد الأكثر شيوعًا لهذه الفلنجات ما يلي:

• الفولاذ الكربوني: غالبًا ما تستخدم للتطبيقات ذات الأغراض العامة.

• الفولاذ المقاوم للصدأ: يفضل في البيئات المسببة للتآكل أو التطبيقات ذات درجات الحرارة العالية.

• حديد الدكتايل: يستخدم لقوته ومرونته، خاصة في أنظمة معالجة المياه وتوزيعها.

توافق المواد:

• الفلنجات FF: تستخدم عادةً مع المواد الأقل عرضة للتشوه تحت ظروف الضغط المنخفض، مثل الفولاذ الكربوني أو الفولاذ المقاوم للصدأ.

• شفاه الترددات اللاسلكية: تُستخدم في التطبيقات التي تتطلب إحكامًا فائقًا تحت ضغط عالٍ، بمواد مثل سبائك الصلب أو الفولاذ المقاوم للصدأ.

اعتبارات التصميم لحواف الترددات اللاسلكية والترددات اللاسلكية

أبعاد الشفة ومقاساتها:
تتوفر الشفاه بأحجام وسماكات مختلفة لاستيعاب أنظمة الأنابيب المختلفة. يجب أن يتطابق حجم الحافة مع قطر الأنبوب، ويجب أن يتماشى السمك مع معدل الضغط المطلوب.

تصنيفات الضغط:
يتم تصنيف الشفاه حسب الضغط بناءً على حجمها ومادتها. تتمتع حواف الترددات اللاسلكية عمومًا بمعدلات ضغط أعلى بسبب وجهها المرتفع، مما يخلق مانع تسرب أفضل.

توافق الحشية:
تلعب الحشيات دورًا حاسمًا في ضمان بقاء الشفاه خالية من التسرب. تتطلب حشيات FF حشية كاملة الوجه، بينما تتطلب حشيات RF حشية تناسب الوجه المرتفع.

تصنيفات الضغط وأداء الشفاه ذات الترددات اللاسلكية FF و RF

يتم تصنيف الشفاه على أساس قدرتها على الضغط، حيث تقدم شفاه RF عادةً تصنيفات ضغط أعلى بسبب تصميمها. يساعد الوجه المرتفع على توزيع الضغط بشكل متساوٍ عبر الشفة، مما يجعلها مثالية لأنظمة الضغط العالي.

• الفلنجات FF: مناسبة لأنظمة الضغط المنخفض، وتستخدم عادةً في التطبيقات حتى 150 رطل لكل بوصة مربعة.

• شفاه الترددات اللاسلكية: مصممة لتطبيقات الضغط العالي، مع تصنيفات تصل إلى 2500 رطل لكل بوصة مربعة أو أكثر حسب الحجم والمادة.

تركيب وصيانة شفاه الترددات اللاسلكية والترددات اللاسلكية

التركيب:

• الفلنجات FF: عند تركيب الفلنجات FF، من الضروري التأكد من محاذاة أوجه الفلنجات بشكل صحيح وأن تغطي الحشية الوجه بالكامل لتجنب التسرب.

• شفاه الترددات اللاسلكية: تتطلب حواف الترددات اللاسلكية محاذاة دقيقة لضمان تثبيت الوجه المرتفع بشكل صحيح مع الحشية من أجل إحكام الإغلاق الأمثل.

الصيانة:

• الفلنجات FF: تتطلب الفحص المنتظم لتآكل الحشية والتآكل.

• شفاه الترددات اللاسلكية: غالبًا ما تحتاج إلى فحص أكثر صرامة، خاصة في أنظمة الضغط العالي، لضمان بقاء الوجه المرتفع والحشية في حالة جيدة.

الصناعات الشائعة التي تستخدم حواف الترددات اللاسلكية والترددات اللاسلكية

• النفط والغاز: شفاه الترددات اللاسلكية شائعة في أنظمة الضغط العالي مثل خطوط الأنابيب والمصافي.

• معالجة المياه: غالبًا ما تستخدم الفلنجات FF في أنظمة توزيع المياه ومعالجتها حيث يتم مواجهة ضغوط منخفضة.

• المعالجة الكيميائية: يتم استخدام كلا النوعين من الفلنجات حسب متطلبات الضغط.

الاتجاهات المستقبلية في تصميم الشفة والتكنولوجيا

مع استمرار تطور الصناعات، يتطور تصميم الشفة. تعمل المواد الجديدة وتقنيات الحشيات المحسّنة وتقنيات التصنيع الأكثر دقة على تشكيل مستقبل تطبيقات الشفة. أصبحت الاستدامة وكفاءة الطاقة أكثر أهمية، مما يؤدي إلى ابتكارات في تصميمات الشفة التي تقلل من النفايات وتحسن الأداء.

---

الأسئلة الشائعة (FAQs)

1. ما هو الفرق الرئيسي بين شفة FF وشفة RF؟

   • يكمن الاختلاف الرئيسي في تصميم الوجه. تتميز حواف FF بوجه مسطح، بينما تتميز حواف RF بوجه مرتفع. يسمح الوجه المرتفع في حواف RF بإغلاق أفضل تحت الضغط العالي.

2. هل يمكن استخدام حواف FF في أنظمة الضغط العالي؟

   • لا يوصى عمومًا باستخدام حواف FF في أنظمة الضغط العالي لأن قدرتها على الإغلاق ليست فعالة تحت الضغط العالي مقارنة بحواف RF.

3. هل حواف الترددات اللاسلكية أغلى من حواف الترددات اللاسلكية؟

   • نعم، عادةً ما تكون حواف الترددات اللاسلكية أغلى من حواف الترددات اللاسلكية بسبب تصميمها، والتي تتطلب المزيد من المواد وتوفر أداءً فائقًا في تطبيقات الضغط العالي.

4. هل يمكن استخدام شفاه FF و RF بالتبادل؟

   • بشكل عام، لا. فالاختلافات في تصاميم وجوهها تجعلها مناسبة لأنواع مختلفة من الأنظمة، وهي غير قابلة للتبديل ما لم يتم تحديدها في تصميم النظام.

5. ما هي أفضل المواد لفلنجات الترددات اللاسلكية والترددات البطيئة؟

   • تعتمد أفضل المواد على التطبيق. فالفولاذ الكربوني والفولاذ المقاوم للصدأ شائعان في كل من الفلنجات ذات الترددات العالية والترددات اللاسلكية، وغالبًا ما يستخدم الفولاذ المقاوم للصدأ في البيئات ذات درجات الحرارة العالية والبيئات المسببة للتآكل.

6. كيف أقوم بتركيب حواف FF أو RF بشكل صحيح؟

   • يتطلب التركيب السليم التأكد من نظافة واجهات الشفة ومحاذاتها، واستخدام الحشية الصحيحة. بالنسبة لفلنجات الترددات اللاسلكية، من الضروري التأكد من أن الوجه المرتفع يستقر بشكل صحيح على الحشية.
