لقد عملت مع أنظمة أنابيب حديد الدكتايل لعقود من الزمن، وعندما أذكر أنابيب حديد لاصق مبطنة بالإيبوكسيأومأ معظم المهندسين بإيماءة تقدير. في صناعة يهم فيها طول العمر والموثوقية، فإن إضافة بطانة الإيبوكسي هي تشكيل ذكي للمتانة التقليدية ومقاومة التآكل عالية الأداء.
1. ما هي أنابيب حديد الدكتايل المبطنة بالإيبوكسي؟

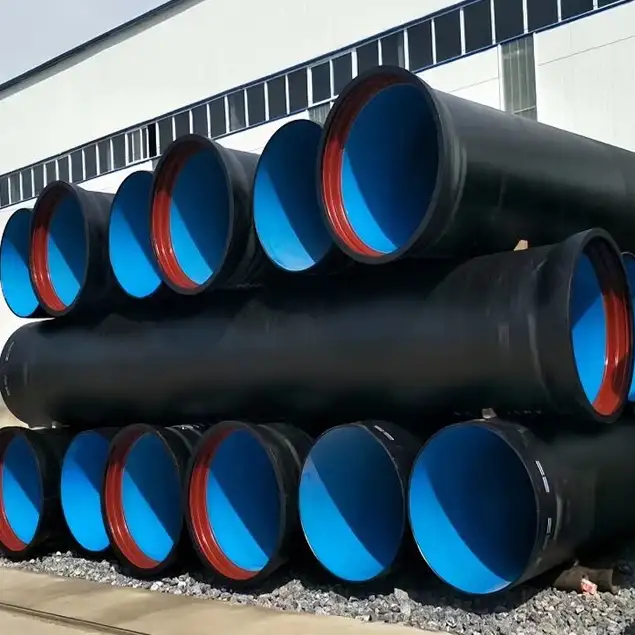

في جوهرها أنابيب حديد الدكتايل (DIP) معروف بقوته ومتانته وعمره الافتراضي الذي يتجاوز غالبًا 100 عام. ولكن حتى أكثر الأنابيب الحديدية صلابة يمكن أن تتعرض للتآكل - سواء من المياه الجوفية أو غازات الصرف الصحي العدوانية أو المواد الكيميائية الصناعية. وهنا يأتي دور بطانة الإيبوكسي يأتي في:
-
إيبوكسي عالي الأداء، وغالباً ما يكون نوفولاك معالج بالأمين مع حشو السيراميك.
-
يطبق داخل الأنبوب بسماكة 40 مل تقريبًا (1 مم تقريبًا).
-
يُشكّل طبقة كثيفة غير منفذة ترتبط بقوة بسطح الحديد.
تعمل هذه البطانة كدرع داخلي يحمي من الهجوم الكيميائي والتآكل وحتى نمو البكتيريا في بيئات مياه الصرف الصحي.
2. المزايا الأساسية
a. مقاومة قوية للتآكل
يوفر الإيبوكسي حاجزًا خاملًا كيميائيًا. وبالنسبة لشبكات الصرف الصحي التي تولد كبريتيد الهيدروجين أو حمض الكبريتيك، فإن بطانات الإيبوكسي مثل Protecto 401™ تحافظ على سلامتها أفضل بكثير من البطانات الأسمنتية.
b. تعزيز كفاءة التدفق
يقلل السطح الداخلي الأملس من الاحتكاك، مما يزيد من معدل التدفق. وبالنسبة لبروتيكتو 401™، يبلغ عامل "C" في هازن-ويليامز 140 ومعامل مانينغ "n" يساوي 0.011 - وهو ما يطابق أو يفوق الأنابيب المبطنة بالملاط. وهذا يترجم إلى انخفاض طاقة الضخ ونفقات التشغيل على مدى عقود.
c. الحماية من التآكل والتآكل
تعزز جزيئات السيراميك في الإيبوكسي المتانة. في البيئات الصناعية، تقاوم المواد الكاشطة والمواد الكيميائية القاسية.
d. عمر الخدمة الممتد
مع التركيب السليم، يمكن أن يصل عمر DIP إلى 110 سنوات. تعمل إضافة الإيبوكسي على حماية قلب الحديد بشكل فعال، مما يحافظ على السلامة الهيكلية حتى في ظل الحمل المتآكل.
e. مزايا البيئة والسلامة
روائح الإيبوكسي عالية المواد الصلبة منخفضة. عند معالجتها بالكامل، تكون خاملة وغير سامة ومتوافقة مع NSF-61 (لمياه الشرب). كما أن العديد من الطلاءات تجتاز اختبارات السمية البحرية.
3. المواصفات والمعايير الفنية
يضمن الالتزام بالمعايير المعترف بها أداء بطانة الإيبوكسي على النحو الموعود. وتشمل المبادئ التوجيهية الرئيسية ما يلي:
معايير التبطين الرئيسية
| قياسي | النطاق |
|---|---|
| ANSI/ AWWA C116/A21.16 | طلاءات الإيبوكسي الملتصقة بالاندماج لتجهيزات المياه |
| EN 14901 | طلاء إيبوكسي شديد التحمل على حديد الدكتايل |
| مواصفات بروتيكتو 401. (McWane) | ≥ 20 % سيراميك %، غشاء جاف 40 مل |
| دليل AWWA Manual M41 | توصيات التمديد والتركيب والتبطين |
| أستم د-1308، أستم ز-95 | اختبار المواد الكيميائية والالتصاق والتآكل |
4. مقارنة مع البطانات الأخرى
دعنا نفحص كيف تتفوق بطانة الإيبوكسي على البدائل:
| الميزة | تبطين الأسمنت والهاون | زجاج/معطف الانصهار | بطانة إيبوكسي سيراميك |
|---|---|---|---|
| مقاومة التآكل | معتدل | جيد | عالية جداً |
| مقاومة التآكل | معتدل | عالية | عالية جداً |
| معامل التدفق | C≈120-140 | C≈140 | C≈140+ |
| استخدام مياه الشرب | متوافق مع NSF-61 | نعم | حدد الدرجات - تحقق من المواصفات |
| مقاومة المواد الكيميائية | محدودة | معتدل | ممتاز |
| السُمك النموذجي | 0.020-0.040 بوصة | ~0.008-0.012 بوصة تقريباً | ~حوالي 0.040 بوصة |
تتفوق البدائل المبطنة بالإيبوكسي، مثل Protecto 401™، في مقاومة التلف الكيميائي والميكانيكي على حد سواء، مع الحفاظ على الكفاءة الهيدروليكية.
5. دراسة حالة
مصب مياه الصرف الصحي - سان فرانسيسكو، كاليفورنيا
المشروع: إعادة تأهيل 3,200 قدم من مصبات مياه الأمطار المصنوعة من الحديد الزهر مقاس 48 بوصة تحت أرصفة إمباركاديرو ووترفرونت.
-
المشكلة: تآكل شديد من مياه العواصف المحملة بالملح؛ وفشل الوصلات؛ وخطر على البيئة الساحلية.
-
الحل: طبقات متعددة من الإيبوكسي الآمن بحرياً (Warren Enviro) المطبق يدوياً مع معالجة سريعة.
-
النتائج: الانتهاء من تطبيق واحد في جدول زمني ضيق، وعدم وجود سمية بحرية في اختبارات الخليج - وهو ما يعد مكسبًا بيئيًا لمخططي المدن
يُظهر هذا المثال الواقعي قدرة الإيبوكسي على التكيف مع البيئات القاسية والحد الأدنى من التعطيل للبنية التحتية العامة.
6. تسليط الضوء على الموردين: لوكايوي
أوصي بما يلي لوكايوي لأنظمة حديد الدكتايل المبطنة بالإيبوكسي. بعض النقاط البارزة:
-
وهي توفر كلاً من درجات الإيبوكسي الصالحة للشرب وغير الصالحة للشرب.
-
إنتاج متوافق مع معايير ANSI/AWWA و ASTM.
-
الدعم الفني في تحديد مواصفات الطلاءات الخالية من الأبخرة والمواد الصلبة العالية.
-
ما بعد البيع: الفحص الميداني، والتحقق من سُمك البطانة، وشهادات الشركاء.
7. التركيب وضمان الجودة
-
إعداد السطح - السفع الكاشطة إلى المعدن شبه الأبيض (SA 2½).
-
تطبيق التمهيدي - طبقة أولية من الإيبوكسي التفاعلي.
-
طلاء إيبوكسي - راتينج كيميائي متعدد الطبقات من الراتينج الكيميائي والسيراميك الدقيق.
-
الفحص - فحص سماكة الغشاء الجاف، وكشف الثقب، والالتصاق (ASTM D-4541).
-
المعالجة - محيطة أو متسارعة، حسب الدرجة.
يمنع الإيبوكسي عند استخدامه بشكل صحيح حدوث ثقوب وتشققات - حتى في ظروف التربة ودرجات الحرارة الديناميكية.
8. الوفورات في العالم الحقيقي
ضع في اعتبارك نظاماً بلدياً متوسط الحجم:
-
التكلفة الأولية للقدم (DIP): حديد الدكتايل الأساسي $40 + إيبوكسي ~$15 = $55
-
متوسط العمر المتوقع: 100 سنة (مقابل 50 سنة غير مبطنة)
-
توفير الطاقة: تدفق أكثر سلاسة → ~8-101 تيرابايت 3 تيرابايت 3 تيرابايت في طاقة الضخ
-
وفورات الصيانة: لا يوجد تقريباً أي إصلاحات للخنادق أو إعادة تأهيل البطانة
على مدى 50 عامًا، غالبًا ما يفوق صافي القيمة الحالية للتحسينات التكلفة الأولية الأعلى.
9. دراسة حالة إفرادية: بروتيكتو 401 في المجاري العدوانية
في بئر رطبة في جنوب الولايات المتحدة تم تركيبها 1984-86:
-
بلغ متوسط تركيزات H₂S 800 جزء في المليون مع وجود قمم تصل إلى 3000 جزء في المليون.
-
لم يظهر أي ضرر واضح على حديد الدكتايل المبطن بالإيبوكسي - على عكس الأنابيب المبطنة بالأسمنت المجاورة التي أظهرت تشققات وتشققات.
-
أظهرت قسيمة من داخل الأنبوب تراكم كبريتات الكالسيوم على الإيبوكسي، ولكن لم يحدث أي فشل في المادة اللاصقة.
-
عمر خدمة طويل مع عدم الحاجة إلى إعادة تأهيل فعلياً.
10. سلسلة التوريد والمشتريات
عند الطلب من لوكايوي أو ما شابه ذلك:
-
تأكد من أن الإيبوكسي هو نوفولاك معزز بالسيرام، ≥ 97% صلب، ≥ 20% حمولة سيراميك.
-
اطلب تقارير شهادة السُمك (40 مل ± 5 مل).
-
تأكد من التزام الطلاءات بمعايير ANSI/AWWA C116 ومعايير ASTM.
-
اختبارات الخط التجريبي: الرابطة الميكانيكية، الغمر في البيئات الحمضية/القلوية.
-
طلب شهادة طرف ثالث (NSF-61، السمية البحرية، إلخ).
11. أفضل ممارسات الصيانة ودورة الحياة
لتحقيق أقصى عائد:
-
اغسلي السيفون بشكل دوري للحفاظ على التدفق.
-
تجنّب طرق التنظيف الكاشطة - لا تستخدم الفرش السلكية أو المواد الكيميائية القوية.
-
افحص الوصلات والطلاءات بالقرب من الصنابير أو الصمامات أو القواطع.
-
قم بإصلاح التلف الميكانيكي باستخدام إيبوكسي من الدرجة الميدانية.
-
التسجيل في سجلات الصيانة: دفعة الطلاء، وقراءات السماكة، وتواريخ الفحص.
12. الأسئلة الشائعة
Q1. هل أنابيب حديد الدكتايل المبطنة بالإيبوكسي آمنة لمياه الشرب؟
A: يمكن أن يكون. بعض أنواع الإيبوكسيات معتمدة من NSF-61 ومتوافقة مع ANSI/AWWA C116 لخدمة الشرب. اطلب دائمًا شهادة الاعتماد من المورد الذي تتعامل معه. بعضها، مثل Protecto 401™، غير صالح للشرب ولكنه مصمم للاستخدام في مياه الصرف الصحي/المجاري.
Q2. كم يجب أن تكون سماكة بطانة الإيبوكسي؟
A: معيار الصناعة هو 40 مللي (حوالي 1 مم) سماكة غشاء جاف، وغالبًا ما يتم تحقيق ذلك من خلال تطبيق طبقة تلو الأخرى (حوالي 5 مللي لكل طبقة) لتحقيق الاتساق.
Q3. هل يمكن أن يتشقق الإيبوكسي تحت الأرض؟
A: التحضير المناسب، والمعالجة المتسقة، ومراقبة الجودة تجعل الإيبوكسي مقاومًا للغاية للتفكيك. تُظهر خطوط الأنابيب في الخدمة منذ عقود (على سبيل المثال، بروتيكتو 401™ منذ عام 1981) التصاقًا موثوقًا به.
Q4. ما هي البيئات التي تتطلب إيبوكسي السيراميك مقابل تبطين الملاط الأسمنتي؟
A: التربة العدوانية أو اللاهوائية، أو غازات الصرف الصحي، أو المواد الكيميائية الصناعية، أو الملاط الكاشطة تبرر الإيبوكسي المحسّن بالسيراميك. في أنظمة مياه الشرب الأقل تطلبًا، قد يكون الملاط الأسمنتي كافيًا، ولكن الإيبوكسي يضيف طول العمر وكفاءة التدفق.
Q5. ما هي المعايير التي تدعم أنابيب حديد الدكتايل المبطنة بالإيبوكسي؟
A: تشمل المراجع الرئيسية ANSI/AWWA C116/A21.16 وEN 14901 وASTM D-1308/G-95 وASTM D-4541 للالتصاق - وجميعها مستخدمة من قبل موردين معتمدين مثل لوكايوي.
13. خاتمة
لقد شاهدت هذا الأمر: نظام أنابيب حديد الدكتايل المبطنة بالإيبوكسي والمحددة جيدًا يعالج عقودًا من الخدمة دون أي تدخل تقريبًا، مما يجعل المهندسين والمشغلين يبتسمون. على الرغم من أن التكلفة الأولية أعلى، إلا أنه من الصعب التغلب على عائد الاستثمار من خلال تقليل الصيانة وتحسين المكونات الهيدروليكية وتأمين دورة الحياة.
للمصادر الموثوقة لوكايوي تقدم منتجات على مستوى الخبراء تفي بالمعايير وتشمل الدعم الفني. إذا كنت تخطط لمشاريع بنية تحتية بلدية أو صناعية أو بيئية طويلة الأجل، فإن أنابيب حديد الدكتايل المبطنة بالإيبوكسي تستحق الدراسة الجادة.
