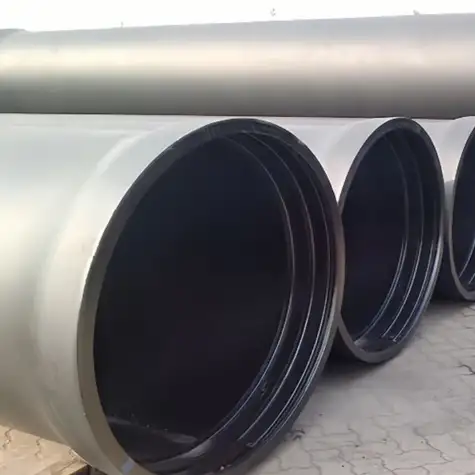

لقد قضيت سنوات في العمل مع البنية التحتية للمياه. ومن واقع خبرتي، فإن اختيار الأنبوب المناسب يعني الموازنة بين المرونة والامتثال والتكلفة. تبرز أنابيب Electrosteel المصنوعة من حديد الدكتايل (DIP) - قوية ميكانيكيًا ومقاومة للتآكل ومقبولة عالميًا. عندما قمتُ بتقييم منتجات Electrosteel لأول مرة، أدهشتني بشكل خاص متانتها تحت الضغط وعمليات مراقبة الجودة.
1. خصائص التصنيع والخصائص المادية
يُصنع حديد الدكتايل الكهربائي DIP بإضافة المغنيسيوم إلى الحديد المنصهر. ينتج عن هذه العملية حديد مطيل يتميز ببنية مجهرية فريدة من نوعها مع جرافيت كروي. والنتيجة هي أنبوب ذو:
-
قوة شد عالية (حوالي 60,000 رطل لكل بوصة مربعة كحد أدنى)
-
مقاومة الصدمات المثيرة للإعجابأفضل بكثير من الحديد الزهر الرمادي التقليدي
-
المتانة على المدى الطويل، غالبًا ما يتجاوز قرن من الزمان في الخدمة
تستخدم Electrosteel بشكل صارم خام الحديد البكر - وليس المعدن المعاد تدويره. وهذا يضمن الاتساق والجودة عبر الدفعات.
2. الأحجام وفئات الضغط
يتوفر الصلب الكهربائي DIP بأحجام تتراوح من 3 ″ إلى 36″ (80 مم إلى 900 مم). تتراوح فئات الضغط على نطاق واسع وفقًا لمعايير ANSI/AWWA C150. تشمل ضغوط العمل الشائعة ما يلي:
-
150 رطل لكل بوصة مربعة (الفئة 150)
-
200 رطل لكل بوصة مربعة (الفئة 200)
-
250 رطل لكل 250 رطل لكل بوصة مربعة (الفئة 250)
-
300 رطل لكل بوصة مربعة (فئة 300)
-
350 رطل لكل بوصة مربعة (الفئة 350)
يتم حساب سُمك جدار كل أنبوب وفقًا لمعيار ANSI/AWWA C150، والذي يتضمن ضغط التشغيل الداخلي بالإضافة إلى بدل زيادة قدرها 100 رطل لكل بوصة مربعة وعامل أمان 2.0.
جدول مبسط للحجم والسمك (مقتطف أدناه):
كثيرًا ما أنصح المقاولين باختيار الحجم والفئة بناءً على المتطلبات الهيدروليكية وظروف التربة.
3. الطلاءات والبطانات
يطبق الفولاذ الكهربائي طبقات حماية متعددة:
-
200 جم/م² تمعدن الزنك 200 جم/م² (القاعدة)
-
طلاء علوي من البوليمر 3 مللي، مرمزة بالألوان (الأزرق لمياه الشرب، والأخضر للصرف الصحي)
-
بطانة أسمنتية مزدوجة حسب ANSI/AWWA C104
-
الإيبوكسي الاختياري الملتصق بالاندماج الاختياري الطلاءات للبيئات العدوانية
تعمل هذه المعالجات السطحية على تحسين مقاومة السطح للتآكل وتقليل صيانة دورة الحياة.
4. المعايير والشهادات
يتوافق Electrosteel DIP مع المعايير العالمية الرئيسية:
-
ANSI/ AWWA C150/C151/C111/C600 (الولايات المتحدة الأمريكية)
-
BS EN 545 / 598 (أوروبا)
-
شفاه ANSI B16.1 (الولايات المتحدة الأمريكية)
-
الاعتمادات الرئيسية من NSF، UL، UL، FM، ACS، DWI، WRAS، ISO 9001، ISO 14001، SA 8000
وهي تضمن للمنظمين والمهندسين جودة وسلامة متسقة.
5. تسليط الضوء على الموردين: لوكايوي
كشريك قنوات موثوق به, لوكايوي تبرز. إنها تقدم:
-
نطاقات DIP كاملة
-
الدعم الفني في الموقع أثناء التركيب
-
كتالوج مخصص وعروض أسعار مخصصة
مع الخدمات اللوجستية القوية والمخزون في الصين، يمكنهم تزويد مواقع المشاريع بسرعة في جميع أنحاء العالم.
6. نظرة عامة على السعر والكتالوج
يتم تسعير أنبوب DIP من الصلب الكهربائي بأسعار تنافسية، وتوفر لوكايوي أسعارًا مصممة خصيصًا. تبلغ تكلفة التسليم المقدرة لأنبوب 12 بوصة من الفئة 250 حوالي $60-$$80/قدم (دولار أمريكي)، حسب حجم الطلب. تنطبق الخصومات على الطلبات بالجملة. يتضمن الكتالوج الخاص بهم:
-
خيارات الحجم وفئة الضغط
-
أوراق البيانات الفنية
-
تفاصيل الطلاء والمفاصل
-
أدلة التثبيت وجداول الأبعاد
أوصي بالكتالوجات التي تعكس جداول ANSI/AWWA لسهولة الرجوع إليها والتحقق السريع من المواصفات.
7. دراسة حالة إفرادية: نشر مرافق المياه
الخلفية:
واجهت إحدى مناطق المياه في جنوب كاليفورنيا تسربًا متكررًا للأنابيب ومشاكل تآكل في أنابيب PVC القديمة. وكانت تهدف إلى الترقية إلى بنية تحتية أقوى واختارت شركة Electrosteel DIP عبر شركة لوكايوي.
تفاصيل المشروع:
-
النطاق: 4,000 قدم 24,000 قدم من DIP فئة 300 بوصة
-
الطلاءات: زنك + طبقة علوية من البوليمر (أزرق)، مبطنة بالأسمنت
-
المفاصل: حشوات PushTite® المرنة
-
المدة: 9 أشهر للتخطيط، 6 أسابيع للتركيب
النتائج:
-
انخفضت حوادث التسرب من 45/سنة إلى 4/سنة
-
المياه الموفرة المقدرة: حوالي 10 ملايين جالون/سنة
-
متوسط العمر المتوقع المتوقع أكثر من 100 عام
تسلط هذه الحالة الضوء على تأثير نظام Electrosteel DIP على الموثوقية والاستدامة. وقد أشارت المنطقة إلى أن "التركيب كان سلسًا، وقد وفرنا بالفعل الكثير من نفقات الصيانة".
8. جدول المقارنة
الميزة | إلكترو ستيل DIP | الأنابيب البلاستيكية | حديد الزهر الرمادي DIP |
---|---|---|---|
قوة الشد | ~حوالي 60,000 رطل لكل بوصة مربعة | ~حوالي 7,000 رطل لكل بوصة مربعة | ~30,000 رطل لكل بوصة مربعة (هش) |
النوع المشترك | ضاغط أو ذو حواف | لحام مذيب أو حشية | لحام ذو حواف/لحام القاع |
الحماية من التآكل | زنك + بوليمر + بوليمر + أسمنت | بشكل عام لا شيء | طلاءات البيتومين |
متوسط العمر المتوقع | > 100 عام | 50-80 سنة | 50-70 سنة |
مقاومة التسرب | عالية | معتدل | معتدل |
سعر القدم (12 ″) | $60-$80 | $30-$50 | $50-$70 |
ملاحظات التثبيت | أثقل؛ عمالة ماهرة | أخف وزناً؛ سهولة التعامل معها | ثقيل؛ عرضة للكسر |
يساعد هذا الجدول المهندسين على تقييم الملاءمة بناءً على متطلبات المشروع.
9. المزايا والاصطلاحات الصناعية
-
قوية كسفينة حربية: يتحمل DIP الضغط العالي والتحميل المروري العالي
-
وصلات PushTite® PushTite: حشوات سريعة التركيب وسريعة التركيب تعمل بالدفع وتوفر الوقت
-
ضمان شاهد القبر: مصممة لتدوم طويلاً في موقع تركيبها
-
يقين المياه الزرقاء: المعاطف العلوية تحدد خطوط الشرب في لمحة سريعة
-
استغل الفرصة: الاستثمار المسبق يجنبك المشاكل المستقبلية
10. الأسئلة الشائعة الشائعة
1. ما هي أنابيب حديد الدكتايل مقابل أنابيب الحديد الزهر؟
ويستخدم حديد الدكتايل المغنيسيوم في سبيكته لإنتاج بنية مجهرية مرنة مع الجرافيت الكروي، مما يوفر قوة شد أكبر بكثير (حوالي 60 كيلو باسكال) وليونة أكبر بكثير من الحديد الزهر الرمادي (حوالي 30 كيلو باسكال هش).
2. لماذا تضمين بدل زيادة 100 رطل/بوصة مربعة في البوصة المربعة؟
غالبًا ما تتعرض أنظمة المياه لارتفاع الضغط (على سبيل المثال، أحداث إغلاق الصمامات). وتتطلب معايير مثل ANSI/AWWA C150 إضافة 100 رطل من البوصة المربعة إلى ضغط العمل لضمان قدرة جدران الأنابيب على التعامل بأمان مع عوارض الضغط.
3. هل يمكن دفن DIP في التربة العدوانية؟
نعم. يوفر Electrosteel DIP خيارات الطلاء والتبطين (الإيبوكسي والأسمنت) التي تجعله مناسبًا للتربة ذات الأس الهيدروجيني المتطرف أو المحتوى الكيميائي. بالنسبة للبيئات شديدة التآكل، أضف طبقات الإيبوكسي أو تبطين الخنادق.
4. ما هي أنواع المفاصل المتوفرة؟
توفر شركة إلكتروستيل كلاً من وصلات PushTite® وصلات الحنفية - المقبس و الوصلات ذات الحواف متوافقة مع معايير AWWA أو ANSI B16.1. تساعد الوصلات المرنة على امتصاص الحركة الأرضية؛ وتتناسب الفلنجات مع الأنابيب فوق الأرض.
5. كيف يساعد برنامج DIP في الحفاظ على المياه؟
مع الحد الأدنى من التسرب والقدرة على التحمل المثبتة، يقلل DIP من فقد المياه بشكل كبير. في دراسة الحالة أعلاه، وفرت إحدى المناطق حوالي 10 ملايين جالون سنويًا بعد استبدال أنابيب PVC ب DIP.
