معامل مرونة حديد الدكتايل: الخواص والاختبارات والتطبيقات

يقيس معامل مرونة حديد الدكتايل - الذي غالبًا ما يساوي معامل يونج - صلابته تحت التحميل المرن وهو أمر بالغ الأهمية للتنبؤ بالانحراف والاهتزاز والإجهاد في التصميمات الهندسية. بالنسبة لحديد الدكتايل، تتراوح قيم معامل يونج النموذجية من 162 إلى 180 جيجا باسكال (من 23.5 × 10⁶ إلى 26 × 10⁶ psi) اعتمادًا على الدرجة والبنية المجهرية. هذه الصلابة أعلى بكثير من صلابة معظم البوليمرات ويمكن مقارنتها بالفولاذ منخفض السبائك، مما يجعل حديد الدكتايل مادة متعددة الاستخدامات للأنابيب ومحاور السيارات والمسبوكات الثقيلة.

1. مقدمة

يقيس معامل مرونة حديد الدكتايل - الذي غالبًا ما يساوي معامل يونج - صلابته تحت التحميل المرن وهو أمر بالغ الأهمية للتنبؤ بالانحراف والاهتزاز والإجهاد في التصميمات الهندسية. بالنسبة لحديد الدكتايل، تتراوح قيم معامل يونج النموذجية من 162 إلى 180 جيجا باسكال (من 23.5 × 10⁶ إلى 26 × 10⁶ psi) اعتمادًا على الدرجة والبنية المجهرية. هذه الصلابة أعلى بكثير من صلابة معظم البوليمرات ويمكن مقارنتها بالفولاذ منخفض السبائك، مما يجعل حديد الدكتايل مادة متعددة الاستخدامات للأنابيب ومحاور السيارات والمسبوكات الثقيلة. إن فهم سلوكه المرن يمكّن المهندسين من تحسين سُمك الجدار وتباعد الدعامات والأداء الديناميكي في التطبيقات الحرجة.

2. المفاهيم الأساسية للمرونة

2.1 معامل يونغ (E)

يصف معامل يونغ، E، نسبة الإجهاد أحادي المحور إلى الإجهاد المحوري في منطقة المرونة الخطية (قانون هوك). رياضياً

​E=ε/σ​

حيث σ هو الإجهاد (القوة لكل وحدة مساحة) و ε هو الإجهاد (التشوه النسبي). في حديد الدكتايل، يقع E عادةً بين 162 و172 جيجا باسكال (23.5-25 × 23.5 × 10⁶ رطل لكل بوصة مربعة) عبر مختلف الدرجات.

2.2 معامل القص (G) والمعامل الكتلي (K)

• معامل القص يقيس G الاستجابة لإجهاد القص؛ بالنسبة إلى حديد الدكتايل G ≈ 62-70 جيجا باسكال (9.0-10.2 × 9.0-10.2 × 10⁶ رطل لكل بوصة مربعة).

• المعامل السائبة يصف K الصلابة الحجمية تحت الضغط الهيدروستاتيكي؛ وتتراوح القيم النموذجية لحديد الدكتايل 119-137 جيجا باسكال.

هذه الثوابت المرنة الثلاثة مترابطة بالنسبة للمواد متساوية الخواص:

هـ=2جيم(1+ثُمَّ (1+ثُمَّ) =3ك(1-2ثُمَّ)

حيث ν هي نسبة بواسون (≈ 0.28-0.31 لحديد الدكتايل).

2.3 صلاحية قانون هوك

يصمد قانون هوك حتى الحد المرن - عادةً ما يكون حول 215-790 ميجا باسكال لحديد الدكتايل - والتي يبدأ بعدها التشوه الدائم (اللدونة). يجب أن يضمن المهندسون بقاء إجهادات التشغيل داخل هذه المنطقة الخطية لتجنب الضرر التراكمي.

3. طرق القياس

3.1 اختبار الشد (ASTM E8/E8M)

لا يزال اختبار الشد هو المعيار لتحديد معامل يونج من خلال قياس استجابة الإجهاد والانفعال في منطقة المرونة باستخدام آلة اختبار عامة. يتم تسجيل تشوه طول مقياس العينة تحت الحمل الإضافي باستخدام أجهزة قياس التمدد، مما ينتج عنه E = σ/ε في النظام الخطي حتى حوالي 0.2% إجهاد. وتحدد ASTM E8/E8M هندسة العينة ومعدلات التحميل وإجراءات تقليل البيانات لضمان إمكانية التكرار عبر المختبرات.

3.2 الاختبار بالموجات فوق الصوتية

تستمد طرق الصدى النبضي بالموجات فوق الصوتية أو طرق الإرسال العابر بالموجات فوق الصوتية معامل المرونة من سرعة الموجة الصوتية المقيسة (V) وكثافة المادة (ρ)، من خلال العلاقة

E=ρV²(1+ν)(1-2ν)/(1-ν)

حيث ν هي نسبة بواسون. في الممارسة العملية، تنتشر الموجات الطولية عبر الصب ويتم قياس زمن العبور، مما ينتج عنه V ≈ 1.8 بوصة/ثانية × 10 ⁵ في حديد الدكتايل؛ وتنتج العقيدات الأعلى سرعات أسرع وبالتالي سرعة E محسوبة أعلى. يتيح الفحص بالموجات فوق الصوتية تقييم الجزء 100% دون تدمير، مع الكشف عن العيوب الداخلية أيضًا.

3.3 طرق التردد الرنيني

تقوم تقنيات التردد الرنيني باستثارة الصب في أوضاع اهتزازه الطبيعية؛ ويرتبط تردد الانحناء أو الالتواء الأساسي (f) بالتردد E من خلال معادلات خاصة بالهندسة. بالنسبة لقضيب منشوري الطول L، والمقطع العرضي A، والكتلة m:

E=4π²f²mل 3 / 3 أ​​

تحقق هذه الطريقة دقة ± 2% وتستخدم على نطاق واسع للمسبوكات الكبيرة حيث يكون قياس البسط غير عملي.

4. درجات حديد الدكتايل وسلوكها المرن

يتم تحديد درجات حديد الدكتايل وفقًا للمواصفة ASTM A536 حسب الحد الأدنى لقوة الشد (ksi) وقوة الخضوع (ksi) والاستطالة (%). تشمل الدرجات الشائعة ما يلي:

• 60-40-18 (ASTM A536 درجة 60-40-18): مصفوفة حديدية في الغالب، مصفوفة حديدية ≥ 60 كيلو باسكال (414 ميجا باسكال)، وYS ≥ 40 كيلو باسكال (276 ميجا باسكال)، واستطالة ≥ 18%.

• 65-45-12: قوة أعلى بقليل، مصفوفة مختلطة من الفريتيك واللؤلؤ، استطالة ≥ 12%.

• 80-55-06: مصفوفة مختلطة، تُستخدم للتروس والمكونات عالية الإجهاد؛ UTS ≥ 80 ksi، YS ≥ 55 ksi، الاستطالة ≥ 6%.

• 100-70-03: مصفوفة لؤلؤية في الغالب، مصبوبات شديدة التحمل؛ الاستطالة ≥ 3%.

• 120-90-02: مرتنزيتي بعد التبريد والتلطيف، قوة عالية جدًا ومقاومة للتآكل، استطالة ≥ 2%.

العقدية (النسبة المئوية من الجرافيت الكروي) تؤثر بشدة على E: تُظهر العينات ذات العقيدات ≥90% سرعات فوق صوتية ومعاملات مرونة أعلى من تلك التي تحتوي على 50% أو هياكل تقشرية. تكوين المصفوفة (الفريت مقابل البرليت مقابل المارتنسيت) له تأثير مباشر طفيف على ميل منحنى الإجهاد-الإجهاد، ولكنه يؤثر على التخميد والسلوك غير الخطي خارج الحد التناسبي.

5. قيم المعامل النموذجي حسب الرتبة

استنادًا إلى بيانات الموجات فوق الصوتية وبيانات الشد (رطل لكل بوصة مربعة × 10⁶ محولة إلى جيجا باسكال بضرب 6.895):

وعمومًا، يُظهر حديد الدكتايل نطاق E ضيقًا من 162-180 جيجا باسكال (23.5 إلى 26 × 23.5 × 10⁶ psi) في جميع الرتب، وتختلف هذه العوامل باختلاف العوامل البنيوية المجهرية أكثر من العوامل الكيميائية.

6. مقارنة مع مواد أخرى

6.1 الحديد الرمادي

يُظهر الحديد الرمادي معامل مرونة عادةً من 130-162 جيجا باسكالأقل من حديد الدكتايل، بسبب بنية الجرافيت المتقشر الذي يعمل كمركزات إجهاد ويقلل من الصلابة. وهذا ما يجعل الحديد الرمادي أقل ملاءمة للتطبيقات التي تتطلب تحكماً محكماً في الانحراف.

6.2 الفولاذ الكربوني

يحتوي الفولاذ الكربوني الشائع (مثل A36، 1018) على E ≈ 200 جيجا باسكالأعلى بحوالي 10-20% من حديد الدكتايل، ويُعزى ذلك إلى بنيته المجهرية الحديدية اللؤلؤية بالكامل دون شوائب من الجرافيت. تأتي صلابة الفولاذ الأعلى مع ارتفاع تكاليف المواد والمعالجة.

6.3 سبائك الألومنيوم

تحتوي سبائك الألومنيوم مثل 6061-T6 على E ≈ 69 جيجا باسكالأي ما يقرب من ثلث وزن حديد الدكتايل تقريبًا، مما يعطي وزنًا أخف ولكنه يتطلب مقاطع عرضية أكبر لتحقيق صلابة مماثلة.

6.4 الفولاذ المصبوب

يعكس الفولاذ المصبوب عمومًا الفولاذ المشغول مع E ≈ 190-210 جيجا باسكالأعلى بقليل من الفولاذ الكربوني وأعلى بكثير من حديد الدكتايل ولكن على حساب تعقيد الصب والتكلفة.

7. العوامل المؤثرة في المعامل

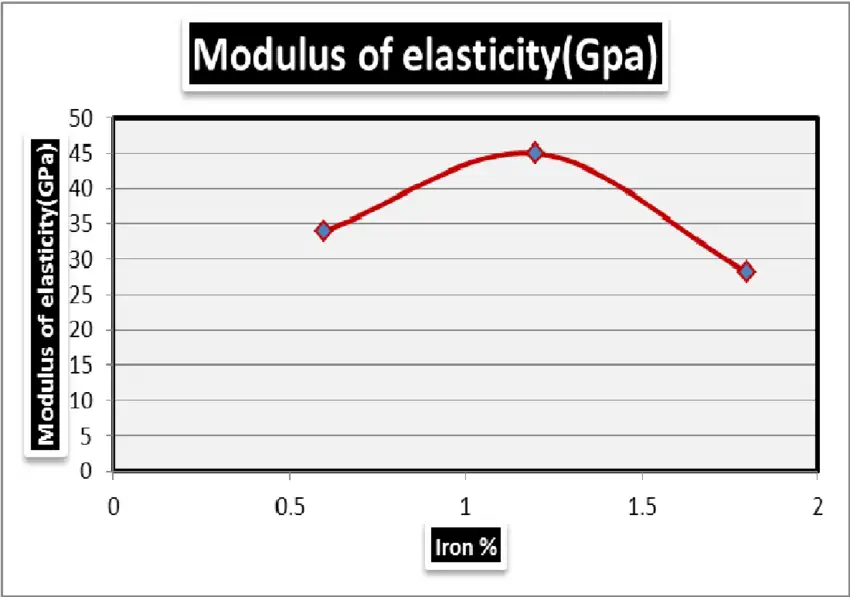

7.1 التركيب الكيميائي

يؤثر كل من الكربون والسيليكون والمغنيسيوم وعناصر السبائك النزرة على شكل الجرافيت ومراحل المصفوفة. يعزز المحتوى العالي من السيليكون تكوين البرليت، مما يزيد قليلًا من E، بينما يتحكم المغنيسيوم في العقيدات - تزيد العقيدات الأعلى (> 90 %) من E بما يصل إلى 5% بسبب انتقال الضغط بشكل أكثر اتساقًا عبر الجرافيت الكروي.

7.2 المعالجة الحرارية

يمكن أن يؤدي التلدين والتطبيع إلى تخفيف الإجهادات المتبقية وصقل المصفوفة، مما يغير E بمقدار ±3%. ينتج عن التقسية لإنتاج حديد الدكتايل المقسى (حديد الدكتايل المقسى) درجة E ≈ 165-175 جيجا باسكال، مع تحسين مقاومة الصدمات ولكن مع انخفاض الصلابة قليلاً مقارنةً بدرجات الحديد المصبوب. لاحظ أن التقسية التقليدية لا تغير بشكل كبير من الاستجابة المرنة "الشبيهة بالزنبرك".

7.3 الاعتماد على درجة الحرارة

مثل معظم المعادن، يتناقص معامل حديد الدكتايل مع ارتفاع درجة الحرارة - تقريبًا -0.02 % لكل درجة مئوية بين 20 درجة مئوية و400 درجة مئوية - بسبب زيادة الاهتزازات الشبكية. يجب مراعاة ذلك في التطبيقات ذات درجات الحرارة العالية (مثل مكونات المحرك).

8. التطبيقات الهندسية والآثار المترتبة عليها

8.1 تصميم الأنابيب (المياه/المجاري)

وتعتمد أنابيب حديد الدكتايل على E لحسابات الانحراف والإجهاد الدائري تحت الضغط الداخلي. تحدد AWWA C151 الجدران للحد من الانحراف إلى أقل من 3% من القطر، باستخدام E = 24 × 10⁶ psi (165 جيجا باسكال) للتصميم. تسمح الصلابة العالية بجدران أرق من الحديد الرمادي، مما يقلل من الوزن والتكلفة.

8.2 مكونات السيارات

تستفيد المحاور وعلب المرافق والتروس وأجزاء التعليق من مزيج من الصلابة (E ≈ 170 جيجا باسكال) والتخميد الذي يتميز به حديد الدكتايل الذي يقلل من الاهتزاز والضوضاء مقارنةً بالفولاذ. كما أن قابليته للتشغيل الآلي ومقاومته للتآكل تعزز الأداء.

8.3 إطارات الماكينة والأجزاء الهيكلية

تستفيد المسبوكات الكبيرة للمكابس والإطارات من السلوك المرن لحديد الدكتايل الذي يحد من الانحراف تحت الحمل مع امتصاص الصدمات؛ ويضمن التناسق E أداءً يمكن التنبؤ به في الخدمة الديناميكية.

9. اعتبارات ومعايير التصميم

9.1 AWWA C151/C151/A21.51

يحدد الأبعاد، وفئات الضغط، ومتطلبات المواد لأنابيب حديد الدكتايل باستخدام E = 24 × 10⁶ psi في التحليلات الهيدروليكية والهيكلية.

9.2 ISO 2531 & EN 545

وتنص المعايير الدولية لخطوط الأنابيب المدفونة على المعامل ونسبة بواسون (ν = 0.28) في الحسابات الإنشائية، مما يضمن استيفاء معايير الانحراف والإجهاد على مدى عمر خدمة 100 عام.

9.3 عوامل الأمان وعمر الخدمة

عوامل الأمان التصميمية ≥ 2.5 شائعة، مع مراعاة الضغوط المتبقية والتآكل وتحميل التربة. يكون انخفاض المعامل على المدى الطويل بسبب زحف التربة والتغليف الجرافيتي ضئيلاً إذا تم الحفاظ على الحماية من التآكل (تبطين الملاط الأسمنتي والطلاء الخارجي).

10. جداول المقارنة الإضافية

¹ مؤشر التكلفة المطابق لحديد الدكتايل = 1.0.

11. الأسئلة الشائعة والإجابات التفصيلية

س1: كيف تؤثر درجة الحرارة على معامل مرونة حديد الدكتايل؟

يتناقص معامل المرونة (E) لحديد الدكتايل مع زيادة درجة الحرارة بسبب التنشيط الحراري للاهتزازات الشبكية التي تقلل من صلابة الرابطة بين الذرات. تُظهر الدراسات التجريبية أن معامل المرونة (E) ينخفض بمقدار 0.02 % لكل درجة مئوية بين درجة حرارة الغرفة (20 درجة مئوية) و400 درجة مئوية، مما يؤدي إلى انخفاض 5-6 % عند 400 درجة مئوية مقارنةً بـ 20 درجة مئوية. هذا السلوك مهم في التطبيقات ذات درجات الحرارة المرتفعة مثل كتل المحركات، حيث يمكن أن يؤدي عدم تطابق التمدد الحراري إلى حدوث إجهادات إذا افترضنا ثبات E. في التصميم، يتم إدخال قيم المعامل المعتمد على درجة الحرارة في نماذج العناصر المحدودة للتنبؤ بدقة بالانحراف وتوزيع الإجهاد. على سبيل المثال، عند درجة حرارة 200 درجة مئوية، عادةً ما يتم أخذ E على أنها 155 جيجا باسكالفي حين أنه عند درجة حرارة 400 درجة مئوية قد يصل إلى 150 جيجا باسكالمما يستلزم مقاطع عرضية أكثر سمكًا أو عوامل أمان أعلى للمكونات الحاملة. بالإضافة إلى ذلك، يمكن أن تتسبب دورات النقع بالحرارة في حدوث خشونة مجهرية (نمو الجرافيت)، مما يؤثر بشكل أكبر على الصلابة على مدى عمر الخدمة. ولذلك، يجب على المهندسين الرجوع إلى أوراق بيانات المواد التي تحدد منحنيات E مقابل منحنيات درجة الحرارة أو إجراء اختبار بالموجات فوق الصوتية في الموقع للمكونات الحرجة.

س2: ما الفرق بين حديد الدكتايل والحديد الرمادي من حيث الصلابة المرنة؟

يحقق حديد الدكتايل صلابة مرنة أكبر (E ≈ 162-180 جيجا باسكال) من الحديد الرمادي (E ≈ 130-162 جيجا باسكال) بسبب مورفولوجيا الجرافيت الكروي. في الحديد الرمادي، يخلق الجرافيت المتقشر في الحديد الرمادي تركيزات إجهاد تعزز الخضوع المحلي تحت الأحمال المرنة، مما يقلل بشكل فعال من الصلابة السائبة. وفي المقابل، توزّع عقيدات الجرافيت الكروية في حديد الدكتايل الإجهاد بشكل أكثر اتساقًا، مما يسمح للمصفوفة المعدنية بتحمل الحمل دون ظهور عدم الخطية في وقت مبكر. وينتج عن ذلك زيادة في المعامل بمقدار 10-20%. وبالتالي، تُظهر أجزاء حديد الدكتايل انحرافًا أقل تحت نفس الحمل، مما يتيح جدرانًا أرق وتصميمات أخف وزنًا. بالنسبة لأنابيب الضغط، هذا يعني أن حديد الدكتايل يمكن أن يفي بحدود الانحراف (على سبيل المثال، ≤ 3 % تغير القطر) مع انخفاض سمك الجدار مقارنةً بالحديد الرمادي، مما يؤدي إلى توفير المواد وانخفاض تكاليف التركيب. في التطبيقات الديناميكية (على سبيل المثال، إطارات الماكينات)، يساهم حديد الدكتايل الأعلى في زيادة الترددات الطبيعية مما يقلل من مشاكل الرنين والاهتزاز.

س3: كيف تؤثر المعالجات الحرارية مثل التلدين أو التلدين بالتقوية على معامل حديد الدكتايل؟

يعمل التلدين والتطبيع التقليدي في المقام الأول على تخفيف الإجهادات المتبقية وصقل حجم الحبوب، مما يتسبب في تغييرات هامشية (± 3 %) في معامل يونج عن طريق تغيير كثافة الخلع وتجانس المصفوفة. يعمل التقسية على تحويل المصفوفة إلى أوسفريت (خليط من الفريت الحبيبي والأوستينيت عالي الكربون المستقر)، مما ينتج حديد الدكتايل المقسى (ADI) مع E ≈ 165-175 جيجا باسكال - أقل بقليل من درجات الحديد المصبوب (≈ 170-180 جيجا باسكال) ولكن مع صلابة وقوة إجهاد فائقة. لاحظ أن التغير في المعامل ينشأ من تغير صلابة البنية المجهرية: مرحلة الفريت الحبيبي أقل صلابة بشكل هامشي من مزيج الفريتيك-البيرليتي في الدرجات التقليدية. وعلى الرغم من ذلك، فإن التخميد المعزز ومقاومة الصدمات في ADI غالبًا ما يفوق الخسارة الطفيفة في E لتطبيقات مثل مكونات تعليق السيارات. يجب على المصممين الرجوع إلى أوراق البيانات الخاصة بالمعالجة الحرارية، حيث أن العمليات الخاصة (على سبيل المثال، التكسير المارتيمبيري مقابل التكسير الأوستيمبيري) تنتج قيم E مختلفة.

س4: ما أهمية العقيدات بالنسبة للخواص المرنة لحديد الدكتايل؟

ترتبط العقيدات - وهي النسبة المئوية للجرافيت في شكل كروي - ارتباطًا مباشرًا بمعامل المرونة لأن عقيدات الجرافيت تفرض تركيزًا إجهاديًا ضئيلًا مقارنةً بالرقائق. تُظهر الدراسات أن العينات التي تحتوي على ≥ 95 % عقيدية يمكن أن تُظهر ما يصل إلى 5 % % أعلى E من تلك التي تحتوي على عقدة 80 %، بسبب تحسين استمرارية المصفوفة وانتقال الحمل بشكل أكثر اتساقًا عبر واجهة العقيدات والمعدن. قد تحتوي درجات العقيدات المنخفضة على جرافيت غير منتظم أو جرافيت دودي، مما يؤدي إلى وجود فراغات دقيقة ومثيرات إجهاد تقلل من الصلابة وتزيد من التشتت في قياسات المعامل. بالنسبة للمكونات الحرجة، تراقب المسابك العقيدات عن طريق التحليل المعدني واختبارات السرعة فوق الصوتية - نظرًا لأن سرعات الموجات فوق الصوتية الأعلى تتوافق مع سرعة E الفعالة الأعلى - لضمان استيفاء مواصفات العميل للصلابة.

س5: ما هي معايير التصميم التي يجب استخدامها عند تصميم أنابيب حديد الدكتايل لنقل المياه؟

المعايير الرئيسية هي AWWA C151/C151/A21.51, ISO 2531و EN 545التي تحدد أبعاد الأنابيب وخصائص المواد (بما في ذلك E = 24 × 10⁶ psi) وفئات الضغط ومتطلبات الاختبار. تتضمن AWWA C151 جداول الانحراف على أساس المعامل وعوامل صلابة التربة؛ وتفرض المواصفة القياسية ISO 2531/EN 545 إجراء اختبار هيدروستاتيكي عند 1.5 × ضغط العمل والحد الأقصى المسموح به للانحراف 5 % قطر. يجب أن يطبق المصممون عامل أمان بحد أدنى 2.5 مقابل العائد، مع مراعاة الضغوط المتبقية وبدلات التآكل (التبطين الأسمنتي والطلاء الخارجي) وتسوية التربة. تستخدم حسابات التصميم على المدى الطويل معاملاً مخفضاً ليعكس تخميد التربة في ظروف الخدمة والترطيب المحتمل، مما يضمن سلامة خط الأنابيب على مدى عمر 100 عام.

المراجع:

• ASTM A536 - المواصفات القياسية لمسبوكات حديد الدكتايل - الموقع الرسمي لمنظمة ASTM الدولية، الذي يوضح بالتفصيل درجات حديد الدكتايل والخصائص الميكانيكية ومتطلبات الاختبار.
• AWWA C151/A21.51 - أنابيب حديد الدكتايل المصبوب بالطرد المركزي للمياه - معيار الجمعية الأمريكية لأشغال المياه لتصميم أنابيب حديد الدكتايل بما في ذلك معامل المرونة للحسابات الهيدروليكية.
• معامل يونغ - ويكيبيديا - نظرة عامة موثوقة لمفهوم معامل يونج وطرق القياس والقيم النموذجية لمختلف المواد بما في ذلك حديد الدكتايل.
• المواصفة ISO 2531:2012 - أنابيب حديد الدكتايل والتجهيزات والملحقات والوصلات الخاصة بها لتطبيقات المياه - المواصفة القياسية الدولية التي تحدد الخواص الميكانيكية والفيزيائية ذات الصلة بأنابيب حديد الدكتايل بما في ذلك قيم المعامل.
• الخواص المرنة للمعادن - المعهد الوطني للمعايير والتكنولوجيا (NIST) - يوفر بيانات شاملة عن المعاملات المرنة والخواص الميكانيكية ذات الصلة للمعادن بما في ذلك حديد الدكتايل.
