كتالوج تركيبات حديد الدكتايل: الأنواع والمعايير والمواصفات 2025

مرحباً بك في موقعنا الشامل كتالوج تركيبات حديد الدكتايلموردك النهائي لحلول الأنابيب عالية الجودة والمتينة. مصممة للتطبيقات الصناعية والبلدية والإنشائية، توفر تجهيزات حديد الدكتايل الخاصة بنا قوة فائقة ومقاومة للتآكل وطول العمر. يتميز هذا الكتالوج بمجموعة كبيرة من المنتجات، بما في ذلك المرفقين والمحملات والوصلات والفلنجات وجميعها مصنعة لتلبية المعايير الدولية مثل ISO 2531 و EN 545.

1. مقدمة في تركيبات حديد الدكتايل

أحدث حديد الدكتايل، المعروف أيضاً باسم حديد الجرافيت الكروي أو حديد الزهر العقدي، ثورة في أنظمة الأنابيب بفضل أدائه الميكانيكي المتفوق مقارنةً بالحديد الرمادي. اكتُشف حديد الدكتايل في أربعينيات القرن العشرين، ويحقق حديد الدكتايل مزيجاً فريداً من قوة الشد العالية ومقاومة الصدمات الممتازة وخصائص التعب الجيدة من خلال شوائب الجرافيت العقدي التي تتشكل أثناء المعالجات العقيدية الخاضعة للرقابة. ونتيجة لذلك، فإن حديد الدكتايل هو المادة المفضلة لأنابيب المياه البلدية ومياه الصرف الصحي وأنظمة الري ونقل السوائل الصناعية. وتؤدي التركيبات - مثل الانحناءات والمحملات والمخفضات والوصلات - دوراً حاسماً في توجيه التدفق واستيعاب التغيرات في القطر وتوصيل الأنابيب بمختلف أنواعها (ذات الحواف والوصلات ذات الدفع والوصلات الميكانيكية). يجب أن تتوافق تجهيزات حديد الدكتايل الحديثة مع المعايير الدولية الصارمة (على سبيل المثال، ISO، EN، AWWA) لضمان أداء خالٍ من التسرب تحت الضغوط العالية والبيئات المسببة للتآكل.

2. معايير المواد والشهادات

يضمن الامتثال للمعايير المعترف بها موثوقية تجهيزات حديد الدكتايل وقابليتها للتبادل في جميع أنحاء العالم.

• ISO 2531 وISO 7186
  تحديد متطلبات أنابيب وتركيبات حديد الدكتايل وتجهيزاته، بما في ذلك الخواص الميكانيكية والاختبارات الهيدروستاتيكية والتفاوتات في الأبعاد.

• إن 545 و إن 598
  المواصفات الأوروبية التي تحدد مواصفات تجهيزات حديد الدكتايل لتطبيقات إمدادات المياه ومياه الصرف الصحي، مع تصنيفات مفصلة لفئات الضغط (على سبيل المثال، PN10، PN16).

• AWWA C110/C153
  معايير الجمعية الأمريكية لأشغال المياه التي تغطي كلاً من الوزن القياسي (C110) والتجهيزات المدمجة (C153)، بما في ذلك حفر الشفة والطلاء وقيود الوصلات.

• ASTM A536
  يصف التركيب الكيميائي والخصائص الميكانيكية لمسبوكات حديد الدكتايل المستخدمة في إنتاج التجهيزات.

• NSF/ANSI 61
  يشهد على أن البطانات الداخلية (مثل الملاط الأسمنتي والإيبوكسي) تفي بمتطلبات مياه الشرب.

غالبًا ما تحمل الشركات المصنعة الحديثة شهادات مزدوجة (مثل EN وWAWA) لخدمة الأسواق العالمية. كما أن اختبارات الطرف الثالث التي تجريها هيئات مثل DVGW (ألمانيا) وWRAS (المملكة المتحدة) وKIWA (هولندا) تؤكد على الامتثال والأداء.

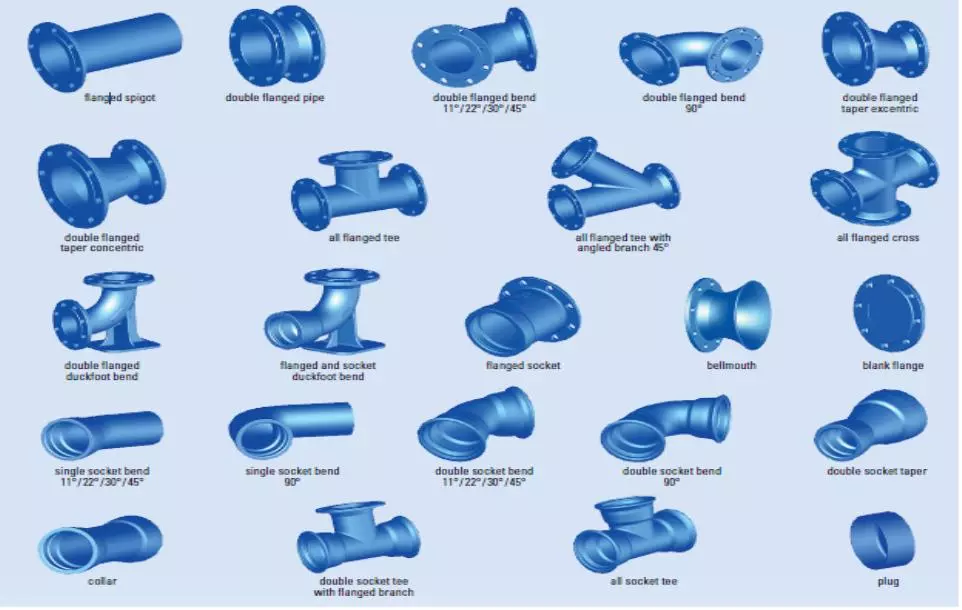

3. أنواع وصلات حديد الدكتايل

فيما يلي فئات تركيبات حديد الدكتايل التسعة الأكثر استخداماً، كل منها موصوفة بالتفصيل:

3.1 الانحناءات والمرفقين

الانحناءات (أو الأكواع) تغير اتجاه الأنبوب بزيادات 90 درجة أو 45 درجة. وهي متوفرة في تشكيلات قصيرة نصف القطر (1D) وطويلة نصف القطر (1.5D).

• نصف القطر القصير: بصمة مدمجة؛ فقدان ضغط أعلى.

• نصف القطر الطويل: انخفاض الاضطراب؛ فقدان أقل للرأس.

3.2 المحملات والمحملات الجانبية

تسمح المحملات بتوصيلات الفروع بزاوية 90 درجة؛ وتوفر المحملات الجانبية زاوية تفرع 45 درجة لتدفق أكثر سلاسة. يختلف توزيع الضغط وسُمك الجدار بين منافذ التشغيل والفروع لاستيعاب الضغوط الهيدروليكية.

3.3 المخفضات

مخفضات مركزية وغير مركزية تنتقل بين أقطار الأنابيب المختلفة.

• مركزية: متماثلة، ومناسبة لخطوط الأنابيب العمودية.

• غريب الأطوار: مسطحة على جانب واحد، تمنع الجيوب الهوائية في المسارات الأفقية.

3.4 الصلبان 3.4 الصلبان

تتيح التجهيزات المتقاطعة التدفق في أربعة اتجاهات. نظراً لتركيزات الضغط، فهي مخصصة للخدمات منخفضة الضغط وغير الحرجة.

3.5 الأغطية والمقابس

تستخدم لإغلاق نهايات الأنابيب. تنزلق الأغطية على الأنبوب OD؛ ويتم إدخال السدادات في معرف الأنبوب. مثالية لتنظيف النظام أو التوسعة المستقبلية.

3.6 الوصلات والوصلات الميكانيكية

• وصلات الضغط على الزر: حشية مطاطية قابلة للالتصاق، تجميع سريع.

• الوصلة الميكانيكية (MJ): مجموعة غدة وحشية مثبتة بمسامير، قابلة للتعديل، تسمح بالانحراف الزاوي.

3.7 تركيبات ذات حواف 3.7

تتوافق الأطراف ذات الحواف مع أنماط الحفر ANSI/AWWA. متوفرة في أنماط الوصلة اللولبية والوصلة الدوارة والشفة المتكاملة. تبسيط المحاذاة أثناء التركيب.

3.8 حمالات وسروج التنصت على الحواف 3.8

تسمح بتوصيلات الخدمة تحت الضغط. تشتمل المحملات المدمجة على صمام مدمج؛ وتثبت السروج على الأنابيب الرئيسية الحالية - مثالية للتعديلات التحديثية.

3.9 التركيبات الخاصة

تضمين المشعبات المخصصة، وأغطية الأنابيب مع منافذ الاختبار، وأجهزة التقييد (مثل قيود الحركة الإسفينية وقضبان التقييد) لمنع انفصال الوصلة تحت قوى الدفع.

4. الأبعاد والمواصفات

تتبع جميع التركيبات جداول أبعاد موحدة لضمان قابلية التبادل:

الجدول 1: المواصفات المقارنة لتجهيزات حديد الدكتايل الشائعة

5. طرق التوصيل والتوصيل

5.1 وصلات الضغط على المفصل

حشية مطاطية مانعة للتسرب فوق حنفية الأنبوب؛ لا تحتاج إلى براغي. سريع وفعال من حيث التكلفة لأنظمة الضغط المتوسط.

5.2 الوصلة الميكانيكية (MJ)

تقوم الغدة والحشية والمسامير والصواميل بتثبيت حنفية الأنبوب في التجهيزة. تسمح بانحراف ± 4 درجات لكل وصلة وتستوعب التسوية.

5.3 الوصلات ذات الحواف 5.3

واجهات شفة مثبتة بمسامير مع حشيات. يوفر أقصى قدر من التحكم في المحاذاة وسهولة التفكيك - شائع في الصمامات والمضخات.

5.4 الوصلات المقيدة

تضمين أجهزة (مثل الأوتاد والقضبان) لقفل الحنفية والمقبس، مما يمنع الانفصال تحت أحمال الاندفاع أو الدفع.

6. عمليات التصنيع والطلاءات

6.1 الصب والتصنيع الآلي

صهر الحديد الصلب، والمواد المعززة للسحب (مثل المغنيسيوم)، والمواد الملقحة؛ الصب بالرمل في قوالب خضراء أو قوالب مرتبطة بالراتنج. تضمن المعالجة الحرارية بعد الصب والمعالجة الآلية الدقيقة باستخدام الحاسب الآلي دقة الأبعاد.

6.2 البطانة الداخلية

• ملاط أسمنتي: AWWA C104؛ سمك 2.5 مم عن طريق التبطين الدوراني؛ مقاوم للتآكل، معامل الخشونة (عامل C) ~ 120.

• إيبوكسي: عادةً 250-500 ميكرومتر؛ سطح أملس؛ معتمد لمياه الشرب وفقًا لمعايير NSF/ANSI-61.

6.3 الطلاء الخارجي

• الأسفلت البيتوميني: الطلاءات الأولية والطلاءات النهائية للحماية من التآكل.

• البولي يوريثين: تشطيب متين ومقاوم للأشعة فوق البنفسجية لخطوط الأنابيب المكشوفة.

7. أفضل ممارسات التركيب والصيانة

• المناولة: استخدم الرافعات/سلاسل التشوكر؛ تجنب ملامسة المعدن للمعدن على البطانة أو الطلاء.

• المحاذاة: تأكد من العمق المناسب للقضيب في الوصلات التي يتم تثبيتها بالدفع؛ استخدم التزييت على الحشيات.

• حفر الخنادق: اتباع معايير الفرش (مثل حصى البازلاء والرمل) لمنع التحميل النقطي.

• الاختبار الهيدروستاتيكي: اختبار الضغط على خط الأنابيب المجمّع عند ضغط تصميمي 1.5×1.5 مرة.

• الفحص الدوري: مراقبة حالة الطلاء الخارجي، وفحص البراغي/الغدد للتأكد من إحكامها، وتنظيف الأنظمة لإزالة الرواسب.

8. اختبار الجودة وإمكانية التتبع

تخضع كل دفعة ملائمة لـ

• اختبارات الشد والصلابة والصدمات وفقًا للمواصفة ASTM A536.

• فحوصات الأبعاد على السمات المادية الرئيسية.

• اختبارات الضغط الهيدروستاتيكي عند 1.5 × الضغط المقدر.

• الاختبارات غير المدمرة (NDT): الموجات فوق الصوتية والجسيمات المغناطيسية للكشف عن العيوب الداخلية.

يتم الحفاظ على إمكانية التتبع من خلال الأرقام الحرارية المصبوبة والرموز الشريطية وشهادات المطاحن التفصيلية.

9. دليل التطبيقات والاختيار

9.1 توزيع المياه البلدية

اختر ثنيات PN16 القابلة للدفع والمحملات ذات التبطين الأسمنتي الهاون لمتانة وصيانة منخفضة.

9.2 الصرف الصحي ومياه الصرف الصحي

اختر التركيبات المبطنة بالإيبوكسي المصنفة PN10؛ حماية من التآكل ضد النفايات السائلة العدوانية.

9.3 أنابيب العمليات الصناعية

اختر تجهيزات ذات حواف من الفئة 350 رطل لكل بوصة مربعة مزودة بطبقة نهائية من البولي يوريثان ووصلات ميكانيكية لمقاومة المواد الكيميائية والعزل المتكرر.

9.4 الحماية من الحرائق

استخدم تركيبات ذات حواف عالية الضغط العالي (فئة 350 رطل لكل بوصة مربعة) مع بطانة إيبوكسية معتمدة من NSF/ANSI 61 لضمان الموثوقية في ظل ظروف الارتفاع المفاجئ.

فيديو تعليمي مدمج

6 أسئلة وأجوبتها الشائعة

س1: ما الذي يحدد معدل ضغط تركيبات حديد الدكتايل؟

يعتمد تصنيف الضغط على فئة تصميم التركيبات (على سبيل المثال، PN10، PN16، فئة 150 رطل لكل بوصة مربعة، فئة 350 رطل لكل بوصة مربعة)، والتي يتم تحديدها من خلال الحد الأدنى لسمك الجدار، وقوة الشد للمادة (≥ 483 ميجا باسكال وفقًا لـ ASTM A536 Grade 65-45-12)، وعامل الأمان المحدد في معايير مثل ISO 2531 أو AWWA C110. عادة ما يكون للانحناءات قصيرة نصف القطر نفس تصنيف الأنابيب المستقيمة ذات السماكة الاسمية المكافئة، ولكن قد يكون انخفاض الضغط أكبر. تعتمد التركيبات ذات الحواف على ثقب الحافة وحجم البرغي للحفاظ على التصنيف تحت الضغط الداخلي وأحمال الدفع الخارجية. يجب اختبار جميع التركيبات هيدروستاتيكيًا عند 1.5 ضعف التصنيف المحدد للتحقق من الأداء قبل الشحن.

س2: كيف يمكنني الاختيار بين الملاط الأسمنتي وتبطين الإيبوكسي لتجهيزات مياه الشرب؟

إن تبطين الملاط الأسمنتي - الذي يتم تركيبه بواسطة ملاط AWWA C104 - مثبت جيدًا وفعال من حيث التكلفة ويوفر معامل خشونة C≈120 لحسابات التدفق المستقر. ومع ذلك، قد لا يكون مناسبًا للمياه العدوانية ذات الأس الهيدروجيني <6.5 أو المحتوى العالي من الكبريتات بسبب مخاطر الرشح، ويمكن أن يكون هشًا تحت التدوير الحراري. توفر بطانات الإيبوكسي (عادةً بسماكة 250-500 ميكرومتر) سطحًا أكثر سلاسة (C≈140)، ومقاومة كيميائية فائقة، وتوحيد طلاء الشريط ولكن بتكلفة أعلى وبتباين محتمل في المعالجة. ضع في اعتبارك كيمياء المياه ودرجة حرارة التشغيل وتكلفة دورة الحياة؛ تأكد من شهادة NSF/ANSI 61 للتطبيقات الصالحة للشرب.

س3: هل يمكن استخدام تركيبات الوصلات الميكانيكية والتركيبات الميكانيكية بالتبادل؟

في حين أن كلا النوعين من الوصلات يستوعبان الانحراف (الضغط على ±5°، MJ ±4° لكل وصلة)، إلا أنهما يختلفان في آليات التجميع والإغلاق. تستخدم الوصلات التي تعمل بالضغط على حشية مرنة مثبتة بواسطة حنفية ضغط بمقبس حنفية - مثالية للتركيب السريع في الأشواط المستقيمة. وتستخدم الوصلات الميكانيكية غدة وحشية ومسامير، مما يسمح بإحكام الشد الميداني وإعادة الضبط تحت التسوية. توفر الوصلات الميكانيكية انحصاراً أعلى قليلاً ضد قوى الدفع. وهي غير قابلة للتبديل على نفس التركيبات دون مطابقة مواصفات التجهيز النهائي والمفصل؛ اختر دائمًا نمط التركيبات المحدد في رسومات تصميم الأنابيب.

س4: ما هي أنماط الفشل الأكثر شيوعًا لتجهيزات حديد الدكتايل في الخدمة؟

التآكل - الخارجي (التربة والتيار الشارد) والداخلي (التآكل المتأثر بالميكروبات والمياه الحمضية) - هو السبب الرئيسي. يخفف الطلاء الخارجي المناسب والحماية الكاثودية من التآكل الجانبي للتربة؛ وتمنع البطانات الداخلية والتحكم في كيمياء المياه التآكل الداخلي. يمكن أن يؤدي تركيز الإجهاد الميكانيكي عند الانحناءات والمحملات ذات نصف القطر القصير إلى التشقق الناتج عن الإجهاد تحت الضغط الدوري. قد يؤدي التجميع غير السليم للمفاصل (عدم كفاية تزييت الحشية والمسامير غير المضبوطة جيداً) إلى حدوث تسربات أو انفصال المفاصل تحت الضغط الزائد. وأخيرًا، يمكن أن يؤدي التآكل بفعل المواد الصلبة المحتبسة إلى تآكل الأسطح الداخلية؛ لذا ضع في اعتبارك البطانات المقاومة للتآكل في مثل هذه الخدمات.

س5: كيف يمكنني تحديد تركيبات حديد الدكتايل للمناطق الزلزالية؟

في المناطق النشطة زلزاليًا، تعتبر مرونة الوصلات وضبطها أمرًا بالغ الأهمية. استخدم الوصلات الميكانيكية أو وصلات الدفع المقيدة المزودة بأجهزة قفل متكاملة (مثل وصلة Tyton® R-joint مع حلقة قفل) للسماح بحركة الأنابيب دون انفصال. قصر الوصلات الصلبة ذات الحواف الصلبة على المراسي والمعدات الرئيسية؛ تقليل الزوايا غير المقيدة. تأكد من الامتثال للقوانين الزلزالية المحلية (على سبيل المثال، AWWA M11، AWWA C600)، ونسق مع مهندسي الإنشاءات بشأن تصميم كتل الدفع ووضع قيود الوصلات. توفير مخصصات للحركة المحورية ± 0.5 بوصة لكل 100 قدم من خط الأنابيب.

س6: ما هي ممارسات الصيانة التي تطيل من عمر تركيبات حديد الدكتايل؟

تنفيذ عمليات تفتيش خارجية منتظمة - تنظيف وإعادة طلاء أي عيوب في الطلاء؛ مراقبة التيار الشارد وضبط الحماية الكاثودية. داخليًا، قم بإجراء التنظيف الدوري لإزالة الرواسب والنمو الميكروبيولوجي؛ افحص درجة الحموضة في الماء واضبط المعالجة للحفاظ على نطاق محايد (6.8-8.5). شد مسامير الوصلات الميكانيكية بعد أول 12 شهرًا لتعويض ارتخاء الحشية. جدولة قياسات سُمك الجدار بالموجات فوق الصوتية على فترات 10 سنوات للخدمات عالية الخطورة. احتفظ بسجل تفصيلي لتواريخ التركيب وضغوط الاختبار وأنشطة الصيانة لإمكانية التتبع وتحليل دورة الحياة.

المراجع:

• المواصفة القياسية ISO 2531: أنابيب حديد الدكتايل والتجهيزات وملحقاتها ووصلاتها لتطبيقات المياه - المتطلبات وطرق الاختبار | الموقع الرسمي للمنظمة الدولية للتوحيد القياسي
• EN 545: أنابيب حديد الدكتايل والتجهيزات وملحقاتها ووصلاتها لأنابيب المياه - المتطلبات والاختبارات | معايير CEN
• AWWA C110: تركيبات حديد الدكتايل والحديد الرمادي | الجمعية الأمريكية لأعمال المياه
• ASTM A536: المواصفات القياسية لمسبوكات حديد الدكتايل | ASTM International
• NSF/ANSI 61: مكونات نظام مياه الشرب - الآثار الصحية | NSF الدولية
