الشفاه الاحتياطية المصنوعة من حديد الدكتايل: المعايير والتركيب والصيانة

الوقت:2025-05-15

تُعد الشفاه الاحتياطية المصنوعة من حديد الدكتايل (وتسمى أيضًا حلقات الدعم) مكونات بالغة الأهمية في أنظمة الأنابيب المتصلة بالشفة. فهي تقوي وتدعم حواف التزاوج - خاصةً الوصلات ذات الوجه المرتفع أو الوصلات ذات الوجه المسطح - من خلال توزيع أحمال البراغي ومنع ثني الحافة وضمان إحكام الإغلاق الفعال تحت الضغوط العالية ودورات درجات الحرارة. تُصنع هذه الحلقات وفقًا للمواصفة ASTM A536 ويتم حفرها وفقًا لأنماط مسامير ANSI/AWWA (على سبيل المثال، 150 رطل)، وتأتي هذه الحلقات في أنماط ذات نهاية كعب أو وجه زاوية، عادية أو مجلفنة، لأحجام من 1 بوصة إلى 12 بوصة وما بعدها. تغطي هذه المقالة التعريفات والمعايير والمواد والتصنيع وطرق التصنيع وطرق التركيب وحسابات التصميم والحماية من التآكل والأداء المقارن وأدلة الاختيار وأفضل ممارسات الصيانة، مع جدول مقارنة مفصل للمواصفات.

الشفاه الاحتياطية المصنوعة من حديد الدكتايل: المعايير والتركيب والصيانة
الشفاه الاحتياطية المصنوعة من حديد الدكتايل: المعايير والتركيب والصيانة

I. التعريف والغرض

ما هي الشفة الاحتياطية؟

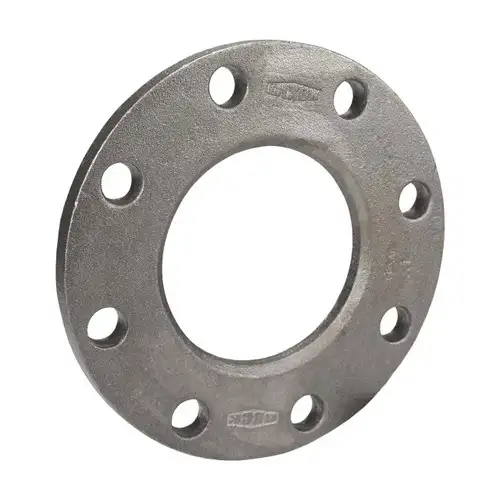

الحافة الاحتياطية (أو الحلقة الاحتياطية) هي مكون من حديد الدكتايل على شكل حلقة مع تجويف مطابق للقطر الخارجي للأنبوب وفتحات مسامير حول محيطه. وهي توضع خلف طرف كعب الأنبوب أو حلقة وجه الزاوية لتعزيز الوصلة وإنشاء وصلة موثوقة ومانعة للتسرب.

الوظائف الأساسية

  1. توزيع حمل البرغي: توزّع القوى الضاغطة الناتجة عن التثبيت بالمسامير بالتساوي على وجه الحافة لتجنب التشوه الموضعي.

  2. منع الانحناء والانحراف: يحافظ على تسطيح الحافة تحت الضغط الداخلي، مما يقلل من الاختلال.

  3. تعزيز جلوس الحشية المحسنة: يضمن ضغط الحشية بشكل موحد ويحسن من سلامة السدادة.

ثانياً. المعايير والمواصفات

الامتثال ل ASTM و ANSI/AWWA

  • أستم A536 (65-45-12): درجة حديد الدكتايل التي تحدد قوة الشد والاستطالة وخصائص الصدمات لمسبوكات الشفة الاحتياطية.

  • ANSI B16.1 / AWWA C207: تحدد أنماط مسامير الشفة 150 رطل، والحفر، وفئات الضغط لفلنجات حديد الدكتايل.

معادلات ISO وEN

  • إن 1092-2 (ISO 7005-2): المعيار الأوروبي لفلنجات الحديد الزهر، بما في ذلك الحلقات الاحتياطية والأبعاد.

  • ISO 9624: يحدد التصميم والأبعاد لحلقات الدعم المصنوعة من الفولاذ المقاوم للصدأ وحديد الدكتايل.

ثالثًا. المواد والحماية من التآكل

خواص حديد الدكتايل
قوة الشد العالية (≥ 65 كسي)، والليونة الممتازة، والمقاومة الجيدة للصدمات تجعل من حديد الدكتايل مثاليًا للفلنجات الاحتياطية. تضمن بنيته المجهرية المكونة من عقيدات الجرافيت الكروية الصلابة تحت دورات الضغط.

الطلاءات الواقية

  • الجلفنة: طلاء الزنك (≥ 86 ميكرومتر) للبيئات تحت الأرض أو البيئات المسببة للتآكل.

  • بطانة إيبوكسي: يمنع التآكل الداخلي في أنظمة مياه الشرب.

  • الطلاء التمهيدي: أكسيد أحمر أو مواد أولية إيبوكسية للخدمة فوق سطح الأرض.

رابعا. الأنواع والاختلافات

الطراز الوصف نمط التثبيت الأحجام الشائعة
دعامة نهاية الرتبة مقترنة بتجهيزات طرفية كعبية؛ لا يوجد وجه مرتفع ANSI 150 (8-12 ثقب) 1″-8″
حلقة وجه الزاوية يدعم الشفاه ذات الوجه المسطح أو المرتفع؛ الشطب الداخلي يوجه الحشية ANSI 150 (قياسي) 2″-12″
حلقة دعم منقسمة قطعتان للتجميع الميداني حول الأنابيب الموجودة المعيار ANSI 150 / ISO 7005-2 ¾"-24″
المجلفن الأشكال المغلفة بالزنك من الأنماط المذكورة أعلاه نفس النمط الأساسي جميع المقاسات

الجدول 1. مقارنة بين أنواع الشفة الاحتياطية الشائعة من حديد الدكتايل وأنماطها.

V. اعتبارات التصميم والهندسة

حسابات حمولة الترباس
يحسب المهندسون التحميل المسبق المطلوب للبراغي بناءً على عامل الحشية وضغط التصميم وقطر الحافة. تسمح الحلقات الاحتياطية باستخدام حشوات أصغر من خلال تعزيز صلابة الحافة.

تحليل العناصر المحدودة (FEA)
تحاكي التصاميم الحديثة انحراف الحافة تحت الحمل لتحسين سُمك الجدار وقطر دائرة المسامير، مما يقلل من الوزن مع الحفاظ على السلامة.

سادسًا. التركيب والتجميع

  1. تحضير السطح: نظف أوجه الحافة وتجويف الحلقة الاحتياطية.

  2. وضع الحشية: استخدم حشية مناسبة (لولبية، مطاطية، مطاطية، PTFE) بمقاس الشفة القياسية.

  3. التثبيت الأولي: يُشدّ الإصبع على شكل صليب متقاطع.

  4. تسلسل عزم الدوران:

    • 1/3 عزم دوران جميع البراغي

    • 2/3 عزم الدوران، تحقق من المحاذاة

    • عزم الدوران الكامل، كرر ذلك مرتين للحصول على ضغط موحد.

  5. الفحص: افحص بحثًا عن وجود تسربات عند بدء التشغيل وبعد التدوير الحراري.

سابعاً. الأداء المقارن

الميزة شفة احتياطية (DI) خاتم من الفولاذ المقاوم للصدأ حلقة من الفولاذ الكربوني
مقاومة التآكل جيد ممتاز معتدل
التكلفة منخفضة-متوسطة عالية منخفضة
القوة الميكانيكية عالية عالية جداً عالية
سهولة التجميع الميداني سهولة معتدل معتدل

توفر الفلنجات الاحتياطية المصنوعة من حديد الدكتايل توازنًا بين التكلفة والأداء مقارنةً بالبدائل المصنوعة من الفولاذ المقاوم للصدأ أو الفولاذ الكربوني.

ثامناً. الصيانة والتفتيش

  • فحوصات التسرب الدورية: اختبار بصري وفوق صوتي للكشف المبكر عن تدهور مانع التسرب.

  • سلامة الطلاء: افحص الجلفنة أو الطلاء للتأكد من عدم تقشره، وأعد الطلاء حسب الحاجة.

  • إعادة ضبط عزم دوران البرغي: بعد الصيانة الأولية وسنوياً بعد ذلك للتعويض عن زحف الحشية.

التاسع. دليل الاختيار ومخطط التحجيم

يتضمن اختيار الشفة الاحتياطية المناسبة المطابقة:

  • طول الأنبوب وسماكة جداره

  • نمط البرغي (ANSI 150، فئة 125، فئة 250)

  • تصنيف الضغط (150 رطل، 300 رطل)

  • متطلبات الطلاء والمواد

يمكن تنزيل مخطط تحجيم كامل من 1 بوصة إلى 24 بوصة من معظم الشركات المصنعة - انظر أمثلة على الأبعاد في الجدول 1 أعلاه.

فيديو تعليمي على يوتيوب

*إجراءات التركيب وعزم الدوران للفلنجات الاحتياطية المصنوعة من حديد الدكتايل*.

الأسئلة الشائعة

1. ما الفرق بين الشفة الاحتياطية وشفة الأنابيب التقليدية؟
الشفة الاحتياطية (أو الحلقة الداعمة) ليست شفة مستقلة تحتوي على الضغط؛ بل إنها تعزز شفة التزاوج (طرف كعب أو حلقة وجه الزاوية) لضمان تثبيت الحشية بشكل مناسب ومنع الانحناء وتوزيع أحمال البراغي بشكل موحد. حواف الأنابيب التقليدية هي حاجز الضغط الأساسي وقد تكون ملحومة أو ملولبة مباشرة بالأنبوب. ونظرًا لأن الشفاه الاحتياطية لا تتحمل إجهاد الطوق الكامل، فيمكن صبها بشكل أرق وتكلفتها أقل، ومع ذلك فهي توفر دعمًا هيكليًا. وعادةً ما تستخدم الحلقات الاحتياطية مع نهايات كعب مفصل اللفة والفلنجات ذات الوجه المسطح في أنظمة أنابيب المياه منخفضة إلى متوسطة الضغط ومياه الصرف الصحي والأنابيب الكيميائية. وعلى النقيض من ذلك، يجب أن تتحمل الشفة ذات الوجه الكامل المصنوعة من الكربون أو الفولاذ المقاوم للصدأ دورات الضغط الداخلي ودرجة الحرارة مباشرة، مما يتطلب أقسامًا أثقل ومواد أكثر تكلفة. لذلك تعتبر الفلنجات الاحتياطية حلاً اقتصاديًا عندما تحتاج إلى مرونة الوصلات ذات الوصلات ذات الوصلة اللولبية مع انخفاض تكاليف المواد والتركيب، خاصةً في التطبيقات التي تتطلب تفكيكًا متكررًا أو تعويض المحاذاة.

2. متى يجب أن أختار الفلنجات الاحتياطية المجلفنة مقابل الفلنجات الاحتياطية المطلية بالإيبوكسي؟
تعتبر الفلنجات الاحتياطية المجلفنة مثالية للتطبيقات المعتدلة التآكل أو المدفونة حيث تحمي طبقة الزنك القوية (≥ 86 ميكرومتر) من المواد الكيميائية للتربة والرطوبة. يتم تحديدها عادةً في أنابيب المياه ومياه الصرف الصحي. تتفوق طبقات الإيبوكسي في أنظمة المياه الصالحة للشرب والخدمات الكيميائية العدوانية - حيث توفر الحد الأدنى من المركبات القابلة للرشح وحماية الحاجز على المدى الطويل. الشفاه المبطنة بالإيبوكسي تقاوم التآكل تحت الغشاء حتى في حالة تلف الطلاء، في حين أن الجلفنة يمكن أن تخلق خلايا تآكل موضعية إذا تعرضت للخدش. ومن حيث التكلفة، فإن الجلفنة أقل تكلفة في البداية، ولكن غالبًا ما يبرر العمر التشغيلي الأطول للإيبوكسي تكلفته الأولية الأعلى في التطبيقات الحرجة.

3. هل يمكن استخدام الشفاه الاحتياطية في الخدمات ذات درجات الحرارة العالية؟
يتم تصنيف الفلنجات الاحتياطية المصنوعة من حديد الدكتايل بشكل عام حتى حوالي 250 درجة فهرنهايت (121 درجة مئوية). وفوق درجة الحرارة هذه، يمكن أن يقلل الإجهاد الحراري والتغيرات المعدنية المحتملة (أكسدة الجرافيت الكروية) من القوة. بالنسبة لدرجات الحرارة المرتفعة، يفضل استخدام حلقات الدعم المصنوعة من الكربون أو الفولاذ المقاوم للصدأ المطابقة للمواصفة EN 1092-2 أو ANSI B16.5 (الفئة 300/600). يمكن أن تعمل بعض درجات حديد الدكتايل المتخصصة (ذات السيليكون أو السبائك العالية) بأمان حتى 400 درجة فهرنهايت، ولكن استشر دائمًا الشركة المصنعة للشفة للحصول على تقييمات درجات الحرارة المعتمدة وفكر في متطلبات المعالجة الحرارية بعد اللحام عند الضرورة.

4. كيف يمكنني فحص وصلة الشفة الاحتياطية بحثاً عن تسربات دون تفكيكها؟
تشمل طرق الاختبار غير المتلفة (NDT) ما يلي:

  • قياس السُمك بالموجات فوق الصوتية: يقيس ترقق الحلقة وجدار الأنبوب من التآكل.

  • التصوير الحراري بالأشعة تحت الحمراء: يكتشف حالات الشذوذ في درجات الحرارة عند الوصلات ذات الحواف تحت الضغط.

  • كشف التسرب بالموجات فوق الصوتية: يحدد الانبعاثات فوق الصوتية من التسريبات الصغيرة عند ضغط النظام.

  • اختبار اضمحلال الضغط: تراقب انخفاض الضغط في تجويف شفة مغلقة.
    تحدد هذه التقنيات التسرب المبكر أو خروقات الطلاء، مما يسمح بالصيانة قبل حدوث عطل كارثي وتجنب التفكيك الكامل للمفصل.

5. ما العوامل التي تؤثر على العمر التشغيلي للشفة الاحتياطية المصنوعة من حديد الدكتايل؟
يعتمد عمر الخدمة على جودة المواد وظروف التشغيل والصيانة:

  • درجة المادة: تضمن المطابقة للمواصفة ASTM A536 الحد الأدنى من العيوب والخصائص الميكانيكية المتسقة.

  • بيئة التآكل: يحدد الرقم الهيدروجيني والكلوريدات ومقاومة التربة اختيار الطلاء وتكرار الفحص.

  • التحميل المسبق للبراغي ونوع الحشية: يقلل عزم الدوران المناسب ومواد الحشية (مثل EPDM، PTFE) من الزحف والتسرب.

  • ركوب الدراجات الحرارية: يمكن أن يؤدي التسخين والتبريد المتكرر إلى استرخاء الشفة؛ ففحوصات عزم الدوران بعد التركيب تخفف من ذلك.

  • المناولة والتركيب: تجنب تلف وجه الحافة أو خدوش الطلاء أثناء التجميع.
    عندما يتم تحديد الشفاه الاحتياطية المصنوعة من حديد الدكتايل وتغليفها وتركيبها وصيانتها بشكل صحيح، يمكن أن تتجاوز مدة خدمة الشفاه الاحتياطية المصنوعة من حديد الدكتايل 25 عامًا في أنظمة المياه والصرف الصحي النموذجية.
