حلقة دعم حديد الدكتايل المساندة: الدليل الكامل لشفاه دعم شفة الأنابيب ذات الحواف المساندة

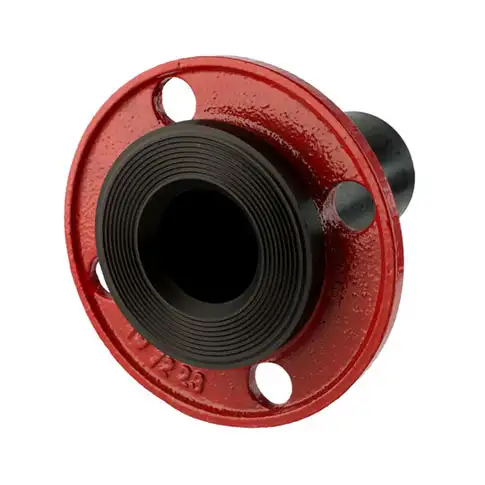

A حلقة دعم من حديد الدكتايل (وتسمى أيضًا شفة الدعم أو شفة دعم مفصل اللفة) عبارة عن صفيحة مسطحة على شكل حلقة تستخدم خلف شفة الأنبوب أو طرف كعب الأنبوب لتوفير التعزيز والدعم. ومن الناحية العملية، توضع حلقة الدعم على شفة مفصل اللفة أو نهاية الكعب ومثبتة بمسامير مع شفة مصاحبة، مما يشكل وصلة قوية مانعة للتسرب. ونظرًا لأن حلقة الدعم لا تتعرض للسائل، يمكن تصنيعها من حديد الزهر عالي القوة بينما تقوم الشفة القياسية بعمل مانع تسرب الضغط. من الناحية الوظيفية، حلقات الدعم تعزيز المفصل و الاصطفاف الشفاه أثناء التجميع، وتوزيع أحمال البراغي ومنع التشويه تحت الضغط. المحاذاة السليمة أمر بالغ الأهمية: تسمح الحلقة الداعمة للوصلة ذات الحواف بالدوران قليلاً أثناء التركيب، مما يضمن محاذاة فتحات البراغي وتحقيق إحكام إغلاق الحشية بإحكام. بشكل عام، تعمل حلقات الدعم على إطالة عمر نظام الأنابيب من خلال منع تشوه الحافة وإنشاء مانع تسرب أكثر موثوقية ومقاومة للتسرب.

• الدعم الهيكلي: تضيف حلقات الدعم صلابة خلف وصلة الحافة، مما يمنع الالتواء أو الانحناء تحت الضغط العالي أو درجة الحرارة العالية.

• الاصطفاف: تساعد شفة الدعم التي تدور بشكل حر على محاذاة طرف الكعب والبراغي، مما يسهل عملية التركيب.

• سلامة الختم: من خلال توزيع ضغط البرغي بالتساوي، تساعد حلقات الدعم على تشكيل حشية محكمة مانعة للتسرب.

• المتانة: لتقوية الوصلة، تقلل حلقات الدعم من الضغط على الحافة والحشية، مما يقلل من الضغط على الحافة والحشية إطالة عمر الخدمة للاتصال

وباختصار، تعتبر حلقات الدعم المصنوعة من حديد الدكتايل مكونات حاسمة في وصلات الشفة (خاصةً الشفاه ذات الوصلات اللولبية) حيث تكون هناك حاجة إلى قوة إضافية وسهولة المحاذاة وموثوقية الإغلاق. وهي تسمح للمهندسين باستخدام حشوة متينة من الحديد الزهر لا تلامس السائل، بينما تعتمد على حلقة دعم منفصلة لتحمل الأحمال الميكانيكية.

تركيبة المادة وخصائصها

حديد الدكتايل (المعروف أيضًا باسم حديد الجرافيت الكروي الكروي) هو نوع من الحديد الزهر المضاف إليه المغنيسيوم بحيث يشكل الكربون جرافيت كروي (عقدي) بدلاً من الرقائق. هذه البنية المجهرية تعطي حديد الدكتايل قوة وصلابة أفضل بكثير من الحديد الرمادي العادي. والدرجة الشائعة هي أستم A536 A536 65-45-12والذي يحتوي على ما يقرب من 3.51 تيرابايت 3 تيرابايت 3 تيرابايت 3 تيرابايت 3 تيرابايت من الكربون، و2.51 تيرابايت 3 تيرابايت 3 تيرابايت من السيليكون، و0.41 تيرابايت 3 تيرابايت 3 تيرابايت من المنجنيز، و0.081 تيرابايت 3 تيرابايت من المغنيسيوم، بالإضافة إلى العناصر النزرة. في هذه الدرجة، يحتوي قوة الشد حول 65,000 رطل لكل بوصة مربعة و قوة الخضوع حول 45,000 رطل لكل بوصة مربعةمع استطالة عند الكسر حوالي 12%. وعلى النقيض من ذلك، فإن حديد الزهر الرمادي (بدون عقيدات) لديه قوة شد تبلغ حوالي نصف قوة الشد فقط. والواقع أن حديد الدكتايل "تبلغ قوته ضعف قوة شد الحديد الرمادي تقريبًا" ويميل إلى الانحناء (فشل الدكتايل) بدلًا من الكسر. وتسمح هذه القوة العالية بحواف وحلقات أرق وأخف وزنًا لنفس فئة الضغط مقارنةً بالحديد الزهر.

تتضمن الخصائص الرئيسية لحلقات الدعم المصنوعة من حديد الدكتايل ما يلي:

• قوة وصلابة عالية: مع قوة UTS ~ 65 كيلو باسكال وليونة جيدة، تقاوم هذه الحلقات الصدمات وارتفاع الضغط. (وعلى سبيل المقارنة، قد يكون لشفة الفولاذ المقاوم للصدأ قوة نهائية مماثلة (حوالي 75 كيلو باسكال) ولكن بمردود أقل بكثير ~ 30 كيلو باسكال).

• قابلية جيدة للسبك والتشغيل الآلي: يمكن صب حديد الدكتايل في أشكال معقدة (مثل حلقات الدعم) ثم تشكيلها باستخدام الحاسب الآلي بأبعاد دقيقة. بعد الصب، غالبًا ما يتم تطبيع الأجزاء أو تلدينها لتحسين البنية المجهرية، ثم يتم طحنها أو حفرها وفقًا لأنماط ثقوب المسامير ISO/المعهد الوطني للمعايير الدولية.

• مقاومة التآكل (مع الطلاء): يتميز حديد الدكتايل العاري بمقاومة معتدلة للتآكل (أفضل من الفولاذ الكربوني العاري)، ولكنه لا يزال يتطلب حماية في البيئات القاسية. وعادةً ما يستخدم المصنعون الإيبوكسي المرتبط بالاندماج (FBE) أو الجلفنة. على سبيل المثال، تتميز الحلقات المغطاة في المصنع بطبقة إيبوكسي حمراء متينة من أجل "مقاومة فائقة للتآكل". تحمي هذه الطلاءات ضد الرطوبة والمواد الكيميائية والأشعة فوق البنفسجية، مما يطيل العمر الافتراضي بشكل كبير في محطات المياه أو الاستخدام الخارجي. في الواقع، تُعد حواف حديد الدكتايل ذات الطلاء الإيبوكسي قياسية في أنظمة مياه الشرب (تفي بمعايير NSF/ANSI). بدون طلاء، تصدأ الحلقات المصنوعة من الفولاذ الكربوني بشكل أسرع بكثير؛ وتوفر الشفاه المصنوعة من الفولاذ المقاوم للصدأ أفضل مقاومة للتآكل (لا تحتاج إلى صيانة تقريبًا).

مزايا حلقات الدعم المصنوعة من حديد الدكتايل: بالمقارنة مع الفولاذ المقاوم للصدأ، عادةً ما تكون حلقات حديد الدكتايل أقوى وأرخص لكل كيلوغرام. وهي مثالية للأقطار الكبيرة حيث تكون غير القابل للصدأ باهظة التكلفة. وبالمقارنة مع الحلقات البلاستيكية أو البلاستيكية، فإن حلقات DI أقوى بكثير (تدعم ضغطًا أعلى وأحمالًا ميكانيكية أعلى). وعلى عكس الحديد الرمادي الهش، تتشوه حلقات DI بدلاً من أن تتحطم تحت الضغط الشديد. كما يتميز حديد الدكتايل بمقاومة ممتازة للإجهاد ويمكنه امتصاص الاهتزازات.

مقارنة مع مواد أخرى:

• الفولاذ الكربوني (مثل ASTM A105): عادةً ما يستخدم الفولاذ الكربوني في حواف اللحام ذات العنق الملحوم، وهو قوي (الحد الأدنى من مقاومة الصلب القوية ~ 70 كيلو باسكال، والمردود ~ 36 كيلو باسكال) ولكنه يتآكل بسهولة. وغالبًا ما يحتاج إلى الجلفنة أو الطلاء. عادةً ما تكون حلقات الفولاذ الكربوني أرخص من الفولاذ الكربوني بشكل عام من الفولاذ المقاوم للصدأ، ولكن على حساب عمر أقصر ما لم تتم صيانتها بدقة.

• الفولاذ المقاوم للصدأ (مثل 304/316): يوفر الفولاذ المقاوم للصدأ "عمرًا أطول" بدون صدأ. على سبيل المثال، يحتوي 316L SS على UTS ~ 75-80 ksi وإنتاجية ~ 30 ksi مع استطالة >40%. وهي مثالية في البيئات المسببة للتآكل أو الصحية. ومع ذلك، فإن SS أثقل وأكثر تكلفة بكثير من حديد الدكتايل. بالنسبة للعديد من تطبيقات المياه ومياه الصرف الصحي، لا يمكن تبرير التكلفة الأعلى لحديد SS.

• بلاستيك/إطار من البلاستيك المقوى بالصلب: تُستخدم حلقات الدعم غير المعدنية (PVC، PP، الألياف الزجاجية) في بعض أنظمة الضغط المنخفض أو الأنظمة الكيميائية. وهي محصنة ضد التآكل ولكن قوتها منخفضة جدًا (مناسبة فقط للأحجام والضغوط الصغيرة). عادةً ما يتم اختيار حلقات الدعم المعدنية حيثما يتجاوز ضغط الأنابيب بضعة أشرطة.

باختصار، تحقق حلقات الدعم المصنوعة من حديد الدكتايل التوازن: فهي تجمع بين قوة ومتانة عالية (أعلى بكثير من البلاستيك، على قدم المساواة أو أفضل من الفولاذ العادي) بتكلفة معتدلة. ويتمثل القيد الرئيسي في التآكل بدون طلاء واقٍ؛ ويتم التخفيف من ذلك عن طريق FBE أو الجلفنة. عند المقارنة وجهاً لوجه، عادةً ما تكون حلقة حديد الدكتايل أقوى وأطول عمراً من حلقة الفولاذ الكربوني من نفس التصنيف، ولكنها ليست مقاومة للتآكل إلى الأبد مثل الفولاذ المقاوم للصدأ. (انظر جدول المقارنة أدناه للحصول على التفاصيل).

التطبيقات والاستخدامات الصناعية

تُستخدم حلقات الدعم المصنوعة من حديد الدكتايل في العديد من الصناعات حيثما يتم استخدام حواف الوصلات اللولبية. محطات المياه ومياه الصرف الصحي: هذا هو السوق الأساسي. تستخدم أنظمة المياه البلدية والصناعية أنابيب البولي إيثيلين عالي الكثافة أو أنابيب حديد الدكتايل مع حواف احتياطية. عادةً ما تكون حلقات الدعم خلف محولات شفة البولي إيثيلين عالي الكثافة (مثل SDR11 HDPE) عبارة عن حلقات دعم مطلية بالإيبوكسي. تضمن حلقات الدعم تأمين الوصلات الآمنة في أنابيب مياه الشرب الرئيسية (معتمدة من NSF 61)، والصرف الصحي، ومحطات تحلية المياه. وتعني متانة حديد الدكتايل المثبتة أن أنابيب المياه غالباً ما تدوم طويلاً 80-100 سنة، والشفاه/الحلقات المطابقة مصممة لطول العمر المماثل.

النفط والغاز والبتروكيماويات: يستخدم حديد الدكتايل على نطاق واسع في شبكات توزيع النفط/الغاز. وغالبًا ما تستخدم وصلات الأنابيب في المصافي وخطوط الأنابيب والحفارات البحرية حواف وصلات اللفة مع حلقات دعم من حديد الدكتايل. وعلى وجه الخصوص، تستخدم خطوط النقل ذات الأقطار الكبيرة حواف من حديد الدكتايل (أو الفولاذ المطلي) من أجل القوة الهيكلية. على سبيل المثال، ينتج مسبك جينغانغ لوكايوي في الصين تجهيزات DI التي تخدم أنظمة توزيع الغاز في جميع أنحاء العالم. كما قد تكون حلقات الدعم في هذه الأنظمة مغلفة بالزنك أو مبطنة لمقاومة أي سوائل خدمة أكالة.

المعالجة الكيميائية: تتعامل المصانع الكيميائية مع السوائل العدوانية، وأحيانًا عند درجة حرارة/ضغط مرتفع. هنا تعمل حلقات الدعم (عادةً ما تكون من الفولاذ المقاوم للصدأ، ولكن في بعض الأحيان من حديد الدكتايل مع طلاء خاص) على تعزيز وصلات الأنابيب في خطوط نقل المواد الكيميائية. يشير "الدليل النهائي" إلى أن الحلقات الداعمة "ضرورية في المصانع الكيميائية، حيث تتعامل مع السوائل المسببة للتآكل ودرجات الحرارة والضغوط العالية". يمكن استخدام حلقات حديد الدكتايل إذا تم تبطينها بشكل مناسب؛ على سبيل المثال، يتم استخدام بطانات البيتومين أو الإيبوكسي (وفقًا لمعايير ISO 4179/AWWA C210) لمقاومة المواد الكيميائية. وبصفة عامة، تكون حلقات DI أقل شيوعًا من SS في الخدمة عالية التآكل، ولكنها تستخدم عندما تكون الأولوية للتكلفة أو القوة الميكانيكية.

توليد الطاقة والتدفئة والتهوية وتكييف الهواء: غالبًا ما تشتمل محطات توليد الطاقة (أنظمة البخار والتبريد والمكثفات) وأنظمة التدفئة والتهوية وتكييف الهواء الكبيرة على أنابيب وشفاه من حديد الدكتايل. تعمل حلقات الدعم هنا على تقوية أنابيب التوربينات البخارية والغلايات ضد الاهتزازات وارتفاع الضغط. وبالمثل، تستخدم محطات التدفئة/التبريد في المباني الصناعية أو التجارية حلقات الدعم في الأنابيب ذات الحواف الكبيرة (الماء والغاز) لتحسين الموثوقية.

البحرية والتعدين: في المآخذ/المصبات البحرية والمنشآت الساحلية، تُستخدم حلقات الدعم من حديد الدكتايل المطلي بالإيبوكسي حيثما يوجد رذاذ الملح (إلى جانب بطانات واقية إضافية). كما تستخدم عمليات التعدين أيضًا حلقات حديد الدكتايل لنقل الطين، حيث تكون هناك حاجة إلى مقاومة التآكل (حيث يكون DI قويًا جدًا). على سبيل المثال، يشير أحد الموردين إلى أن حلقات دعم DI مناسبة "للتطبيقات الصناعية ومطامر النفايات والتعدين" مع خطوط مياه الشرب والطين.

الشكل: مسبك جينشنغ جينغانغ لوكايوي في الصين. يقوم المنتجون الرئيسيون مثل لوكايوي بتوريد أنابيب حديد الدكتايل والتجهيزات (وحلقات الدعم) لتوزيع المياه والصرف الصحي والغاز في جميع أنحاء العالم.

بشكل عام، تستخدم حلقات الدعم حيثما تتطلب الوصلات ذات الحواف دعماً إضافياً. أطقم شفة مفصل اللفة - التي تتكون من طرف كعب، وحشية، وحلقة دعم، وشفة مفكوكة - هي حل شائع للأنابيب التي يجب تفكيكها أو محاذاة الأنابيب في الأماكن الضيقة. في كل صناعة أعلاه، تشمل الأمثلة ما يلي: أنابيب المياه المصنوعة من البولي إثيلين عالي الكثافة (مع محولات DIPS-HDPE وحلقات DI)، وخطوط البخار عالية الضغط في محطات الطاقة، وعدادات الغاز ومنظمات الضغط، وأي خط أنابيب يستخدم حواف مفصلية. إن مزيج حديد الدكتايل من القوة والتكلفة يجعله مادة مفضلة لفلنجات الدعم في هذه البيئات المتنوعة.

عملية التصنيع والمعايير الدولية

حلقات الدعم المصنوعة من حديد الدكتايل مصبوب ومصنوع آلياً بمواصفات دقيقة. اختيار الممثلين يتم صهر حديد الدكتايل عالي الجودة (عادةً ASTM A536 درجة ASTM A536 65-45-12 أو 80-55-06) وصبه في قوالب رملية أو قوالب صدفية على شكل حلقة الدعم. قد تتضمن القوالب رافعات ومبردات لضمان بنية مجهرية سليمة. يُضاف المغنيسيوم إلى المصهور لتحقيق الجرافيت العقدي؛ وبعد الصب، غالبًا ما يتم تطبيع الحديد أو تلدينه لتعزيز الصلابة. تقوم المسابك مثل جينغانغ لوكايوي بصب الشكل المطلوب "ثم يتم تشكيلها آليًا عند الحواف أو الحنفية" للانتهاء. وتستخدم المصانع الحديثة مراكز التصنيع باستخدام الحاسب الآلي لطحن الوجه المرفوع والوجه والتفاوتات المسموح بها في التجويف، وثقوب المسامير، وسُمك الحافة لتلبية المعايير. ويضمن ذلك ملاءمة الحلقة تمامًا لطرف الكعب ومطابقتها لدائرة مسمار الشفة المصاحبة.

الطلاء والمعالجة: بعد التصنيع الآلي، عادةً ما يتم نفخ الحلقات بالخردق وتغليفها. بالنسبة لخدمة المياه/الغاز، فإن الإيبوكسي الملتصق بالاندماج (AWWA C210) شائع. وبدلاً من ذلك، يمكن أن تكون الحلقات مجلفنة بالغمس الساخن (حسب ANSI A123) أو مطلية. فعلى سبيل المثال، تستخدم منتجات لوكايوي تبطين الأنابيب داخليًا بالزنك/الإيبوكسي/الإيبوكسي خارجيًا، وتطبق طلاءات واقية مماثلة على التجهيزات (بما في ذلك البيتومين أو الإيبوكسي). تحمي هذه الطلاءات من الصدأ في التربة أو مياه البحر.

مراقبة الجودة: تشمل خطوات مراقبة الجودة النموذجية اختبار الشد للعينات (لضمان خصائص 65/45/12)، وفحوصات الصلابة واختبارات الليونة. يتم فحص الحلقات المشكّلة آليًا للتأكد من دقة الأبعاد وفقًا لأنماط الحفر ANSI/ISO. قد يتم اختبار الحلقات الجاهزة هيدروليكيًا أو فحصها بصريًا بحثًا عن العيوب. ويحافظ المصنعون على أنظمة الجودة ISO 9001 (كما ذكرت لوكايوي) وغالبًا ما يحصلون على شهادات API أو AWWA.

المعايير الدولية: يجب أن تكون حلقات الدعم متوافقة مع معايير الأنابيب والشفة المستخدمة. وتشمل المعايير الرئيسية ما يلي:

• معيار المواد: تحكم ASTM A536 (مصبوبات حديد الدكتايل) خواص المعدن.

• معايير الأنابيب: ISO 2531 (أنابيب حديد الدكتايل)، EN 545/598، وAWA C151 (أبعاد أنابيب DI)، وC104 (التبطين الأسمنتي) ذات الصلة بجانب الأنابيب.

• معايير الشفة: عادةً ما تتبع الشفاه على نهايات كعب الشفة ANSI/ASME B16.5 أو B16.47 (لدائرة البراغي وفئة الضغط)، وISO 2532/EN 1092 لأبعاد الشفة. في الأشغال المائية، تحدد مواصفة AWWA C207 (الفلنجات الفولاذية) وC228 (الفلنجات الفولاذية) أنماط البراغي. ويشير لوكايوي إلى أن "الفلنجات [يتم] حفرها وفقًا لأنماط ISO 2532/EN 1092 أو أنماط حفر AWWA كما هو محدد"، مما يضمن قابلية التبادل في جميع أنحاء العالم.

• الطلاءات: تحدد AWWA C210 (إيبوكسي FBE)، وISO 4179 (التبطين الأسمنتي الهاون)، وANSI/NSF 61 (مياه الشرب) قواعد الحماية من التآكل.

• الأبعاد: المعايير الوطنية (مثل BS EN 545 لأنابيب المياه الأوروبية BS EN 545، ISO 2531، ANSI B16.1/16.5) تحدد فئات القطر والجدار وسُمك الشفة. يقوم المصنعون بتوريد حلقات الدعم لتتناسب مع أوجه الشفة وتخطيطات ثقوب المسامير بدقة.

ومن خلال الالتزام بهذه المعايير، يمكن استخدام حلقات الدعم المصنوعة من حديد الدكتايل بالتبادل في جميع أنحاء العالم. فعلى سبيل المثال، يقوم مسبك لوكايوي بإنتاج الأنابيب والتجهيزات "المصممة وفقًا لقواعد المنظمة الدولية لتوحيد المقاييس ISO وEN للأسواق الأوروبية/الآسيوية، ووفقًا لمعايير AWWA للأسواق الأمريكية". ويحدد المشتري ببساطة معيار الأنبوب/الشفة المطلوب (مثل ISO/AWWA، وفئة الضغط، وحجم الأنبوب)، وتقوم الشركة المصنعة بتسليم حلقة دعم مطابقة.

خطوات التصنيع (ملخص):

• قولب حلقة حديد الدكتايل على شكل خشن (صب الرمل/الصدفة).

• المعالجة الحرارية (التلدين/التطبيع) حسب الحاجة لتحسين البنية المجهرية.

• وجه الشفة والتجويف ودائرة المسامير (حسب أنماط ISO/المعهد الوطني للمعايير الدولية).

• تنظيف السطح وتطبيق طلاء واقي (مثل الإيبوكسي أو الجلفنة الملتصقة بالاندماج).

• الفحص والاختبار (اختبارات الأبعاد والمواد) لضمان الامتثال.

ينتج عن هذه العملية حلقة دعم عالية القوة ومصممة بدقة تتوافق مع المعايير الدولية ويمكن أن تتوافق بسلاسة مع الشفاه القياسية وأطراف كعب الحافة.

مقارنة مع العلامات التجارية والمواد الأخرى

يقارن الجدول أدناه بين حلقات الدعم المصنوعة من حديد الدكتايل (العلامة التجارية العامة والعلامة التجارية لوكايوي) والحلقات المصنوعة من الفولاذ الكربوني والفولاذ المقاوم للصدأ. تشمل المقاييس درجة المادة والخصائص الميكانيكية ومقاومة التآكل والتكلفة والعمر المتوقع. ملاحظة: لوكايوي هي مورد صيني رئيسي لمنتجات أنابيب حديد الدكتايل الصينية، لذا فإن حلقات الدعم الخاصة بها لها نفس التركيب الأساسي مثل DI العام (ASTM A536) ولكنها غالبًا ما تأتي بسعر أقل بسبب التصنيع على نطاق واسع.

من الناحية العملية، يوضح الجدول: الحلقات المصنوعة من الفولاذ الكربوني هي الأرخص ولكنها تتطلب طلاء (ولا تزال تصدأ بشكل أسرع)، والحلقات غير القابل للصدأ هي الأكثر متانة ولكنها أغلى ثمناً، وحلقات حديد الدكتايل (لوكايوي أو غير ذلك) هي الحل الوسط. تستخدم حلقات لوكايوي من حديد الدكتايل من لوكايوي نفس درجات ASTM التي تستخدمها حلقات حديد الدكتايل العامة، لذا فإن أداءها الميكانيكي مطابق بشكل أساسي لأي حلقة دعم من 65-45-12 DI - والميزة عادةً ما تكون أقل تكلفة أو أسرع توافرًا من منتج كبير الحجم. مثل جميع حلقات DI، فإن حلقات Luokaiwei هي أقوى من الفولاذ الكربوني العادي و أكثر صلابة من الفولاذ المقاوم للصدأ (قوة خضوع أعلى)، ولكنها تتطلب إيبوكسي ملتصق بالاندماج لحمايتها.

باختصار: الفولاذ الكربوني الحلقات الاحتياطية اقتصادية ولكن لها أقصر عمر ما لم تكن مجلفنة; حديد الدكتايل توفر الحلقات قوة فائقة وأداءً متوازنًا من حيث التكلفة/الأداء (خاصةً عندما تكون مغلفة بالإيبوكسي); الفولاذ المقاوم للصدأ توفر الحلقات أطول عمر (مقاومة للتآكل) ولكن بأعلى تكلفة مادية. تندرج حلقات الدعم التي تنتجها لوكايوي ضمن فئة حديد الدكتايل أعلاه، نظرًا لكونها منتجًا من حديد الدكتايل من حديد الدكتايل أعلاه، وغالبًا ما تقل عن العلامات التجارية الغربية في السعر بسبب كفاءة الإنتاج الصينية.

التركيب والصيانة والعمر الافتراضي

التركيب: التركيب السليم هو مفتاح الأداء. تستخدم حلقات الدعم مع تجميعات شفة وصلة اللفة. أولاً، يتم استخدام نهاية الكعب (تسمى أيضاً شفة الدعم) ملحومة بالأنبوب. ثم تنزلق الحلقة الداعمة فوق ذيل الأنبوب العادي لطرف الأنبوب العادي. بعد ذلك، يتم لحام حشية (غالبًا ما تكون من المطاط أو PTFE) على الوجه المرتفع لطرف الكعب. وأخيرًا، يتم تركيب شفة مرافقة مفكوكة فوق حلقة الدعم وتثبيتها على شفة طرف الكعب. طوال هذه العملية، تأكد من أن جميع أسطح التزاوج نظيفة وخالية من الحطام.

تتضمن نصائح التثبيت الرئيسية ما يلي:

• الاصطفاف: قبل ربط البراغي بعزم الدوران، قم بتوسيط الحلقة الداعمة على طرف الكعب حتى تتم محاذاة فتحات البراغي. يجب أن تكون الحلقة وطرف الكعب متحدة المركز. تجعل شفة الدعم ذات الدوران الحر هذا الأمر أسهل في أنظمة وصلة اللفة. يعد عدم المحاذاة سببًا شائعًا للتسريبات.

• الحشية والمسامير: استخدم مادة وسمك الحشية الصحيحة للخدمة. قم بإدخال البراغي (مع الحلقات المناسبة) من خلال فتحات الحافة؛ تأكد من عدم طول أي منها (لتجنب التحميل غير المتساوي). يمكن أن يساعد تشحيم الخيوط والصواميل على تحقيق التحميل المسبق المناسب.

• تسلسل عزم الدوران: اربط البراغي بإحكام في نمط متقاطع (نجمة) لضغط الحشية بالتساوي. اتبع عزم الدوران الموصى به من الشركة المصنعة وقم بإحكام الشد تدريجيًا (على سبيل المثال 30%، 60%، 100% من عزم الدوران المستهدف) لتجنب تشوه الحافة. قد يؤدي الإفراط في الشد إلى اعوجاج الحافة أو سحق الحشية؛ وقد يتسبب الشد الناقص في حدوث تسربات. كما يشير [54] إلى أن الشد غير السليم للبراغي هو خطأ متكرر في التركيب.

• فحص عزم الدوران: بعد الشدّ الأولي، من الجيد القيام بما يلي إعادة فحص عزم الدوران مرة واحدة (على سبيل المثال، بعد 4-8 ساعات) لمراعاة استرخاء الحشية. تقترح إرشادات الصناعة إعادة النظر في مسامير الفلنجات بعد استقرار النظام (غالبًا ما تفقد المسامير بعض التحميل المسبق مع استقرار الحشية). يساعد اتباع النمط في اتجاه عقارب الساعة مرة أخرى على استعادة سلامة مانع التسرب.

الصيانة: يمكن أن يؤدي الفحص الروتيني إلى اكتشاف المشاكل في وقت مبكر. إجراءات الصيانة الموصى بها:

• الفحص الدوري: افحص وصلات الشفة أثناء إيقاف تشغيل المصنع أو عمليات الفحص السنوية. ابحث عن وجود صدأ أو تآكل على الحلقة الخلفية (تلف الطلاء/الطلاء)، أو تغير لون مسمار الشفة (يشير إلى فقدان الشد)، أو أي علامة على تسرب السوائل.

• عزم دوران البرغي: تحقق من إحكام ربط البراغي على الوصلات القديمة. قد يؤدي التآكل أو الاهتزاز إلى فك البراغي بمرور الوقت. إذا كانت أي مسامير مفكوكة، أعد ربطها بنمط النجمة حسب المواصفات الأصلية. اتبع دائماً قيم عزم الدوران المناسبة لتجنب التحميل الزائد.

• فحص الطلاء: بالنسبة لحلقات DI، تأكد من بقاء طلاء الإيبوكسي/الطلاء سليماً. يجب تنظيف الخدوش أو الرقائق وإعادة الطلاء لمنع الصدأ. في التركيبات المدفونة أو الساحلية، افحص للتأكد من عدم وجود صدأ فوق واجهة الحلقة (مما قد يشير إلى فشل الطلاء).

• استبدال الحشية: إذا حدث تسريب في الوصلة، فعادة ما تكون الحشية قد تعطلت. نادراً ما تفشل حلقة الدعم نفسها ما لم تكن متآكلة أو متشققة بشدة. بالنسبة للشفة المتسربة، قم بإحكام ربط البراغي تدريجياً أولاً؛ إذا استمر التسريب، يجب استبدال الحشية (أو أحياناً الطرف الداعم).

• استبدال المكونات: على مدى عقود، قد يظهر على أي حلقة دعم تآكل أو تشققات طفيفة (خاصةً إذا تم ربطها بشكل غير صحيح). تتطلب التشققات أو التشققات على وجه الحلقة استبدالها. عادةً ما تكون حلقات الدعم غير مكلفة مقارنةً بوقت التعطل، لذلك استبدل الحلقات المشتبه بها بشكل استباقي.

العمر الافتراضي: تكون حلقات الدعم المصنوعة من حديد الدكتايل طويلة العمر للغاية عند حمايتها بشكل صحيح. في الواقع، من المعروف أن خطوط أنابيب حديد الدكتايل البلدية تدوم طويلاً 80-100 سنة أو أكثر، ومن المتوقع أن تتطابق تركيباتها (بما في ذلك الشفاه وحلقات الدعم) مع طول العمر الافتراضي هذا. يمكن أن يدوم طلاء الإيبوكسي على حلقة DI بسهولة من 30 إلى 50 عامًا دون صيانة في الخدمة النموذجية. وتدوم الحلقات المصنوعة من الفولاذ المقاوم للصدأ لفترة أطول (غالبًا ما تدوم مدى حياة المنشأة). أما الحلقات المصنوعة من الفولاذ الكربوني، إذا تُركت بدون حماية، فقد تدوم من 10 إلى 20 سنة فقط قبل أن يحدث تآكل خطير.

الأعطال في حلقات الدعم نادرة بالنسبة للمشاكل الأخرى (فشل الحشية أكثر شيوعًا). في حالة حدوث كسر في الحلقة (من عيب في التصنيع أو الحمل الزائد الشديد)، يجب استبدالها على الفور لمنع فشل الوصلة. ومن الناحية العملية، فإن الحلقة الداعمة المغلفة بالإيبوكسي والمثبتة بشكل جيد ستوفر خدمة خالية من المشاكل لعقود من الزمن. ويعتبر الفحص المنتظم وإعادة شد البراغي من حين لآخر هو المدى المعتاد للصيانة.

الأسئلة الشائعة

1. كيف يمكنني تركيب حلقة دعم من حديد الدكتايل على شفة الأنبوب؟
يتضمن تركيب حلقة دعم من حديد الدكتايل (وصلة اللفة) بعض الخطوات الدقيقة. أولاً، قم أولاً بلحام أو لحام طرف الأنبوب في الأنبوب. ثم حرك الحلقة الداعمة فوق الطرف العادي من الرتبة بحيث يكون الوجه المرتفع للحلقة متساويًا مع وجه التزاوج في الرتبة. بعد ذلك، ضع الحافة المرافقة (الحافة السائبة) فوق الحلقة الخلفية، مع محاذاة فتحات المسامير. أدخل الحشية بين وجه طرف الكعب ووجه الحلقة الداعمة. الآن أدخل البراغي من خلال الحافة وحلقة الدعم. أحكم ربط البراغي بنمط (نجمة) متناوب مع استخدام الشحم إذا لزم الأمر. استخدم مفتاح عزم الدوران للوصول إلى عزم الدوران المحدد للبراغي على مراحل (حوالي 30%، 60%، ثم 100% من الهدف). احرص على عدم الإفراط في إحكام الربط وإلا فقد تشوه الشفة؛ كما أن الشد الناقص يسبب التسريبات. نصيحة مفيدة: الحافة الخلفية حرة في الدوران، لذا أحكم ربط البراغي المعاكسة برفق لتوسيط الحافة، ثم قم بإحكام ربط جميع البراغي تدريجيًا. بعد الشد الأولي، أعد التحقق من عزم دوران البراغي بعد بضع ساعات (يمكن أن يؤدي زحف الحشية إلى إرخائها). يجب أن تكون الحلقة الخلفية بمحاذاة متحدة المركز تمامًا مع الأنبوب؛ أي اختلال في المحاذاة هو مصدر شائع للتسريبات.

2. هل يمكنني استخدام حلقة دعم من حديد الدكتايل مع نظام أنابيب البولي فينيل متعدد الكلور أو البولي فينيل متعدد الفينيل؟
نعم - غالبًا ما يتم إقران الحلقات الاحتياطية المصنوعة من حديد الدكتايل مع الأنابيب البلاستيكية (HDPE، PP) عبر محولات شفة خاصة. على سبيل المثال، تستخدم أنابيب البولي إيثيلين عالي الكثافة (عادةً SDR11) حلقات احتياطية قياسية "DIPS" مصنوعة من حديد الدكتايل. وهي مغلفة ضد التآكل وتفي بمعايير مياه الشرب. في الإعداد الشائع، تقوم بربط طرف كعب الأنبوب بأنبوب البولي إيثيلين عالي الكثافة، ثم تنزلق حلقة الدعم DI فوقه وتثبت على شفة ANSI 150 القياسية. هذا يخلق انتقالًا موثوقًا بين الأنابيب البلاستيكية والمعدات المعدنية. بالنسبة للأنابيب البلاستيكية، فإن المفهوم مشابه ولكن تأكد من توافق الحشية المطاطية والشفة (استشر الشركة المصنعة للأنابيب البلاستيكية). بشكل عام، تقوم حلقات DI بشكل عام بما يلي لا يتم توصيلها مباشرةً بأنبوب PE أو PVC العادي بدون محول كعب - تحتاج دائمًا إلى طرف كعب أو محول بينهما. أما بالنسبة للمواد البلاستيكية الأخرى: في الأنظمة الكيميائية، غالبًا ما تستخدم الأنابيب البلاستيكية المقواة بالألياف الزجاجية (FRP) حواف دعم معدنية (أحيانًا الكربون أو الفولاذ المقاوم للصدأ) لدعم مادة FRP الهشة. يمكن استخدام حلقة من حديد الدكتايل من الناحية الفنية إذا تطابقت معايير الشفة وتمت السيطرة على التآكل (مثل بطانة الإيبوكسي). بالنسبة لخطوط الأنابيب الفولاذية (الأنابيب أو الصمامات المصنوعة من الفولاذ الكربوني)، تتوافق حلقات الدعم المصنوعة من حديد الدكتايل تمامًا؛ حيث توفر الحلقات ببساطة تعزيزًا إضافيًا أو تسمح باستخدام حواف مفصل اللفة. باختصار، تتوافق حلقات الدعم المصنوعة من حديد الدكتايل مع معظم مواد الأنابيب طالما تم استخدام محول مناسب/طرف فرعي مناسب وحشية مناسبة. وهي شائعة بشكل خاص مع نهايات كعب البولي إيثيلين عالي الكثافة/البولي بروبيلين عالي الكثافة ومحولات الشفة في توزيع المياه والغاز.

3. ما هي المعايير التي تنطبق على حلقات الدعم المصنوعة من حديد الدكتايل؟
يجب أن تتطابق حلقات الدعم مع معايير نظام الشفة التي ترتبط بها. من الناحية المادية، تُصنع الحلقات بحيث ASTM A536 لحديد الدكتايل، مثل الدرجة 65-45-12 أو 80-55-06. في صناعات المياه والغاز، تملي معايير الأنابيب والشفة معايير دائرة البراغي وأبعادها. على سبيل المثال، تستخدم أنظمة أمريكا الشمالية AWWA و ANSI/ASME المعايير: مواصفة AWWA C151/C150 لأبعاد أنابيب حديد الدكتايل و AWWA C207 لأنماط مسامير الشفة الفولاذية و ASME B16.5 لأوجه الشفة والحفر. وتحدد مواصفة AWWA C104 تبطين أنابيب حديد الدكتايل المصنوعة من حديد الدكتايل الأسمنتي لمياه الشرب. حتى أن أنابيب لوكايوي مصنوعة وفقًا لأبعاد ISO/AWA عند الحاجة. في أوروبا/آسيا، سوف ترى الأيزو و EN المعايير: ISO 2531 (أنابيب حديد الدكتايل)، EN 545/598 (أنابيب المياه الرئيسية)، و EN 1092-1 (أوجه الحافة/الحفر). المفتاح هو أن الحلقات الخلفية ونهايات كعب الأنابيب تستخدم نفس نمط ثقب المسامير مثل شفة التزاوج. تشير أدبيات لوكايوي صراحةً إلى أن شفاهها يتم حفرها وفقًا "ISO 2532/EN 1092 أو أنماط الحفر AWWA" كما هو محدد. ومن الأمور ذات الصلة أيضًا فئة ضغط الشفة (على سبيل المثال ANSI 150#، 300#) - يجب أن تكون الحلقة سميكة بما يكفي للتعامل مع أحمال البراغي لتلك الفئة. تنطبق معايير الطلاء أيضًا: بالنسبة لخدمة المياه، يجب أن يفي الإيبوكسي أو الطلاء الخاص بالحلقة بمعايير NSF/ANSI 61 (مياه الشرب) أو AWWA C210 (الإيبوكسي).

من الناحية العملية، عند اختيار حلقة الدعم، يجب تحديد معيار الأنبوب/الشفة والحجم الاسمي وفئة الضغط. على سبيل المثال: "حلقة دعم مفصلية 12 بوصة ANSI 150 DI ذات وصلة لفة لفلنجات AWWA C207." تقوم الشركة المصنعة بعد ذلك بتوفير حلقة مصبوبة وفقًا للمعيار ASTM A536 ويتم تشكيلها آليًا وفقًا للمعيار المطلوب. وهذا يضمن إمكانية استخدام حلقة الدعم بالتبادل مع أي حواف أخرى في هذا النظام. تحقق دائمًا من أن أبعاد الحلقة (دائرة البرغي والقطر والسُمك) تتوافق مع المعيار ذي الصلة (ISO أو EN أو AWWA أو ANSI) للتطبيق الخاص بك.

4. كيف يمكنني حماية حلقة دعم من حديد الدكتايل من التآكل؟
يجب طلاء حديد الدكتايل أو تبطينه لمقاومة التآكل في معظم البيئات. لحسن الحظ، عادةً ما تشتمل أنظمة الأنابيب المدعومة على طبقات واقية: عادةً ما تكون حلقات الدعم مطلي بالإيبوكسي المرتبط بالاندماج (FBE) بطبقة من الإيبوكسي الأحمر 250-500 ميكرون. يتم طلاء هذه الطبقة على الحلقة وتوفر مقاومة طويلة الأمد للرطوبة والمواد الكيميائية والأشعة فوق البنفسجية. كما أن بعض الحلقات تكون مجلفنة بالغمس الساخن (الزنك) أو مطلية بطبقة من اليوريثان/البيتيومين. في خطوط الأنابيب المدفونة، يتم استخدام بطانة من الأسمنت والملاط على الجزء الداخلي من الأنبوب، وقد يتم طلاء الجزء الخارجي بالزنك والإيبوكسي (كما يصف لوكايوي). بالنسبة للاستخدامات البحرية أو الكيميائية، قد تحصل الحلقات على طلاءات متخصصة (مثل تبطين الفينيل أو المطاط) أو استخدام حلقات من الفولاذ المقاوم للصدأ بدلاً من ذلك.

للحفاظ على الحماية من التآكل، افحص الطلاء بانتظام. إذا لاحظت وجود أي بقع عارية أو صدأ، يجب تنظيف الحلقة وتغليفها بالإيبوكسي وربما إعادة غلقها بمركب حشية. في المياه المالحة أو الخدمة الكيميائية العدوانية، ضع في اعتبارك حماية مزدوجة:: حلقة مغطاة بالإيبوكسي بالإضافة إلى حماية كاثودية أو أنود مضحٍ على الحافة. وإذا كانت الحلقة الخلفية في موقع يندر الوصول إليه، فقد يكون هناك ما يبرر استخدام إيبوكسي عالي البناء أو بطانة مطاطية.

تجنب استخدام منظفات أو مذيبات غير متوافقة على سطح الحلقة، حيث يمكن أن تتلف بعض الطلاءات. عند التثبيت، أبقِ أوجه الحلقة المطلية بعيداً عن الأسطح الكاشطة. تقوم بعض محلات الصيانة بتشحيم أسطح الحافة الخلفية برفق (بمركب أو شحم مشترك) لمنع تآكل الشقوق. وقبل كل شيء، تأكد من إبقاء الحلقة جافة وخالية من المياه الراكدة أو الرواسب. ويُنصح بإجراء فحص دوري (على سبيل المثال في فترات الصيانة المجدولة): إذا ظهر على الحلقة أي تنقر أو صدأ عميق، استبدلها. لحسن الحظ، في معظم أنظمة المياه والغاز، تكون الحلقة مخفية خلف واجهات الحافة، لذا فإن معدلات التآكل منخفضة. يسمح الطلاء المناسب عمومًا بما يلي أكثر من 50 عامًا من الخدمة قبل أن يحدث صدأ كبير.

5. كيف أختار حلقة الدعم المناسبة لاستخدامي؟
يتضمن اختيار حلقة الدعم مطابقتها مع حجم الأنبوب وفئة الضغط وظروف الخدمة. أولاً، حدد الحجم الاسمي للأنبوب (على سبيل المثال 6″، 12″). يتم تحديد حجم حلقات الدعم حسب حجم الأنبوب الحديدي (IPS) أو رقم DN - وهو نفس رقم الشفة وطرف الكعب. بعد ذلك، حدد الشفة التصنيف (فئة ANSI أو تصنيف PN). تصنع حلقات DI عادةً لحواف الفئة 150 أو 300؛ تتطلب فئات الضغط الأعلى حلقات أكثر سمكًا. تحقق من معيار نمط ثقب المسامير المطلوب (ANSI، ISO، إلخ) وتأكد من أن الحلقة مطابقة له.

من الناحية المادية، فإن حديد الدكتايل هو المعيار القياسي لأنابيب المياه والعديد من أنابيب النفط/الغاز. إذا لم تكن خدمتك شديدة التآكل، فغالبًا ما تكون حلقة حديد الدكتايل المغطاة بالإيبوكسي (درجة ASTM A536) مثالية. في البيئات الأكثر تآكلًا، قد تختار بدلاً من ذلك شفة دعم من الفولاذ المقاوم للصدأ (خاصة 316L) للحلقة. تحقق من توافق الحلقة مع مادة طرف العقب: على سبيل المثال، مع طرف العقب البلاستيك الحراري، فإن أي حلقة معدنية مناسبة طالما أنها لا تتفاعل مع السائل. بالنسبة للمياه الصالحة للشرب أو المعالجة، تأكد من أن طلاء الحلقة معتمد من NSF-61.

إذا كنت تشتري خاتمًا ذا علامة تجارية (مثل حلقة دعم لوكايوي)، تأكد من مواصفات الشركة المصنعة. Luokaiwei هو مسبك صيني ذو سمعة طيبة وقدرة كبيرة؛ وسوف تفي حلقاتهم بمعايير ASTM/ISO للتركيب والأبعاد. قارن بين الأسعار والتوفر، ولكن لا تضحي بالجودة - تأكد من أن الحلقة لديها شهادات مواد يمكن تتبعها (على سبيل المثال "65-45-12 وفقًا لـ ASTM A536، معالج حراريًا ومختبرًا"). ضع في اعتبارك أيضًا تشطيب السطح: يقدم العديد من الموردين إيبوكسي أحمر قياسي على حلقات DI، وهو ما يكفي لمعظم الاحتياجات. للاستخدامات المتخصصة، يمكنك تحديد بطانات إضافية.

باختصار، عوامل الاختيار الرئيسية هي الحجم وفئة الضغط, مقاومة المواد/التآكل, الامتثال لمعايير الشفةو الاعتماد/التكلفة. استشر كتالوجات الشركة المصنعة للحلقات أو أحد الموزعين: سوف يسردون الأبعاد والمواد لكل حجم وفئة حلقة. في حالة الشك، اطلب من القسم الهندسي أو مورد الحلقات أن يوصي بنمط البرغي والطلاء الصحيح للأنبوب ونظام الحشية.

6. كيف يمكنني معرفة ما إذا كانت حلقة الدعم معطلة، وماذا أفعل؟
حالات فشل حلقات الدعم نادرة، ولكن يجب عليك مراقبة هذه العلامات:

• تسرب عند الحافة: إذا بدأت إحدى الوصلات بالتسريب على الرغم من وجود حشية جديدة، فقد يشير ذلك إلى أن الحلقة قد تشوهت أو تشققت. تحقق مما إذا كان وجه الحلقة لم يعد مسطحاً (الحلقة المثنية لن تغلق جيداً) أو إذا كانت فتحات المسامير في الحلقات ممدودة من التعب.

• تشققات أو تشوهات مرئية: افحص الحلقات التي يمكن الوصول إليها بحثاً عن شقوق في الوجه أو الحافة. قد ينمو شق شعري تحت الضغط. إذا وجدت، استبدل الحلقة على الفور. إن DI قابلة للسحب، لذلك غالباً ما تبدأ التشققات عند التحميل الزائد أو التآكل الشديد.

• اختراق التآكل: تسرب الصدأ من خلال الطلاء أو الثقوب في الحلقة يعني أن الحديد يتآكل. في هذه الحالة، قم بتنظيفها وإعادة طلائها أو استبدالها. قد يؤدي الصدأ الشديد إلى إضعاف الحلقة بما يكفي لإضعاف قوتها.

• البراغي السائبة: إذا كانت البراغي تنفك أو تنفصل باستمرار، فقد لا تتحمل الحلقة الحمل بشكل صحيح. أعد شد البراغي بنمط متقاطع. إذا كانت تتراجع بشكل متكرر، تحقق من سلامة الحلقة.

إذا تعطلت الحلقة، فإن العلاج يعتمد على المشكلة. بالنسبة لـ التسريبجرب أولاً إعادة ربط البراغي بعزم الدوران الموصى به. استبدل الحشية إذا لزم الأمر. إذا لم تنجح إعادة الشد والحشية الجديدة في إصلاح المشكلة، فقم بفك الشفة وفحص الحلقة: أي تشققات أو حفر تستحق الاستبدال. احتفظ دائماً بحلقات احتياطية في متناول اليد (فهي غير مكلفة نسبياً). بالنسبة لمشكلات التآكل، عادةً ما يكون الإصلاح الأفضل هو الاستبدال بالإضافة إلى طلاء محسّن، لأن إصلاح (لحام) حلقة الشفة غير عملي. في الحالات الشديدة التي لا يمكن فيها إزالة الحلقة بسهولة (على سبيل المثال، إذا كان يجب أن يبقى الأنبوب في الخدمة)، يمكن استخدام وصلة مشبك أنبوب مؤقتة حتى يسمح الإغلاق المخطط له بالإصلاح المناسب.

ستمنع الصيانة المنتظمة (كما هو موضح أعلاه) معظم الأعطال. يجب أن تدوم حلقة DI المغلفة جيدًا في بيئة نظيفة طالما كانت الأنابيب نظيفة. وعلى النقيض من ذلك، عادةً ما تنشأ أعطال الحلقات من التركيب غير السليم أو الصيانة المهملة (مثل تجاهل الطلاء المخدوش). وتضمن اليقظة أثناء دورات الفحص اكتشاف أي مشكلة في وقت مبكر. في معظم الأنظمة، لا يستغرق استبدال الحلقة الداعمة سوى فترة انقطاع قصيرة (فك البرغي، وتبديل الحلقة، وإعادة البرغي) - أسهل بكثير من التعامل مع حشية شفة فاشلة.

المراجع:

• ASTM A536 - المواصفات القياسية لمسبوكات حديد الدكتايل
• AWWA C210 - أنظمة طلاء أنابيب المياه الفولاذية من الداخل والخارج بطبقة سائلة-إبوكسية
• حديد الدكتايل - نظرة عامة على ويكيبيديا
• ISO 2531:2009 - أنابيب حديد الدكتايل والتجهيزات وملحقاتها ووصلاتها
• ASME B16.5 - حواف الأنابيب والتجهيزات ذات الحواف ASME B16.5 - حواف الأنابيب والتجهيزات ذات الحواف
