عند اختيار مكونات حديد الدكتايل لأنظمة المياه ومياه الصرف الصحي، من الضروري فهم الاختلافات بين معايير C151 و C153 من AWWA. تتعلق أنابيب AWWA C151 بأنابيب حديد الدكتايل المصبوب بالطرد المركزي، بينما تغطي أنابيب AWWA C153 تجهيزات حديد الدكتايل المدمجة. تقدم هذه المقالة مقارنة مفصلة بين هذه المعايير، مع تسليط الضوء على مواصفاتها وتطبيقاتها ومتطلبات الامتثال لمساعدة المهندسين والمقاولين في اتخاذ خيارات مستنيرة.
1. نظرة عامة على مواصفة AWWA C151
تحدد مواصفة AWWA C151، والمعروفة أيضًا باسم ANSI/AWWA C151/A21.51، متطلبات أنابيب حديد الدكتايل المصبوبة بالطرد المركزي للاستخدام في مياه الشرب والمياه الخام ومياه الصرف الصحي ومياه الصرف الصحي وأنظمة المياه المستصلحة. يغطي المعيار أنابيب يتراوح قطرها من 3 بوصات إلى 64 بوصة. تم تصميم هذه الأنابيب لتتحمل الضغوط الداخلية والأحمال الخارجية، مما يضمن المتانة والموثوقية في مختلف التطبيقات.
المواصفات الرئيسية:
-
المادة: حديد الدكتايل المطابق للمواصفة ASTM A536.
-
عملية التصنيع: الصب بالطرد المركزي.
-
أنواع المفاصل: وصلات الضغط والوصلات الميكانيكية.
-
فئات الضغط: فئات مختلفة بناءً على سُمك الجدار والقطر.
التطبيقات:
تُستخدم أنابيب C151 بشكل شائع في توزيع المياه البلدية وتجميع مياه الصرف الصحي والعمليات الصناعية نظرًا لقوتها وطول عمرها.
2. نظرة عامة على مواصفة AWWA C153

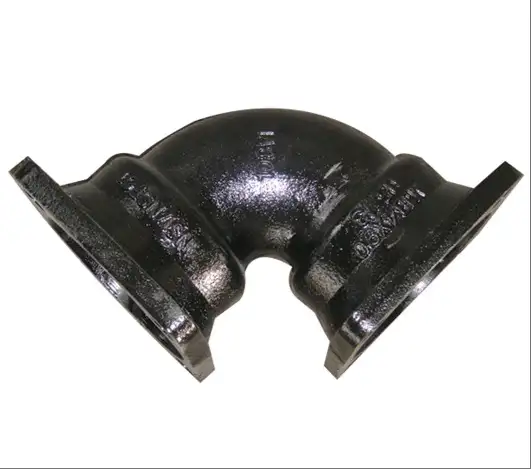

تحدد مواصفة AWWA C153، أو ANSI/AWWA C153/A21.53، متطلبات تجهيزات حديد الدكتايل المدمجة المستخدمة مع أنابيب حديد الدكتايل أو الأنابيب المصنوعة من مواد أخرى ذات أقطار خارجية مماثلة. يتراوح حجم هذه التجهيزات من 3 بوصات إلى 64 بوصة وهي مصممة لنقل مياه الشرب ومياه الصرف الصحي والمياه المستصلحة.
المواصفات الرئيسية:
-
المادة: حديد الدكتايل حسب ASTM A536.
-
التصميم: تركيبات مدمجة بأطوال وضع مخفضة.
-
أنواع المفاصل: الوصلات الميكانيكية والوصلات الميكانيكية والوصلات ذات الحواف.
-
تقييمات الضغط: 350 PSI لـ 3 ″- 24″، و250 PSI لـ 30 ″- 48″، و150 PSI لـ 54 ″- 64″.
التطبيقات:
تُستخدم تجهيزات C153 في الأنظمة التي توجد فيها قيود على المساحة أو حيث يكون التصميم الأكثر إحكامًا مفيدًا، كما هو الحال في تعديل خطوط الأنابيب الحالية أو في المناطق ذات المساحة المحدودة للتركيب.
3. تحليل مقارن: AWWA C151 مقابل C153
الميزة | AWWA C151 | AWWA C153 |
---|---|---|
المكوّن | أنابيب حديد الدكتايل | تركيبات حديد الدكتايل |
نطاق الحجم | 3″ – 64″ | 3″ – 64″ |
التصنيع | الصب بالطرد المركزي | تصميم مدمج |
الأنواع المشتركة | دفع على، ميكانيكي | ميكانيكي، ضاغط، ذو حواف |
تصنيفات الضغط | تختلف حسب الفئة والقطر | 350 رطل لكل بوصة مربعة (3″- 24″)، 250 رطل لكل بوصة مربعة (30″- 48″)، 150 رطل لكل بوصة مربعة (54″- 64″) |
التطبيقات | توزيع المياه وأنظمة الصرف الصحي | المنشآت ذات المساحات المحدودة، والتعديلات التحديثية |
تسلط هذه المقارنة الضوء على أنه في حين أن كلا المعيارين يركزان على مكونات حديد الدكتايل في أنظمة المياه، فإن المواصفة C151 تركز على الأنابيب، بينما تركز المواصفة C153 على التركيبات، ولكل منهما اعتبارات محددة في التصميم والتطبيق.
4. اعتبارات التركيب
أنابيب AWWA C151:
-
حفر الخنادق: يتطلب عرض خندق كافٍ وفرشة كافية لدعم الأنبوب.
-
الجمعية المشتركة: تأكد من المحاذاة والتشحيم المناسبين لمفاصل الدفع.
-
المناولة: استخدم معدات الرفع المناسبة لمنع التلف.
تجهيزات AWWA C153:
-
قيود المساحة: مثالية للتركيبات ذات المساحة المحدودة بسبب التصميم المدمج.
-
التوافق المشترك: ضمان التوافق مع مواد الأنابيب الحالية وأنواع الوصلات.
-
الدعم: توفير الدعم الكافي لمنع الضغط غير المبرر على التركيبات.
تعتبر ممارسات التركيب السليمة ضرورية لكل من أنابيب C151 وتجهيزات C153 لضمان سلامة النظام وطول عمره.
5. الامتثال وضمان الجودة
يضمن الالتزام بمعايير AWWA أن تلبي مكونات حديد الدكتايل معايير الصناعة للجودة والأداء. يجب على المصنعين إجراء اختبارات صارمة، بما في ذلك اختبارات الضغط وفحص الأبعاد، للتصديق على الامتثال. بالإضافة إلى ذلك، يمكن استخدام شهادات وتدقيقات الجهات الخارجية للتحقق من الالتزام بهذه المعايير.
6. الأسئلة الشائعة (FAQs)
س1: ما هي الاختلافات الرئيسية بين المواصفة C151 و C153؟
تتعلق المواسير C151 من AWWA C151 بأنابيب حديد الدكتايل المصبوب بالطرد المركزي، مع التركيز على أبعادها وفئات الضغط وتطبيقاتها في أنظمة المياه. في المقابل، تغطي المواصفة C153 من AWWA تجهيزات حديد الدكتايل المدمجة وتفاصيل تصميمها وتقييمات الضغط وملاءمتها للتركيبات ذات المساحة المحدودة.
س2: هل يمكن استخدام تركيبات AWWA C153 مع أنابيب أخرى غير تلك المحددة في AWWA C151؟
نعم، تم تصميم تجهيزات AWWA C153 لتكون متوافقة مع أنابيب حديد الدكتايل والأنابيب الأخرى ذات الأقطار الخارجية المماثلة، شريطة أن تكون أنواع الوصلات وتصنيفات الضغط متوافقة.
س3: كيف تختلف معدلات الضغط بين الأنابيب C151 والتجهيزات C153؟
أنابيب C151 لها تصنيفات ضغط تختلف بناءً على فئتها وقطرها، في حين أن تجهيزات C153 لها تصنيفات ضغط موحدة: 350 PSI للأحجام 3″- 24″، و250 PSI للأحجام 30″- 48″، و150 PSI للأحجام 54″- 64″.
س4: هل هناك استخدامات محددة تفضل فيها تركيبات C153 على أنابيب C151؟
يُفضل استخدام تركيبات C153 في السيناريوهات التي تكون فيها المساحة محدودة، كما هو الحال في تعديل الأنظمة القائمة أو في المناطق ذات قيود التركيب الضيقة، نظرًا لتصميمها المدمج.
س5: ما أنواع الوصلات المتوفرة للأنابيب C151 والتجهيزات C153؟
عادةً ما تستخدم أنابيب C151 وصلات الضغط والوصلات الميكانيكية، بينما توفر تجهيزات C153 خيارات الوصلات الميكانيكية والدفع والوصلات ذات الحواف، مما يوفر مرونة في تصميم النظام وتركيبه.
س6: كيف يمكنني ضمان الامتثال لمعايير AWWA أثناء التركيب؟
لضمان الامتثال، استخدم مكونات معتمدة وفقًا لمعايير AWWA ذات الصلة، واتبع إرشادات التركيب الخاصة بالشركة المصنعة، وقم بإجراء الاختبارات والفحوصات المناسبة أثناء التركيب وبعده.
المراجع:
1. ANSI/AWWA C151/A21.51-19 - أنابيب حديد الدكتايل المصبوب بالطرد المركزي للمياه
2. ANSI/AWWA C153/A21.53-18 - التركيبات المدمجة من حديد الدكتايل لخدمة المياه
3. ASTM A536 - المواصفات القياسية لمسبوكات حديد الدكتايل
4. جمعية أبحاث أنابيب حديد الدكتايل (DIPRA) - المعايير والتصميم
