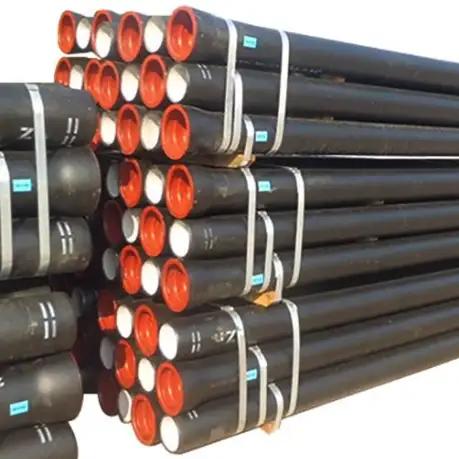

أنابيب حديد الدكتايل (DIP) هي نوع من الأنابيب المستخدمة في شبكات المياه والصرف الصحي، وكذلك في تطبيقات البنية التحتية الأخرى مثل أنابيب الغاز والنفط. تُعد هذه الأنابيب جزءًا أساسيًا من البنية التحتية الحديثة نظرًا لقوتها ومتانتها ومقاومتها للتآكل. على عكس الحديد الزهر التقليدي، تُصنع أنابيب حديد الدكتايل بإضافة كميات صغيرة من المغنيسيوم إلى المادة، مما يضفي على الأنبوب مرونة وقوة شد متزايدة.
الميزات الرئيسية:
-
مقاومة عالية للتآكل
-
قوة شد ممتازة
-
القدرة على تحمل بيئات الضغط العالي
-
مناسب لمجموعة واسعة من التطبيقات، بما في ذلك توزيع المياه والصرف الصحي وأنابيب الغاز.
1. الـ التركيب المادي من حديد الدكتايل
تتألف أنابيب حديد الدكتايل في المقام الأول من الحديد والكربون والسيليكون وكميات صغيرة من عناصر أخرى مثل المغنيسيوم، والتي تعزز ليونة المادة. تكمن الاختلافات الأساسية بين حديد الدكتايل وحديد الزهر في عناصر السبائك، وخاصةً إضافة المغنيسيوم الذي يحول البنية المجهرية ويمنح المادة طبيعة ليونة.
تفاصيل التركيبة:
المكوّن المادي | النسبة المئوية (%) |
---|---|
الحديد (Fe) | 92-96 |
الكربون (C) | 3-4 |
السيليكون (Si) | 1-2 |
المنجنيز (Mn) | 0.5-1.0 |
المغنيسيوم (Mg) | 0.03-0.05 |
الفوسفور (P) | <0.1 |
الكبريت (S) | <0.1 |
تؤدي إضافة المغنيسيوم إلى السبيكة إلى تكوين جرافيت كروي، مما يحسن بشكل كبير من ليونة المادة وصلابتها، مما يجعلها مناسبة للاستخدام في البيئات عالية الضغط.
2. أنابيب حديد الدكتايل عملية التصنيع
تتضمن عملية تصنيع أنابيب حديد الدكتايل عدة مراحل، بما في ذلك الصهر والصب والمعالجة الحرارية.
عملية خطوة بخطوة:
-
الذوبان: يتم صهر الحديد الصلب عالي الجودة في فرن القوس الكهربائي أو فرن الحث.
-
إضافة المغنيسيوم: يضاف المغنيسيوم إلى الحديد المنصهر لتكوين الجرافيت الكروي.
-
الصب: يتم سكب حديد الدكتايل المنصهر في قوالب لتشكيل مقاطع الأنابيب. تُصنع القوالب عادةً من الرمل أو الفولاذ.
-
المعالجة الحرارية: تتم معالجة الأنابيب المصبوبة بالحرارة في فرن يتم التحكم فيه لزيادة تحسين خواصها الميكانيكية، مما يضمن لها القوة والمرونة.
-
الفحص: يتم فحص الأنابيب بدقة لمراقبة الجودة، بما في ذلك فحص سمك الجدار وقوة الشد ومقاومة الضغط.
3. خواص أنابيب حديد الدكتايل
تتميز أنابيب حديد الدكتايل بالعديد من الخصائص الفيزيائية التي تجعلها الخيار المفضل للعديد من التطبيقات. وتشمل هذه الخصائص ما يلي:
-
القوة والمتانة: تتمتع أنابيب حديد الدكتايل بقوة شد عالية، مما يجعلها مثالية لأنظمة الضغط العالي. وتضمن متانتها عمراً تشغيلياً طويلاً، وغالباً ما يتجاوز 50 عاماً في كثير من الحالات.
-
مقاومة التآكل: تكون الأنابيب مقاومة للتآكل الخارجي بسبب الطلاء الواقي لها، والذي عادةً ما يكون بطانة أسمنتية أو إيبوكسي.
-
المرونة: على عكس أنابيب الحديد الزهر التقليدية، يمكن لأنابيب حديد الدكتايل أن تتحمل الانحناء والانثناء دون أن تنكسر.
-
ضيق المياه: أنابيب حديد الدكتايل قادرة على تحمل ضغوط المياه العالية دون تسرب، مما يجعلها مناسبة لأنظمة توزيع المياه.
مقارنة الخواص الفيزيائية:
الممتلكات | أنابيب حديد الدكتايل | أنابيب الصلب | الأنابيب البلاستيكية |
---|---|---|---|
قوة الشد (ميجا باسكال) | 350-450 | 250-400 | 40-55 |
قوة الانثناء | عالية | معتدل | منخفضة |
مقاومة التآكل | ممتاز | معتدل | فقير |
العمر الافتراضي (بالسنوات) | 50+ | 30-40 | 10-20 |
4. المعايير والشهادات الخاصة بأنابيب حديد الدكتايل
يجب أن تلتزم أنابيب حديد الدكتايل بمعايير الصناعة المختلفة لضمان جودتها وموثوقيتها وسلامتها. يتم وضع هذه المعايير من قبل منظمات مثل:
-
الرابطة الأمريكية لأشغال المياه (AWWA): توفر مواصفة AWWA C151 القياسية مواصفات تصميم وتصنيع أنابيب حديد الدكتايل المستخدمة في شبكات المياه.
-
ISO (المنظمة الدولية للتوحيد القياسي): تحدد المنظمة الدولية للتوحيد القياسي 2531 متطلبات أنابيب وتجهيزات حديد الدكتايل بما في ذلك المواد والتصميم والاختبار.
-
EN (المعايير الأوروبية): تحدد EN 545 المبادئ التوجيهية لأنابيب حديد الدكتايل في أوروبا، بما في ذلك متطلبات تصنيفات الضغط وطرق التركيب والطلاء.
5. تطبيقات أنابيب حديد الدكتايل
تُستخدم أنابيب حديد الدكتايل في مختلف تطبيقات البنية التحتية، بما في ذلك:
-
توزيع المياه: يشيع استخدام أنابيب حديد الدكتايل في شبكات المياه البلدية لنقل مياه الشرب.
-
أنظمة الصرف الصحي: هذه الأنابيب مثالية لأنظمة الصرف الصحي نظرًا لمقاومتها للتآكل وقدرتها على تحمل بيئات الضغط العالي.
-
خطوط أنابيب الغاز: تُستخدم أنابيب حديد الدكتايل أيضًا في شبكات توزيع الغاز الطبيعي، حيث تكون قوتها ومرونتها أمرًا بالغ الأهمية.
-
التطبيقات الصناعية: تُستخدم هذه الأنابيب في صناعات مثل التعدين والزراعة، حيث تكون المتانة ومقاومة الضغط مطلوبة.
6. مقارنة بين أنابيب حديد الدكتايل ومواد الأنابيب الأخرى
عند اختيار مادة الأنابيب، من الضروري مقارنة خواص حديد الدكتايل وتكلفته وأدائه مع مواد أخرى مثل الفولاذ والبولي فينيل كلوريد متعدد الفينيل والبولي إيثيلين عالي الكثافة.
الممتلكات | أنابيب حديد الدكتايل | أنابيب الصلب | أنابيب PVC | أنابيب البولي إيثيلين عالي الكثافة HDPE |
---|---|---|---|---|
المتانة | ممتاز | جيد | معتدل | جيد |
مقاومة التآكل | ممتاز | فقير | فقير | معتدل |
تكلفة التركيب | معتدل | عالية | منخفضة | معتدل |
العمر الافتراضي (بالسنوات) | 50+ | 30-40 | 10-20 | 40+ |
7. المزايا و مساوئ أنابيب حديد الدكتايل
المزايا:
-
القوة والمتانة: تشتهر أنابيب حديد الدكتايل بقوتها العالية وقدرتها على مقاومة البلى.
-
مقاومة التآكل: الأنابيب شديدة المقاومة للتآكل، مما يجعلها مناسبة للاستخدام طويل الأجل في بيئات مختلفة.
-
المرونة: على عكس مواد الأنابيب الأخرى، فإن أنابيب حديد الدكتايل مرنة وقادرة على امتصاص الصدمات دون أن تتشقق.
العيوب:
-
التكلفة: تميل أنابيب حديد الدكتايل إلى أن تكون أكثر تكلفة من أنابيب PVC أو أنابيب البولي فينيل كلوريد متعدد الكلور أو أنابيب البولي إيثيلين عالي الكثافة، سواء من حيث المواد أو التركيب.
-
الوزن: هذه الأنابيب أثقل من الأنابيب البلاستيكية أو البولي فينيل كلوريد متعدد الكلوريد أو البولي إيثيلين عالي الكثافة، مما يجعل النقل والتركيب أكثر صعوبة.
-
الهشاشة في درجات الحرارة الباردة: على الرغم من أن أنابيب حديد الدكتايل قوية بشكل عام، إلا أنها يمكن أن تصبح هشة في ظروف البرد الشديد.
8. تركيب أنابيب حديد الدكتايل وصيانتها
أنابيب حديد الدكتايل سهلة التركيب نسبيًا، ولكن وزنها الثقيل يتطلب معدات متخصصة وموظفين ذوي خبرة. تتضمن عملية التركيب عادةً ما يلي:
-
حفر الخنادق: يتم حفر خندق على العمق المناسب، ويتم وضع الأنابيب.
-
توصيل الأنابيب: يتم توصيل الأنابيب باستخدام وصلات ميكانيكية أو وصلات دفع، مما يضمن اتصالاً محكمًا للماء.
-
الردم: بعد تركيب الأنابيب، يتم ردم الخندق وضغطه لتأمين الأنابيب في مكانها.
الصيانة: على الرغم من أن أنابيب حديد الدكتايل متينة للغاية، إلا أنه يوصى بإجراء فحص دوري لها. وتشمل مهام الصيانة الشائعة التحقق من عدم وجود تسربات، والتأكد من أن الطلاء الواقي للأنابيب لا يزال سليماً، واستبدال أي وصلات مهترئة.
9. الأسئلة الشائعة (FAQs)
1. ما هو العمر الافتراضي لأنابيب حديد الدكتايل؟
تشتهر أنابيب حديد الدكتايل بطول عمرها الافتراضي. عندما يتم تركيبها وصيانتها بشكل صحيح، يمكن أن تدوم هذه الأنابيب لأكثر من 50 عاماً، مما يجعلها خياراً موثوقاً لمشاريع البنية التحتية. ويُعزى هذا العمر الطويل إلى مقاومتها للتآكل وقوتها الميكانيكية.
2. هل يمكن استخدام أنابيب حديد الدكتايل في أنابيب الغاز؟
نعم، أنابيب حديد الدكتايل مناسبة لخطوط أنابيب الغاز، خاصةً لنقل الغاز الطبيعي. قوتها ومرونتها ومقاومتها للتآكل الخارجي تجعلها خيارًا آمنًا لأنظمة توزيع الغاز.
3. هل أنابيب حديد الدكتايل مقاومة للتآكل؟
أجل، تتمتع أنابيب حديد الدكتايل بمقاومة ممتازة للتآكل بسبب الطلاءات الواقية التي عادةً ما تكون بطانات أسمنتية أو إيبوكسية. تعمل هذه المقاومة على إطالة عمر خدمة الأنابيب، حتى في البيئات العدوانية.
4. ما هي تحديات تركيب أنابيب حديد الدكتايل؟
التحدي الرئيسي في تركيب أنابيب حديد الدكتايل هو وزنها. هذه الأنابيب أثقل من المواد الأخرى، مثل PVC، وتتطلب معدات مناولة خاصة وموظفين ذوي خبرة للتركيب السليم. بالإضافة إلى ذلك، فإن الحفر والتوصيل المناسبين أمران ضروريان لأداء الأنابيب على المدى الطويل.
5. كيف يمكن مقارنة أنابيب حديد الدكتايل بأنابيب PVC؟
تتمتع أنابيب حديد الدكتايل بقوة ومتانة ومقاومة أعلى للتآكل الخارجي مقارنةً بأنابيب PVC. ومع ذلك، فإن الأنابيب البلاستيكية أخف وزنًا وأكثر فعالية من حيث التكلفة وأسهل في التعامل معها، مما يجعلها خيارًا شائعًا لبعض التطبيقات. يعتمد الاختيار بين الاثنين على عوامل مثل بيئة التركيب والميزانية.
6. هل يمكن أن تتحمل أنابيب حديد الدكتايل أنظمة الضغط العالي؟
نعم، أنابيب حديد الدكتايل مصممة لتحمل أنظمة الضغط العالي. تسمح قوة شدها العالية باستخدامها في توزيع المياه، وأنظمة الصرف الصحي، وحتى بعض التطبيقات الصناعية حيث تكون مقاومة الضغط عاملاً حاسماً.
الخاتمة
تُعد أنابيب حديد الدكتايل عنصراً أساسياً في البنية التحتية الحديثة، حيث توفر حلولاً موثوقة لتوزيع المياه وشبكات الصرف الصحي وأنابيب الغاز. كما أن قوتها الفائقة ومتانتها ومقاومتها للتآكل تجعلها خياراً مفضلاً على المواد الأخرى مثل الفولاذ والبلاستيك PVC. إن فهم خصائص أنابيب حديد الدكتايل وتطبيقاتها وتركيبها يمكن أن يساعد المهندسين ومحترفي البناء على اتخاذ قرارات مستنيرة لمشاريعهم.
