إنمعادل حديد الدكتايل ASTM A536 A536 D4512يشير إلى درجات الحديد العقدي عالي القوة التي تفي بـ65-45-12(ASTM) أوEN-GJS-400-400-1500/500-7مواصفات (ISO) المستخدمة على نطاق واسع في الصمامات وتجهيزات الأنابيب ومكونات السيارات.
1. فهم D4512 حديد الدكتايل D4512
1.1 التعريف والتصنيف
D4512 هي تسمية بموجب معيار SAE J434، تمثل درجة محددة من حديد الدكتايل. ويتميز حديد الدكتايل بشوائب الجرافيت العقيدية التي تضفي ليونة وصلابة معززة مقارنةً بحديد الزهر الرمادي التقليدي. يشير الحرف "D" في D4512 إلى حديد الدكتايل، بينما يشير الرقم "4512" إلى الحد الأدنى لمقاومة الشد ونسبة الاستطالة للمادة.
1.2 التركيب الكيميائي
يكون التركيب الكيميائي النموذجي لحديد الدكتايل D4512 كما يلي:
| العنصر | الحد الأدنى (%) | الحد الأقصى (%) |
|---|---|---|
| الكربون (C) | 3.4 | 3.8 |
| المنجنيز (Mn) | 0.2 | 0.4 |
| السيليكون (Si) | 2.2 | 2.75 |
| الكروم (Cr) | – | 0.08 |
| النيكل (ني) | – | 0.5 |
| النحاس (النحاس) | – | 0.4 |
| المغنيسيوم (Mg) | 0.025 | 0.055 |
تساهم هذه العناصر في الخواص الميكانيكية للمادة ومقاومة التآكل والأداء العام.
1.3 البنية المجهرية
يُظهِر حديد الدكتايل D4512 عادةً بنية مجهرية حديدية لؤلؤية. توفر المصفوفة الحديدية ليونة جيدة ومقاومة جيدة للصدمات، بينما تعزز المناطق اللؤلؤية من القوة ومقاومة التآكل. يمكن تعديل التوازن بين هذه المراحل من خلال المعالجة الحرارية والسبائك لتلبية متطلبات الاستخدام المحددة.
2. الخواص الميكانيكية لـ D4512
يعد فهم الخواص الميكانيكية ل D4512 أمرًا ضروريًا لتحديد مدى ملاءمته لمختلف التطبيقات.
| الممتلكات | القيمة |
|---|---|
| قوة الشد (UTS) | 65,000 رطل لكل بوصة مربعة (450 ميجا باسكال) |
| قوة الخضوع (YS) | 45,000 رطل لكل بوصة مربعة (310 ميجا باسكال) |
| الاستطالة | 12% |
| الصلابة (برينل) | 170-230 HB 170-230 HB |
| معامل المرونة | 24 × 10^6 رطل لكل بوصة مربعة (165 جيجا باسكال) |
| الكثافة | 0.256 رطل/بوصة مكعبة (7.1 جم/سم مكعب) |
هذه الخصائص تجعل D4512 مناسبًا للمكونات التي تتطلب مزيجًا من القوة والليونة ومقاومة التآكل.

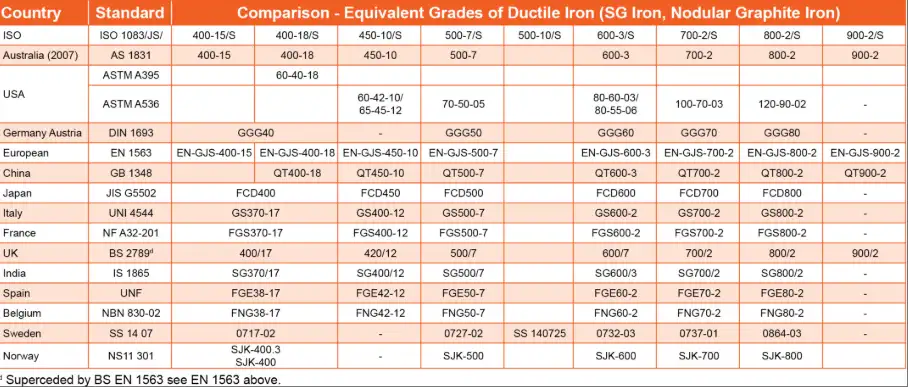

3. المعادلات العالمية لـ D4512
يحتوي حديد الدكتايل D4512 D4512 على معادلات في مختلف المعايير الدولية، مما يسهل استخدامه في التطبيقات العالمية.
| قياسي | الصف | البلد/المنطقة |
|---|---|---|
| ASTM A536 | 65-45-12 | الولايات المتحدة الأمريكية |
| ISO 1083 | 450-10 | الدولية |
| EN 1563 | EN-GJS-450-10 | أوروبا |
| DIN 1693 | GGG 40 | ألمانيا |
| JIS G5502 | FCD450 | اليابان |
| GB/T 1348 | QT450-10 | الصين |
| BS 2789 | 420/12 | المملكة المتحدة |
| UNI 4544 | GS 450-10 | ايطاليا |
تضمن هذه المعادلات التوافق والتوحيد القياسي في مختلف المناطق، مما يبسّط عمليات اختيار المواد وعمليات الشراء.
4. تطبيقات حديد الدكتايل D4512 D4512
يُستخدم حديد الدكتايل D4512 في العديد من الصناعات نظرًا لخصائصه الميكانيكية المواتية وفعاليته من حيث التكلفة.
4.1 صناعة السيارات
في قطاع السيارات، يُستخدم D4512 في مكونات مثل:
-
كتل المحرك
-
أعمدة الكرنك
-
أجزاء التعليق
-
مكونات المكابح
قوتها ومقاومتها للإجهاد تجعلها مثالية للأجزاء المعرضة لأحمال ديناميكية.
4.2 الآلات والمعدات
يستخدم D4512 في تصنيع مكونات الآلات والمعدات، بما في ذلك:
-
علب التروس
-
المضخات
-
الصمامات
-
الأسطوانات الهيدروليكية
وتساهم قابليتها للتشغيل الآلي ومقاومتها للتآكل في طول عمر هذه المكونات وموثوقيتها.
4.3 الإنشاءات والبنية التحتية
في البناء، يستخدم D4512 في D4512 في:
-
أغطية غرف التفتيش
-
تجهيزات الأنابيب
-
الدعامات الهيكلية
متانتها وقدرتها على التحمل ضرورية لتطبيقات البنية التحتية.
5. مقارنة مع رتب حديد الدكتايل الأخرى
يساعد فهم كيفية مقارنة D4512 بدرجات حديد الدكتايل الأخرى في اختيار المادة المناسبة لتطبيقات محددة.
| الصف | قوة الشد (رطل لكل بوصة مربعة) | قوة الخضوع (رطل لكل بوصة مربعة) | الاستطالة (%) | الصلابة (HB) |
|---|---|---|---|---|
| D4018 | 60,000 | 40,000 | 18 | 130-180 |
| D4512 | 65,000 | 45,000 | 12 | 170-230 |
| D5006 | 70,000 | 50,000 | 10 | 200-250 |
| D5504 | 80,000 | 55,000 | 6 | 230-300 |
يوفر D4512 مزيجاً متوازناً من القوة والليونة، مما يجعله متعدد الاستخدامات لمختلف التطبيقات.
6. المعالجة الحرارية وقابلية التصنيع
6.1 المعالجة الحرارية
يمكن أن يخضع D4512 إلى معالجات حرارية لتعديل بنيته المجهرية وخواصه الميكانيكية:
-
التلدين: يقلل من الصلابة ويحسن الليونة.
-
التطبيع: يعزز القوة والصلابة.
-
التسقية والتبريد: يزيد من الصلابة ومقاومة التآكل.
يعتمد اختيار المعالجة الحرارية على التوازن المطلوب بين القوة والصلابة والليونة.
6.2 قابلية التشغيل الآلي
يُظهر D4512 قابلية جيدة للتشغيل الآلي بسبب بنيته المجهرية الحديدية اللؤلؤية. يعمل وجود عقيدات الجرافيت كمادة تشحيم أثناء التصنيع الآلي، مما يقلل من تآكل الأداة ويحسن من صقل السطح. ومع ذلك، يجب تحسين اختيار الأداة ومعلمات القطع لتحقيق أفضل النتائج.
الأسئلة الشائعة (FAQs)
س1: ما أهمية التسمية "65-45-12" في ASTM A536؟
A1: تشير التسمية "65-45-12" في ASTM A536 إلى الحد الأدنى من الخواص الميكانيكية لرتبة حديد الدكتايل. وعلى وجه التحديد، يشير على وجه التحديد إلى الحد الأدنى لمقاومة الشد 65,000 رطل لكل بوصة مربعة، والحد الأدنى لمقاومة الخضوع 45,000 رطل لكل بوصة مربعة، والحد الأدنى للاستطالة 12%. وتوفر هذه القيم مرجعًا سريعًا لقوة المادة وليونتها، مما يساعد المهندسين والمصممين في اختيار المواد لمختلف التطبيقات.
س2: كيف يمكن مقارنة D4512 بالحديد الزهر الرمادي من حيث الخواص الميكانيكية؟
A2: يتميز حديد الدكتايل D4512 بخصائص ميكانيكية فائقة مقارنةً بحديد الزهر الرمادي. في حين أن حديد الزهر الرمادي يتميز بقوة ضغط ممتازة وقدرة ممتازة على التخميد، إلا أنه هش ويفتقر إلى قوة الشد والليونة. وعلى النقيض من ذلك، يُظهر D4512 قوة شد وخضوع أعلى، بالإضافة إلى استطالة ومقاومة محسنة للصدمات. وهذا يجعل D4512 أكثر ملاءمة للمكونات التي تتعرض لأحمال ديناميكية وتتطلب صلابة.
س3: هل يمكن لحام حديد الدكتايل D4512؟
A3: إن لحام حديد الدكتايل D4512 ممكن ولكن يتطلب دراسة متأنية. يمكن أن تؤدي عقيدات الجرافيت في المادة إلى تحديات مثل المسامية وانخفاض قوة اللحام. يمكن أن يؤدي التسخين المسبق للمادة، واستخدام مواد الحشو المناسبة، والمعالجة الحرارية بعد اللحام إلى التخفيف من هذه المشاكل. ومع ذلك، يجب التعامل مع اللحام بحذر، وقد تكون طرق الربط البديلة مثل التثبيت الميكانيكي أو الربط اللاصق مفضلة عندما يكون ذلك ممكنًا.
المراجع:
- المواصفات القياسية ASTM A536 لمسبوكات حديد الدكتايل ASTM A536 - موقع ASTM الدولي الرسمي الذي يوفر المواصفات التفصيلية ومتطلبات الخواص الميكانيكية لدرجات حديد الدكتايل بما في ذلك 65-45-12.
- حديد الدكتايل - ويكيبيديا - نظرة عامة شاملة عن خواص حديد الدكتايل والبنية المجهرية والمعالجة الحرارية والتطبيقات، بمثابة مرجع عام موثوق به.
- المواصفة القياسية ISO 1083: حديد الزهر - التصنيف - تصنيف المنظمة الدولية للتوحيد القياسي لدرجات حديد الدكتايل المكافئ لمعايير ASTM A536.
- SAE J434 - درجات صب حديد الدكتايل SAE J434 - درجات صب حديد الدكتايل - وثيقة SAE الدولية التي توضح بالتفصيل تصنيف وخصائص درجات حديد الدكتايل بما في ذلك D4512.
- كيفية لحام حديد الدكتايل - TWI Global - إرشادات صناعية موثوقة حول تحديات اللحام والإجراءات الخاصة بمواد حديد الدكتايل مثل D4512.
