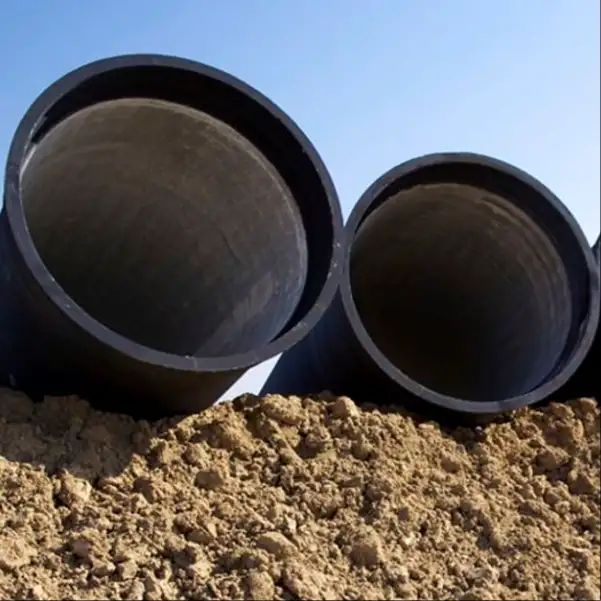

التثبيتأنابيب حديد الدكتايل تحت الأرضيتطلب الدقة لضمان الأداء طويل الأجل في إمدادات المياه والصرف الصحي والتطبيقات الصناعية. كحل مقاوم للتآكل وعالي القوة.أنابيب حديد الدكتايل (DIP)تُستخدم على نطاق واسع في مشاريع البلديات والبنية التحتية نظرًا لمتانتها (50-100 سنة فأكثر) وتوافقها معISO 2531,EN 545ومعايير AWWA C151.
1. حفر الخنادق والحفر
الحفر السليم للخنادق هو أساس التركيب الناجح لمكعبات DIP.
1.1 عرض الخندق وعمقه
يجب أن يكون الخندق عريضًا بما يكفي للسماح بوضع الأنابيب وتجميع الوصلات بشكل مناسب. وفقًا لإرشادات DIPRA
-
عرض الخندق: يجب أن يكون القطر الخارجي للأنبوب زائد 16 بوصة على الأقل.
-
عمق الخندق: يجب توفير غطاء لا يقل عن 3 أقدام فوق الأنبوب للحماية من الأحمال السطحية.
قد تختلف هذه الأبعاد بناءً على ظروف التربة ومتطلبات الحمولة.
1.2 إعداد قاع الخندق
يجب أن يكون قاع الخندق أملس وخالٍ من الصخور ويوفر دعماً منتظماً. إذا كانت التربة الأصلية غير مناسبة، فيجب وضع طبقة فراش من الرمل أو الحصى (4 بوصات على الأقل) لتوفير أساس ثابت .
2. ردم الأنابيب وردمها
يعد التبطين والردم المناسبين ضروريين للحفاظ على محاذاة الأنابيب ومنع التلف.
2.1 مواد الفراش
تشمل مواد الفراش المناسبة ما يلي:
-
الرمال: توفر الرمال النظيفة والمتدرجة جيداً دعماً ممتازاً.
-
الحصى: حصى مدور بأحجام جسيمات تتراوح بين 1/4 و1 بوصة.
-
الحجر المسحوق: الجسيمات الزاويّة التي تتشابك فيما بينها لتحقيق الثبات.
يجب أن يمتد التبطين على الأقل 4 بوصات أسفل الأنبوب وحتى خط نابض الأنبوب .
2.2 إجراءات الردم
الردم في طبقات لا تزيد عن 6 بوصات، مع ضغط كل طبقة حتى كثافة 90% القياسية على الأقل. تجنب استخدام الصخور الكبيرة أو المواد المجمدة التي قد تتلف الأنبوب.
3. مناولة الأنابيب والتوصيل
تضمن المناولة والتوصيل السليم سلامة خط الأنابيب.
3.1 احتياطات المناولة 3.1 احتياطات المناولة
-
الرفع: استخدم الرافعات أو الخطافات المبطنة؛ وتجنب السلاسل التي يمكن أن تتلف طلاء الأنابيب.
-
التخزين: قم بتخزين الأنابيب على أسطح مستوية مع أوتاد لمنع تدحرجها.
-
الفحص: افحص التلف قبل التركيب؛ قم بإصلاحه أو استبداله حسب الضرورة.
3.2 أنواع المفاصل
تشمل الأنواع الشائعة لمفاصل DIP تحت الأرض ما يلي:
-
وصلات الضغط على المفصل: تبسيط عملية التركيب؛ استخدم حشية مطاطية لإحكام الإغلاق.
-
الوصلات الميكانيكية: توفر المرونة وهي مناسبة للمناطق التي تتطلب التفكيك.
-
الوصلات ذات الحواف: يستخدم فوق سطح الأرض؛ لا يوصى باستخدامه في التركيبات تحت الأرض بسبب الصلابة.
4. الحماية من التآكل
إن DIP عرضة للتآكل؛ لذا فإن التدابير الوقائية ضرورية لإطالة عمر الخدمة.
4.1 الطلاءات والبطانات
-
تبطين الأسمنت والهاون: قياسي للاستخدامات المائية؛ يحمي السطح الداخلي.
-
طلاء البيتومين: يوضع على السطح الخارجي لمنع التآكل من جانب التربة.
-
طلاءات الإيبوكسي: تُستخدم في البيئات العدوانية لتعزيز الحماية .
4.2 غلاف من البولي إيثيلين
يوفر تغليف الأنبوب بغشاء من البولي إيثيلين حاجزًا إضافيًا ضد التربة المسببة للتآكل. تشتمل طبقة V-Bio® المحسّنة على مثبط للتآكل ومضاف مضاد للميكروبات لتحسين الأداء .
5. المعايير والمواصفات
يضمن الالتزام بالمعايير المعمول بها جودة وسلامة التركيب.
5.1 المعايير ذات الصلة
قياسي | الوصف |
---|---|
ANSI/AWWA C600 | تركيب أنابيب المياه المصنوعة من حديد الدكتايل وملحقاتها |
ANSI/AWA C104/A21.4 | التبطين الأسمنتي - الهاون للبطانة الأسمنتية للبطانة الأسمنتية |
ANSI/AWA C105/A21.5 | غلاف من البولي إيثيلين لـ DIP |
ANSI / AWWA C111/A21.11 | الوصلات المطاطية ذات الحشية المطاطية لـ DIP |
يساعد اتباع هذه المعايير على ضمان وجود خط أنابيب متين وموثوق به .
الأسئلة الشائعة (FAQs)
س1: ما هو الحد الأدنى للغطاء المطلوب لأنابيب حديد الدكتايل تحت الأرض؟
A1: عادةً ما يكون الحد الأدنى للغطاء، أو المسافة من أعلى الأنبوب إلى سطح الأرض، 3 أقدام. يحمي هذا العمق الأنبوب من الأحمال السطحية والعوامل البيئية. ومع ذلك، قد تفرض اللوائح المحلية ومتطلبات المشروع المحددة أعماق تغطية مختلفة. من الضروري التشاور مع السلطات المحلية ومواصفات المشروع لتحديد الغطاء المناسب للتركيب الخاص بك.
س2: هل يمكن استخدام أنابيب حديد الدكتايل في ظروف التربة المسببة للتآكل؟
A2: نعم، يمكن استخدام أنابيب حديد الدكتايل في التربة المسببة للتآكل عند اتخاذ التدابير الوقائية المناسبة. إن تطبيق الطلاء الخارجي، مثل الطلاء القاري أو الإيبوكسي، واستخدام تغليف البولي إيثيلين يمكن أن يقلل بشكل كبير من مخاطر التآكل. يوفر غشاء البولي إيثيلين المحسّن V-Bio® حماية إضافية بفضل خصائصه المثبطة للتآكل والمضادة للميكروبات. يساعد إجراء تحليل التربة قبل التركيب على تحديد التدابير الوقائية اللازمة.
س3: كيف يتم ربط أنابيب حديد الدكتايل تحت الأرض؟
A3: عادةً ما يتم ربط أنابيب حديد الدكتايل تحت الأرض باستخدام وصلات دفع أو وصلات ميكانيكية. تستخدم وصلات الضغط على الوصلات حشية مطاطية لإنشاء مانع تسرب عند إدخال طرف الحنفية في طرف الجرس. تتضمن الوصلات الميكانيكية حشية وغدة ومسامير لتأمين الوصلة. لا يوصى بالوصلات ذات الحواف بشكل عام للاستخدام تحت الأرض بسبب صلابتها وقابليتها للإجهاد. يضمن التجميع السليم للوصلة السليمة توصيلات متينة وخالية من التسرب.
س4: ما هي عواقب الردم غير السليم حول أنابيب حديد الدكتايل؟
A4: يمكن أن يؤدي الردم غير السليم إلى العديد من المشاكل، بما في ذلك اختلال محاذاة الأنابيب أو انحرافها أو حتى تعطلها. يمكن أن يؤدي استخدام مواد غير مناسبة، مثل الصخور الكبيرة أو التربة المتجمدة، إلى تلف الجزء الخارجي للأنبوب. قد يؤدي عدم كفاية الضغط إلى حدوث فراغات، مما يؤدي إلى ترسيب وإجهاد على الأنبوب. يعد اتباع إجراءات الردم الموصى بها، بما في ذلك استخدام المواد المناسبة والضغط في طبقات، أمرًا بالغ الأهمية لسلامة خط الأنابيب وطول عمره.
س5: هل هناك معايير محددة لتركيب أنابيب حديد الدكتايل؟
A5: نعم، هناك العديد من المعايير التي تحكم تركيب أنابيب حديد الدكتايل. يوفر معيار ANSI/AWA C600 إرشادات لتركيب أنابيب المياه المصنوعة من حديد الدكتايل وملحقاتها. تشمل المعايير الأخرى ذات الصلة ANSI/AWWA C104/A21.4 للبطانة الأسمنتية الهاون، و ANSI/AWWA C105/A21.5 لتبطين البولي إيثيلين، و ANSI/AWWA C111/A21.11 للوصلات ذات الحشية المطاطية. يضمن الالتزام بهذه المعايير نظام أنابيب آمن وموثوق وطويل الأمد.
للحصول على عرض توضيحي مرئي لتركيب أنابيب حديد الدكتايل، قد تجد الفيديو التالي مفيداً:
المراجع:
- المواصفة القياسية ISO 2531: أنابيب حديد الدكتايل والتجهيزات وملحقاتها ووصلاتها لتطبيقات المياه - المتطلبات وطرق الاختبار (ISO Official)
- EN 545: أنابيب حديد الدكتايل والتجهيزات ووصلاتها لأنابيب المياه - المتطلبات وطرق الاختبار (اللجنة الأوروبية للتوحيد القياسي)
- معايير الجمعية الأمريكية لأنابيب وتجهيزات حديد الدكتايل (AWWA) لأنابيب وتجهيزات حديد الدكتايل بما في ذلك C151 و C600 و C104 و C105 و C111 (الجمعية الأمريكية لأشغال المياه)
- إرشادات DIPRA لتركيب أنابيب حديد الدكتايل - الممارسات الموصى بها (جمعية أبحاث أنابيب حديد الدكتايل)
- أنابيب حديد الدكتايل - نظرة عامة على الخواص والتطبيقات والمعايير (ويكيبيديا)
