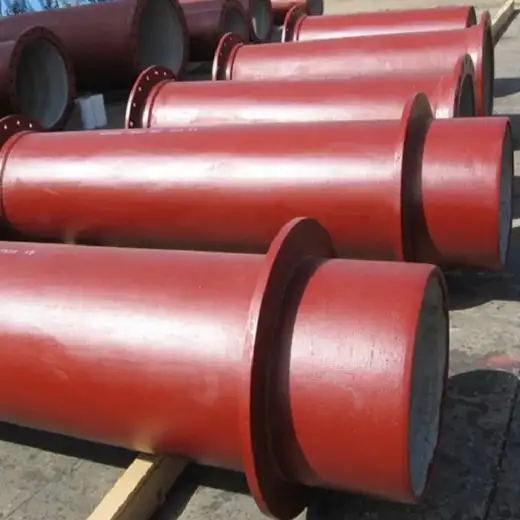

أنابيب حديد الدكتايل فئة 150 الشفاه المنقسمة هي مكونات متخصصة تستخدم في أنظمة الأنابيب لتوصيل الأنابيب والصمامات والمعدات. تشتهر هذه الفلنجات بشكل خاص بمرونتها وسهولة تجميعها، مما يجعلها مثالية للتطبيقات التي تكون فيها المحاذاة والدوران مهمين. تشير التسمية "الفئة 150" إلى تصنيف ضغط الشفة، وعادةً ما يتم تصنيفها لضغط أقصى يبلغ 150 رطل لكل بوصة مربعة في درجات الحرارة المحيطة.
تتميز الفلنجات المنقسمة بتصميمها الفريد، حيث تنقسم الحافة إلى نصفين، مما يسمح بسهولة التركيب والصيانة. هذا التصميم يغني عن الحاجة إلى قطع الأنابيب وإعادة لحامها عند تركيب أو استبدال الشفاه، مما يقلل من وقت التعطل وتكاليف العمالة.
1. مواصفات التصميم والأبعاد
الفئة 150 أنابيب حديد الدكتايل تأتي الفلنجات المنقسمة في مجموعة متنوعة من الأحجام والتصميمات لاستيعاب أنظمة الأنابيب المختلفة. يتم توحيد التصميم بشكل عام وفقًا لمواصفات الصناعة، مما يضمن التوافق مع المكونات والأنظمة الأخرى.
ميزات التصميم الرئيسية:
-
القطر الخارجي (OD): القطر الخارجي للشفة أمر بالغ الأهمية للتركيب في نظام الأنابيب والمحاذاة مع المكونات المجاورة.
-
ثقوب البراغي: عادةً ما تحتوي الفلنجات المنقسمة من الفئة 150 على أربعة إلى ثمانية فتحات مسامير، مصممة لتثبيت الحافة بإحكام على الأنبوب أو الفلنجات الأخرى.
-
نوع الوجه: يضمن تصميم الواجهة المرتفعة للشفة المنقسمة إحكام الإغلاق، مما يمنع التسرب في أنظمة الضغط العالي.
-
السُمك: يختلف سُمك الشفة بناءً على الحجم وتصنيف الضغط، حيث تكون الشفاه المنقسمة من الفئة 150 أكثر سمكًا بشكل عام من الشفاه من الفئة الأدنى ولكن أرق من خيارات الفئة الأعلى مثل الفئة 300.
جدول مقارنة الأبعاد:
| حجم الشفة | ثقوب البراغي | القطر الخارجي (بوصة) | السماكة (بالبوصة) | نوع الوجه |
|---|---|---|---|---|
| 3″ | 4 | 4.06 | 1.00 | وجه مرفوع |
| 4″ | 4 | 4.90 | 1.00 | وجه مرفوع |
| 6″ | 8 | 7.00 | 1.00 | وجه مرفوع |
| 8″ | 8 | 9.13 | 1.13 | وجه مرفوع |
ملاحظة: تعتمد الأبعاد على البيانات المتاحة وقد تختلف حسب الشركة المصنعة.
2. التركيب المادي والخصائص الميكانيكية
يشتهر حديد الدكتايل وهو المادة الأساسية المستخدمة في الفلنجات المنقسمة من الفئة 150 بقوته ومتانته. وهو يوفر العديد من المزايا مقارنةً بالمواد الأخرى مثل الحديد الزهر أو الفولاذ، خاصةً في التطبيقات التي تكون فيها قوة الشد العالية ومقاومة التآكل أمرًا بالغ الأهمية.
خواص المواد:
-
الليونة: يتميز حديد الدكتايل بالمرونة العالية، مما يسمح للشفة بامتصاص الضغوط دون أن تنكسر.
-
مقاومة التآكل: حديد الدكتايل مقاوم للعديد من أنواع التآكل، خاصةً في تطبيقات المياه ومياه الصرف الصحي.
-
قوة الشد: يتميز حديد الدكتايل بقوة شد أعلى من الحديد الزهر، مما يجعله مثاليًا لتطبيقات الضغط المتوسط مثل الفئة 150.
جدول مقارنة المواد:
| نوع المادة | حديد الدكتايل | حديد مصبوب | الفولاذ |
|---|---|---|---|
| قوة الشد (رطل لكل بوصة مربعة) | 60,000 – 80,000 | 30,000 – 50,000 | 70,000 – 100,000 |
| مقاومة التآكل | ممتاز | معتدل | جيد |
| الليونة | عالية | منخفضة | متوسط |
3. تصنيفات الضغط واعتبارات درجة الحرارة
يتم تصنيف الفلنجات من الفئة 150 لتتحمل ضغطًا أقصى قدره 150 رطل في البوصة المربعة في درجات الحرارة المحيطة، عادةً حوالي 100 درجة فهرنهايت. كلما زادت درجة الحرارة، ينخفض معدل ضغط الحافة. على سبيل المثال، في درجات الحرارة المرتفعة، قد تلين مادة الشفة، مما يقلل من قدرتها على تحمل الضغط.
تصنيف الضغط ودرجة الحرارة:
-
عند 100 درجة فهرنهايت تحافظ الشفاه من الفئة 150 على معدل ضغطها الكامل البالغ 150 رطل لكل بوصة مربعة.
-
عند 500 درجة فهرنهايت قد ينخفض معدل الضغط إلى حوالي 100 رطل لكل بوصة مربعة.
-
عند 1000 درجة فهرنهايت سيكون معدل الضغط أقل بكثير، وقد لا تكون الحافة مناسبة لتطبيقات الضغط العالي.
ملاحظة: استشر دائمًا الشركة المصنعة لمعرفة معدلات الضغط المحددة في درجات الحرارة المختلفة.
4. مزايا الشفاه المنقسمة
توفر الشفاه المنقسمة العديد من المزايا في أنظمة الأنابيب:
-
سهولة التركيب: يسمح التصميم المنفصل بالمحاذاة والدوران بسهولة، مما يجعل التركيب أسرع وأبسط، خاصةً في الأنظمة التي تتطلب تفكيكًا متكررًا.
-
المرونة: يمكن للشفاه المنقسمة أن تستوعب الاختلالات الطفيفة في نظام الأنابيب، مما يوفر مرونة في التركيب.
-
تقليل وقت الصيانة: نظرًا لأن الحافة لا تتطلب ربطًا مباشرًا بالأنبوب، يمكن إجراء مهام الصيانة مثل التنظيف والفحص بسرعة أكبر.
-
قابلية إعادة الاستخدام: يمكن إعادة استخدام الفلنجات المنقسمة دون المساس بسلامتها، طالما تمت صيانتها بشكل صحيح.
5. التطبيقات وحالات الاستخدام في الصناعة
يشيع استخدام الفلنجات المنقسمة لأنابيب حديد الدكتايل من الفئة 150 في مجموعة متنوعة من الصناعات، خاصةً عندما تكون القدرة على تفكيك أو تدوير نظام الأنابيب بسهولة أمرًا ضروريًا.
التطبيقات الشائعة:
-
محطات معالجة المياه: تعتبر هذه الفلنجات مثالية للأنظمة التي تتطلب صيانة دورية أو إعادة تنظيم الأنابيب.
-
أنظمة التدفئة والتهوية وتكييف الهواء: في مجال التدفئة والتهوية وتكييف الهواء، تُستخدم الفلنجات المنفصلة للتوصيلات التي تتطلب مرونة.
-
المعالجة الكيميائية: عند الحاجة إلى تدوير الأنابيب للتنظيف أو الصيانة، تكون الشفاه المنقسمة ذات قيمة خاصة.
جدول مقارنة التطبيقات:
| الصناعة | مناسبة للشفاه من الفئة 150 |
|---|---|
| معالجة المياه | نعم |
| أنظمة التدفئة والتهوية وتكييف الهواء | نعم |
| المعالجة الكيميائية | نعم |
| خطوط أنابيب النفط والغاز | نعم |
| المأكولات والمشروبات | لا يوجد |
6. أفضل ممارسات التركيب والصيانة
إن التركيب والصيانة المناسبين أمران حاسمان لضمان طول عمر وأداء أنابيب حديد الدكتايل من الفئة 150 ذات الشفاه المنقسمة من حديد الدكتايل.
نصائح للتركيب:
-
الاصطفاف: تأكد من المحاذاة الصحيحة للشفة والأنبوب قبل إحكام ربط البراغي لتجنب الضغط على الشفة.
-
مواصفات عزم الدوران: اتبع مواصفات عزم الدوران الخاصة بالشركة المصنعة لضمان التثبيت الآمن دون الإضرار بالشفة أو الأنبوب.
-
اختيار الحشية: استخدم حشوات عالية الجودة متوافقة مع كل من مادة الشفة والسائل الذي يتم نقله.
نصائح للصيانة:
-
عمليات التفتيش المنتظمة: افحص دورياً بحثاً عن علامات التآكل أو التآكل على الحافة والمسامير.
-
التنظيف: نظف الحافة والأنبوب بانتظام لمنع التراكمات التي قد تتداخل مع أداء الحافة.
-
إعادة التشديد: قد تنفك مسامير الشفة بمرور الوقت، لذا فإن إعادة الشد الدورية ضرورية للحفاظ على إحكام الإغلاق.
7. مقارنة مع أنواع الشفاه الأخرى
غالبًا ما تُقارن الفلنجات المشقوقة المصنوعة من حديد الدكتايل من الفئة 150 بالأنواع الأخرى من الفلنجات مثل الفلنجات الملحومة ذات العنق الملحوم والفلنجات القابلة للانزلاق. وفيما يلي مقارنة بين ميزاتها الرئيسية:
| نوع الشفة | شفة منقسمة من الفئة 150 | شفة عنق اللحام | شفة انزلاقية |
|---|---|---|---|
| تصنيف الضغط | 150 رطل لكل بوصة مربعة | 150 - 300 رطل لكل بوصة مربعة | 150 رطل لكل بوصة مربعة |
| المرونة | عالية | منخفضة | معتدل |
| سهولة التركيب | عالية | منخفضة | معتدل |
| المواد الشائعة | حديد الدكتايل | الفولاذ الكربوني | الفولاذ المقاوم للصدأ |
| التكلفة | معتدل | عالية | منخفضة |
8. الأسئلة الشائعة (FAQs)
س1: ما هو الفرق الأساسي بين شفة الشفة المنقسمة وشفة وصلة اللفة؟
الإجابة: يكمن الاختلاف الأساسي في التصميم. تنقسم الحافة المنقسمة إلى نصفين، مما يسمح بسهولة التركيب والصيانة دون الحاجة إلى قطع الأنابيب وإعادة لحامها. وعلى النقيض من ذلك، تحتوي شفة وصلة اللفة على شفة مرتفعة تتداخل مع طرف الأنبوب، مما يسمح للأنبوب بالدوران داخل الحافة. هذا التصميم مثالي للأنظمة التي تتطلب المحاذاة وسهولة التفكيك.
س2: هل الفلنجات المنقسمة من الفئة 150 مناسبة للتطبيقات ذات درجات الحرارة العالية؟
الإجابة: الشفاه المنفصلة من الفئة 150 غير مناسبة لدرجات الحرارة العالية للغاية. يقل معدل ضغطها مع زيادة درجة الحرارة، مما يحد من استخدامها في الأنظمة التي تعمل في درجات حرارة أعلى من 500 درجة فهرنهايت. بالنسبة للتطبيقات ذات درجات الحرارة المرتفعة، يوصى باستخدام الشفاه ذات معدلات الضغط الأعلى، مثل الفئة 300.
س3: كيف يمكنني اختيار الحشية المناسبة لشفة من حديد الدكتايل من الفئة 150 المنقسمة من حديد الدكتايل؟
الإجابة: تعتمد الحشية المناسبة على السائل الذي يتم نقله وظروف التشغيل (مثل درجة الحرارة والضغط). بالنسبة لتطبيقات المياه ومياه الصرف الصحي، تستخدم الحشيات المطاطية بشكل شائع. بالنسبة للعمليات الكيميائية، قد تكون المواد الأكثر مقاومة مثل PTFE (تفلون) ضرورية. استشر دائمًا الشركة المصنعة للحصول على توصيات.
س4: هل يمكن استخدام الفلنجات المنقسمة من الفئة 150 في التطبيقات البحرية؟
الإجابة: نعم، يمكن استخدام الفلنجات المنفصلة من الفئة 150 في التطبيقات البحرية، خاصةً في الأنظمة التي تكون فيها المرونة وسهولة الصيانة أمرًا بالغ الأهمية. ومع ذلك، قد تكون هناك حاجة إلى طلاءات خاصة لحماية الفلنجات من البيئة البحرية المسببة للتآكل.
س5: ما هي إجراءات الصيانة التي يجب أن أتبعها للفلنجات المنقسمة من الفئة 150؟
الإجابة: من الضروري إجراء فحص منتظم للتآكل والتآكل وعزم الدوران المناسب للبراغي. نظف الحافة بانتظام وتأكد من بقاء الحشية سليمة. أعد إحكام ربط المسامير حسب الحاجة للحفاظ على التوصيل الآمن.
س6: هل يمكن استخدام الفلنجات المنقسمة من الفئة 150 مع أنابيب بأقطار مختلفة؟
الإجابة: نعم، تأتي الفلنجات المنقسمة من الفئة 150 بأحجام متنوعة ويمكن استخدامها مع أنابيب بأقطار مختلفة، طالما أنها تتطابق مع حجم الشفة وتكوين فتحة الترباس. يعد الختم والمحاذاة المناسبان ضروريان لضمان توصيلة خالية من التسرب.
