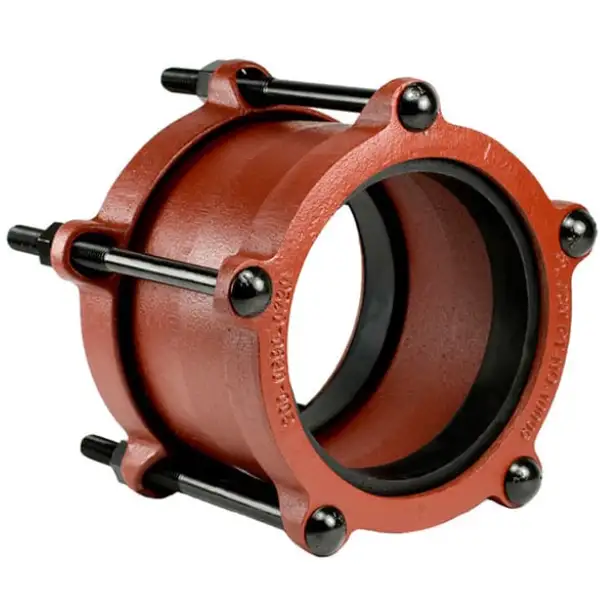

وصلات التوصيل المثبتة بمسامير من حديد الدكتايل (من نوع الأكمام) - حسب ANSI/AWWA C219 وISO 2531 - هي وصلات ميكانيكية متعددة الاستخدامات تستخدم لتوصيل الأنابيب ذات الأطراف العادية في محطات المياه ومياه الصرف الصحي والأنظمة الصناعية. وهي تتكون من نصفي مبيت من حديد الدكتايل وحشية مرنة ومسامير/صواميل وحلقات طرفية. تشمل المزايا الرئيسية سرعة التركيب، والسماح بالمحاذاة الخاطئة، وتخميد الاهتزاز، ومعدلات الضغط العالية (حتى 16 بار للتصميمات القياسية).
I. التعاريف والمكونات
وصلات التوصيل المثبتة بمسامير من حديد الدكتايل (المعروفة أيضًا باسم وصلات من نوع الأكمام) تربط الأنابيب ذات الأطراف العادية بدون لحام أو حواف. وهي تتألف من:
-
أنصاف المساكن: مصبوبان من حديد الدكتايل المصنوعان بدقة متناهية يتم تثبيتهما معاً حول الأنبوب.
-
حشية مطاطية مرنة: مادة EPDM أو NBR أو FKM مثبتة في تجويف الوصلة مما يوفر مانع تسرب محكم تحت الضغط ويسمح بحركة محدودة.
-
البراغي والصواميل: عادةً ما يكون الفولاذ من الدرجة A307 أو ASTM A193/B7، بحجم قطر الوصلة.
-
الحلقات الطرفية (اختياري): بالنسبة للوصلات الانتقالية أو المختزلة، تستوعب الحلقات الطرفية القابلة للتبديل نطاقات مختلفة من الأنابيب ذات العمق العمودي.
وتشكل هذه العناصر معًا وصلة ضغط ميكانيكية مانعة للتسرب تحت الضغط الداخلي مع السماح بالمحاذاة المحورية والجانبية والزاوية غير الصحيحة.
ثانيًا. خواص المواد وتصميم الحشية
خصائص حديد الدكتايل
-
الصف: أستم A536 A536 65-45-12 يوفر قوة شدّ ≥ 65 كيلو باسكال واستطالة ≥ 12%، مما يضمن ليونة عالية تحت الضغط.
-
البنية المجهرية: تقلل عقيدات الجرافيت الكروية من بدء التشقق، مما يحسن من مقاومة الصدمات مقارنةً بالحديد الرمادي.
-
مقاومة التآكل: يمكن طلاء حديد الدكتايل القاعدي بالإيبوكسي الملتحم داخليًا وخارجيًا لخدمة مياه الشرب.
مواد الحشية
المواد | نطاق الخدمة | الخصائص الرئيسية |
---|---|---|
EPDM | -30 درجة مئوية إلى +110 درجة مئوية | مقاومة ممتازة للماء/البخار |
إن بي آر | -20 درجة مئوية إلى +80 درجة مئوية | مقاومة جيدة للزيت/الوقود |
FKM | -20 درجة مئوية إلى +200 درجة مئوية | مقاومة للحرارة العالية/المواد الكيميائية |
يعتمد اختيار المطاط الصناعي على توافق السوائل ودرجة الحرارة والضغط. وبالنسبة للمياه الصالحة للشرب، يعتبر EPDM هو المعيار؛ أما بالنسبة للهيدروكربونات فيفضل استخدام NBR أو Viton (FKM).
ثالثاً. المعايير والشهادات الدولية
قياسي | المنطقة | النطاق |
---|---|---|
AWWA C219 | الولايات المتحدة الأمريكية | وصلات مثبتة بمسامير مثبتة بمسامير من نوع الأكمام للأنابيب ذات الأطراف العادية، مقاسات ½ ″- 144″، ضغط يصل إلى 16 بار. |
EN 545 / ISO 2531 الملحق E ISO 2531 | أوروبا/دولياً | الوصلات الميكانيكية لأنابيب حديد الدكتايل DN 40-DN 2600، مع طرق الاختبار والمواد. |
JIS B2311 | اليابان | وصلات وصلات الوصلات المثبتة بمسامير لأنظمة أنابيب حديد الدكتايل. |
NSF 61 | الولايات المتحدة الأمريكية | شهادة لمكونات مياه الشرب. |
يضمن استيفاء هذه المعايير قابلية التبادل في الأبعاد واتساق الأداء والامتثال التنظيمي عبر المشروعات العالمية.
رابعاً. مخطط الأبعاد والمقاسات
فيما يلي مقتطف تمثيلي يغطي الأحجام الأكثر شيوعًا (1 ″- 12″). قد يقدم المصنعون نطاقات ممتدة (حتى 144″ حسب AWWA C219).
الحجم الاسمي | عمق الأنبوب (مم) | طول القارنة L (مم) | حجم البرغي وكميته. | أقصى ضغط (بار) |
---|---|---|---|---|
1″ | 33.7 | 90 | M12 × 4 | 16 |
2″ | 60.3 | 110 | M16 × 4 | 16 |
4″ | 114.3 | 140 | M20 × 6 | 16 |
6″ | 168.3 | 170 | M24 × 6 | 16 |
8″ | 219.1 | 200 | M24 × 6 | 10 |
12″ | 323.9 | 260 | M27 × 8 | 10 |
الجدول 1. الأبعاد القياسية للوصلات المثبتة بمسامير من حديد الدكتايل ومعدلات الضغط.
بالنسبة للأحجام 14 ″- 144″، ارجع إلى الملحق أ ل AWWA C219 وكتالوجات الشركة المصنعة.
V. إجراءات التركيب وعزم الدوران
يضمن التركيب الصحيح خدمة خالية من التسرب وطول عمر الوصلة:
-
تحضير السطح:
-
قم بإزالة النتوءات أو الطلاء أو الترسبات على أطراف الأنابيب.
-
امسح منطقة جلوس الحشية لتنظيفها.
-
-
وضع الحشية:
-
توسيط الحشية على الأنبوب OD؛ تأكد من التلامس الكامل، بدون طيات.
-
-
تجميع أنصاف المبيت:
-
قم بتعشيق العروات، وتأكد من محاذاة فتحات المسامير.
-
-
تسلسل التثبيت:
-
الخطوة 1: اربط جميع البراغي بإصبعك بإحكام على شكل نجمة.
-
الخطوة 2: عزم الدوران إلى 30% من القيمة المحددة.
-
الخطوة 3: عزم الدوران إلى 60%.
-
الخطوة 4: اضبط العزم على 100%؛ كرر ذلك مرة واحدة لاستيعاب زحف الحشية.
-
-
الفحص والاختبار:
-
اختبار هيدروستاتيكي عند 1.25× الضغط التصميمي.
-
فحص التسرب البصري في ظروف التشغيل.
-
اتبع دائمًا مخططات عزم الدوران الخاصة بالشركة المصنعة للقارنة - قد يؤدي الإفراط في الضغط على عزم الدوران إلى تلف الحشيات؛ ويؤدي الضغط على أقل من اللازم إلى حدوث تسربات.
سادساً. مقارنة الأداء
الميزة | اقتران مثبتة بمسامير | وصلة ذات حواف | وصلة ملحومة |
---|---|---|---|
وقت التثبيت | < أقل من 30 دقيقة | عدة ساعات | > 4 ساعات (بما في ذلك NDT) |
المرونة | عالية | منخفضة | لا يوجد |
اختلال المحاذاة | ± 3 مم محوري، ± 2 درجة زاوي ± 2 درجة | ± 0.5 مم | لا يوجد |
تصنيف الضغط | حتى 16 بار | حتى 25 بار | تصنيف النظام |
التكلفة لكل مشترك | منخفضة-متوسطة | عالية | عالية |
سهولة الصيانة | تبديل بسيط للحشية | إعادة عزم دوران البرغي | لحام القطع |
تتفوق أدوات التوصيل المثبتة بمسامير في عمليات الإصلاح السريعة وعمليات التعديل التحديثي والأنظمة المعرضة للتمدد الحراري أو الاهتزاز، بينما تناسب الشفاه واللحامات خدمات الضغط العالي جدًا أو الخدمات الحرجة.
سابعًا. معايير الاختيار وسير عمل التحجيم
-
شروط الخدمة:
-
نوع المائع، ودرجة الحرارة، والضغط، والبيئة الخارجية (التربة، والأشعة فوق البنفسجية).
-
-
المواد والطلاءات:
-
هيكل من حديد الدكتايل مع طلاءات من الإيبوكسي أو الطلاءات الملتحمة للحماية من التآكل.
-
حدد الحشية (EPDM، NBR، FKM) حسب التوافق.
-
-
تصنيف الضغط وعامل الأمان:
-
اختر الوصلات المصنفة ≥ 1.5 × ضغط التصميم.
-
-
عدم المحاذاة والحركة:
-
استخدم الوصلات المرنة عند توقع حركة محورية/حرارية.
-
-
متطلبات الملحقات:
-
حلقات طرفية للوصلات المختزلة/الانتقالية؛ أطقم تقييد لحجب الدفع.
-
-
فحص الأبعاد:
-
تأكد من أن أنبوب OD يطابق تجويف الأنبوب وتفاوتات تفاوتات حلقة التوصيل.
-
-
ضمان الجودة:
-
فحص الشهادات (AWWA، ISO، NSF) وتقارير اختبار المصنع.
-
يضمن اتباع سير العمل هذا تحديد الاقتران الصحيح، وتجنب التعديلات الميدانية وتأخير المشروع.
ثامناً. الصيانة واستكشاف الأعطال وإصلاحها
-
الفحص الروتيني (سنويًا):
-
افحص إحكام ربط البراغي؛ أعد ضبط العزم حسب المواصفات حسب الحاجة.
-
افحص الحشية للتأكد من عدم وجود بثق أو تقادم؛ استبدلها إذا كانت مشوهة.
-
-
تشخيص التسرب:
-
مرئي: تقطر أو تسرب عند المفصل.
-
اختبار اضمحلال الضغط: اعزل الجزء، واضغط عند 1.25× ضغط التشغيل، وراقب الانخفاض.
-
كشف التسرب بالموجات فوق الصوتية: تحديد التسريبات الدقيقة تحت الضغط.
-
-
سلامة الطلاء:
-
افحص الإيبوكسي الخارجي أو الجلفنة الخارجية بحثًا عن أي تلف؛ قم بلمسه وفقًا لإرشادات الشركة المصنعة.
-
-
دورة استبدال الحشية:
-
كل 5-10 سنوات في المياه الصالحة للشرب؛ وكلما اقتربنا من ذلك في السوائل القوية.
-
تمنع الصيانة الفورية عمليات الإغلاق غير المجدولة وتطيل عمر أداة التوصيل إلى ما بعد 20 عامًا.
تاسعًا. تحليل التكاليف واعتبارات دورة الحياة
عنصر التكلفة | اقتران مثبتة بمسامير | وصلة ذات حواف | وصلة ملحومة |
---|---|---|---|
المواد | $10-$50 | $100-$300 | $150-$400 |
عمالة التركيب | منخفضة | متوسط | عالية |
الصيانة الروتينية | منخفضة | متوسط | عالية |
دورة الاستبدال | 10-15 سنة | 20 سنة | 30 سنة |
في حين أن الشفاه واللحامات قد توفر فترات خدمة أطول قليلاً، فإن التركيب السريع والعمالة الأقل للوصلات المثبتة بمسامير غالباً ما تسفر عن تكلفة إجمالية أقل للملكية في الأنابيب الصغيرة والمتوسطة وأعمال الإصلاح.
فيديو تعليمي على يوتيوب
*بيان عملي لتركيب قارنة التوصيل المثبتة بمسامير من حديد الدكتايل وإجراءات عزم الدوران.*
الأسئلة الشائعة
1. ما هي التفاوتات المسموح بها في الوصلات المثبتة بمسامير لتجنب اختلال محاذاة الأنابيب؟
تم تصميم أدوات التوصيل الميكانيكية المثبتة بمسامير مع حشوات مرنة ومبيتات مجزأة تستوعب المحاذاة المحورية والجانبية والزاوية غير الصحيحة. وصلات التوصيل القياسية تسمح عادةً بإزاحة جانبية ± 3 مم وانحراف زاوي ± 2 درجة لكل مفصل، بينما وصلات التوصيل المرنة توسيع التفاوت الجانبي إلى ± 5 مم والزاوية إلى ± 3°. تنشأ هذه المرونة من قدرة الحشية على التشوه بشكل مرن داخل تجويف القارنة، مما يحافظ على إحكام الإغلاق حتى عندما لا تكون أطراف الأنابيب متحاذية تمامًا. وفي التركيبات الميدانية - خاصةً في البنية التحتية القديمة حيث لا يمكن ضمان استقامة الأنابيب - فإن هذا التفاوت يزيل الحاجة إلى التمركز الدقيق أو قطع الأنابيب المكلفة والتخفيف من التكلفة. بالنسبة للأنظمة الديناميكية المعرضة للتمدد الحراري أو الاهتزاز أو الاستقرار، تمنع أدوات التوصيل المرنة الضغط غير المبرر على خطوط الأنابيب والمعدات المتصلة. تشتمل أنواع أدوات التوصيل المقيدة على مفاتيح القص أو إدخالات حلقة القفل التي تشبك الأنبوب من الخارج، مما يوفر مرونة في الإغلاق ومقاومة الدفع المحوري عند النهايات المسدودة أو الانحناءات أو مواقع الصمامات. من خلال اختيار نوع أداة التوصيل المناسبة (القياسية مقابل المرنة مقابل المقيدة)، يمكن للمهندسين استيعاب الاختلافات في المحاذاة حتى الحدود المحددة في الصناعة، مما يبسط التركيب ويعزز موثوقية الوصلة على المدى الطويل.
2. هل يمكن استخدام وصلات حديد الدكتايل المثبتة بمسامير في خدمة الغاز الطبيعي؟
نعم - عندما تكون كل من مواد الوصلة والحشية مصنفة للغاز ويتوافق التركيب مع قوانين الغاز ذات الصلة (على سبيل المثال، ISO 14236، EN 1555، اللوائح المحلية). الاعتبارات الرئيسية:
-
خامة الجسم: حديد الدكتايل وفقًا للمواصفة ASTM A536 أو ISO 2531؛ اختياريًا مطلي بالإيبوكسي الانصهار للحماية من التآكل.
-
حشية: المطاط الصناعي المعتمد للغازات (على سبيل المثال، NBR مع نفاذية منخفضة للغازات)، يخضع لاختبار EN 682.
-
اختبار الضغط: يجب أن تجتاز كل وصلة اختبار اضمحلال الضغط أو الفقاعة عند ≥ 1.5× ضغط التشغيل.
-
إحكام ربط البرغي: ضبط العزم بدقة لتجنب التسريبات الناتجة عن الزحف؛ إعادة ضبط العزم بعد 24 ساعة.
-
الشهادات: يجب أن تحمل الوصلات علامات CE أو ANSI لخدمة الغاز.
تتطلب أنظمة الغاز الطبيعي إحكامًا مطلقًا؛ وبناءً على ذلك، تنتج الشركات المصنعة خطوط اقتران خاصة بالغاز مع تفاوتات أبعاد أكثر إحكامًا ومعدلات تسرب أقل مسموح بها. استعن دائماً بعامل تركيب مؤهل لأنظمة الغاز والتزم بجميع بروتوكولات السلامة.
3. ما الذي يميز أدوات التوصيل الميكانيكية المقيدة عن الأنواع القياسية؟
وصلات التوصيل القياسية (غير المقيدة) تعتمد فقط على ضغط الحشية لإحكام الإغلاق ولا تقاوم حركة الأنبوب المحورية تحت الضغط الداخلي. وعلى العكس من ذلك, وصلات التوصيل المقيدة دمج الميزات الميكانيكية - عروات القص، أو الحلقات الإسفينية أو حلقات القفل - التي يتم تثبيتها على الأنبوب من الخارج، مما يوفر مقاومة دفع محورية مساوية للضغط المقدر للاقتران. تشمل المزايا ما يلي:
-
التخلص من كتل الدفع الخرسانية عند النهايات المسدودة أو المحملات أو الانحناءات.
-
بصمة تركيب مدمجة، خاصة في غرف الصمامات المزدحمة.
-
تجميع مبسطحيث أن نفس جسم أداة التوصيل يمكن أن يؤدي وظيفتي منع التسرب والتقييد (حسب الإدخالات المركبة).
يجب تحديد التصاميم المقيدة حيثما يولد الضغط الداخلي قوى غير متوازنة - على سبيل المثال، عند نهايات الصمامات المغلقة أو تغيرات الاتجاه - لمنع انفصال الوصلة وانسحاب الأنبوب.
4. كيف تؤثر الظروف البيئية على اختيار الاقتران والعمر الافتراضي؟
تقود بيئة الخدمة خيارات المواد والطلاء، مما يؤثر على فترات الفحص وعمر الخدمة المتوقع:
-
التربة/المياه المسببة للتآكل: تتطلب طلاء خارجي - جلفنة (≥ 86 ميكرومتر زنك) أو إيبوكسي مترابط بالاندماج - واستخدام براغي من الفولاذ المقاوم للصدأ لمنع التآكل الجلفاني.
-
التعرض للأشعة فوق البنفسجية والأوزون: اختر مركبات الحشية المقاومة للأشعة فوق البنفسجية (EPDM على NBR) للتطبيقات فوق الأرض.
-
درجات الحرارة القصوى:
-
منخفض: ضمان بقاء الحشيات مرنة حتى -30 درجة مئوية تحت الصفر.
-
عالية: EPDM (≤ 110 درجة مئوية)، FKM (≤ 200 درجة مئوية).
-
-
التعرض للمواد الكيميائية: في الخدمة الكيميائية القاسية، تقاوم FKM أو اللدائن المرنة المتخصصة التورم؛ ضع في اعتبارك الطلاءات المزدوجة على المبيت.
في الظروف القاسية، خطط لإجراء فحوصات أكثر تواتراً (نصف سنوية) واستبدال الحشية (كل 5 سنوات) لمنع التسريبات.
5. هل هناك اختلافات كبيرة في الأبعاد بين الشركات المصنعة؟
تضمن المعايير تطابق أنماط البراغي وفئات الضغط، ولكن توجد اختلافات طفيفة في الأبعاد:
-
طول الاقتران (L): ± 10 مم بين العلامات التجارية.
-
قطر البرغي ودرجته: يتراوح بين M16-M27؛ الصف 8.8 أو B7.
-
ملامح الحلقة الطرفية: يستخدم البعض مقاعد حشية متقاربة؛ والبعض الآخر مستطيلة الشكل.
-
المقطع العرضي للحشية: يختلف لتحسين الختم مقابل سهولة التركيب.
لتجنب عدم التطابق الميداني، تحقق دائمًا من OD الدقيق للوصلة ورقم جزء الحشية ومواصفات البرغي من كتالوج المورد المختار، وإذا أمكن، اطلب رسومات CAD لاكتشاف التصادم في التركيبات الضيقة.
