يشتمل كتالوج تجهيزات حديد الدكتايل الصيني على مجموعة واسعة من المكونات - الأقواس والمحملات والمخفضات والمقاطع والفلنجات والوصلات والقبعات والسدادات والتجهيزات المتخصصة - المصنعة وفقًا للمعايير الدولية والإقليمية (ISO 2531/EN 545، AWWA C110/C153، ANSI B16.1، IS 9523) لخدمة أنظمة أنابيب المياه ومياه الصرف الصحي والغاز والأنابيب الصناعية. هندسة كل تركيبة، وتصنيف الضغط (K7-K12 حسب ISO؛ الفئة 150-350 حسب AWWA), نوع المفصل (شفة، وصلة ميكانيكية، وصلة ميكانيكية، وصلة دفع)، وطلاء (ملاط أسمنتي، إيبوكسي، بولي إيثيلين، زنك) تؤثر على أبعادها ووزنها وخصائص أدائها. تعد بيانات الكتالوج الدقيقة أمرًا بالغ الأهمية للتصميم والمشتريات والتركيب والصيانة، مما يضمن التوافق والموثوقية والفعالية من حيث التكلفة عبر المشاريع من جميع المقاييس.
1. هيكل الكتالوج وعملية الطلب
1.1 تنسيق الكتالوج والتنقل
تُنشر معظم كتالوجات تجهيزات حديد الدكتايل بتنسيقات PDF وتفاعلية على الإنترنت، مرتبة حسب نوع التجهيزات (المرفقين والمحملات والمخفضات) والحجم (DN/بوصة) وفئة الضغط ونمط الوصلة. تتضمن الأقسام الفرعية جداول الأبعاد، وجداول الأوزان، ومواصفات المواد، وخيارات الطلاء، ورموز الطلبات.
1.2 رقم الجزء ومنطقية رمز الطلب
يقوم المصنعون بتعيين أرقام الأجزاء التي تجمع بين القطر الاسمي ورمز فئة الضغط (على سبيل المثال، K9 ل 250 رطل لكل 250 رطل لكل بوصة مربعة)، ولاحقة نوع الوصلة (MJ للوصلة الميكانيكية، وFL للشفة)، ورمز الطلاء (CM للملاط الأسمنتي، و EP للإيبوكسي). على سبيل المثال، قد يتم فهرسة كوع DN 150، الفئة 250، الوصلة الميكانيكية المبطنة بالأسمنت والملاط على أنه "ELB-150-K9-MJ-CM".
1.3 الحد الأدنى لكميات الطلبات والمهلة الزمنية
غالبًا ما يتم شحن التركيبات القياسية على دفعات من 10 إلى 20 قطعة، مع مهلة تتراوح من 2 إلى 4 أسابيع للأحجام الشائعة و6 إلى 8 أسابيع للطلبات ذات الأقطار الكبيرة أو الطلبات المتخصصة. قد تتوفر الخدمات العاجلة بتكلفة إضافية.

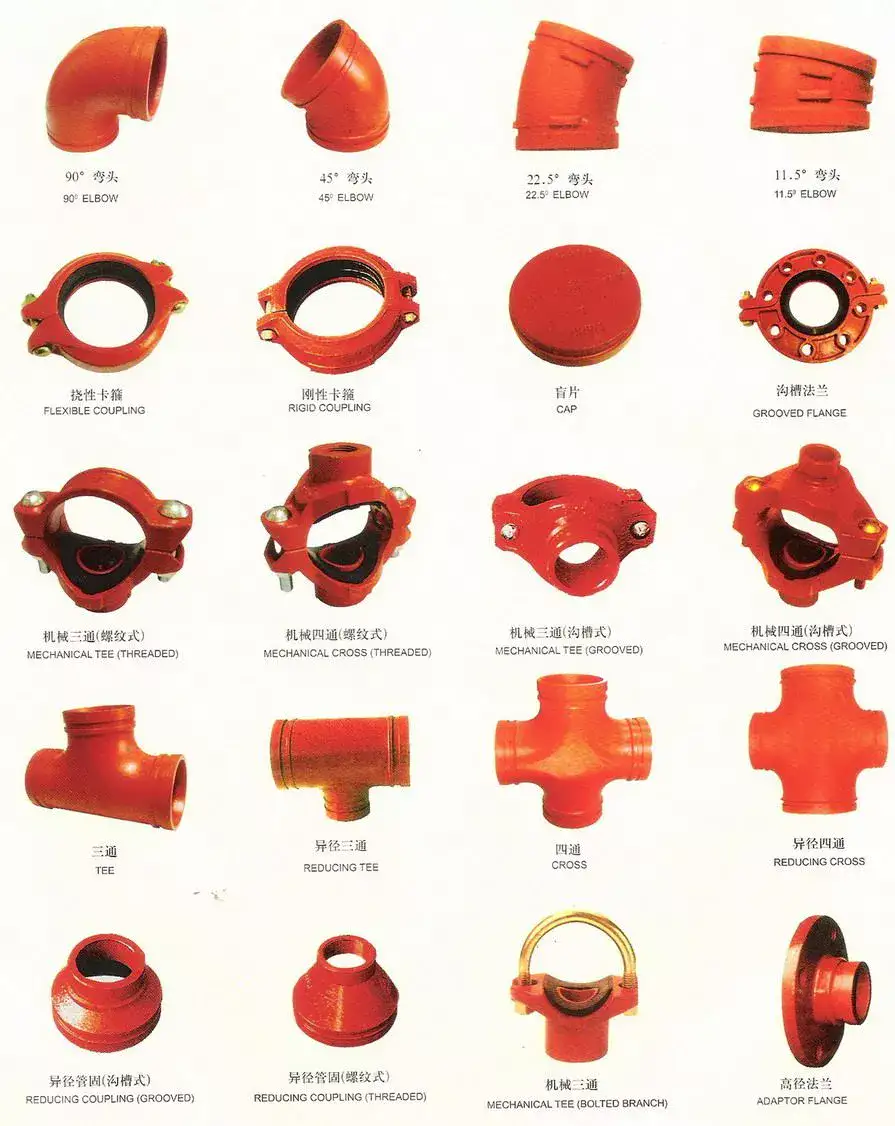

2. أنواع وصلات حديد الدكتايل
2.1 المرفقين
تغيّر الأكواع اتجاه خط الأنابيب، وهي متوفرة بزاويتين 45 درجة و90 درجة، وبزاوية نصف قطر طويلة (LR = 1.5×DN) وبزاوية نصف قطر قصيرة (SR = 1×DN). تعمل الأكواع ذات نصف القطر الطويل على تقليل فقد الرأس وهي مفضلة في الأنظمة عالية السرعة؛ بينما توفر الأكواع ذات نصف القطر القصير المساحة في التصميمات المدمجة.
2.2 تيز وويز
تربط المحملات ثلاثة أنابيب بزاوية 90 درجة؛ متوفرة على شكل فروع متساوية ومختزلة؛ الفروع/التفرعات المعينة على أنها DN_R×DN_B (على سبيل المثال، 200×150). توفر الواييز (فرع Y-فرع Y) تقسيمات تدفق أكثر سلاسة عند زوايا تفرع 45 درجة، مما يقلل من الاضطراب في تطبيقات مياه الصرف الصحي.
2.3 المخفضات والمحولات
المخفضات تنتقل بين قطرين؛ متوفرة في أنماط متحدة المركز وغير متحدة المركز؛ تحافظ المخفضات غير المركزية على محاذاة القاع في المسارات الأفقية لمنع الجيوب الهوائية. تتيح محولات الشفة (شفة × حنفية) توصيل الأنابيب بالصمامات أو المعدات ذات الأنماط الطرفية المختلفة.
2.4 الصلبان والتركيبات الخاصة
وصلات متقاطعة تربط أربعة أنابيب؛ وهي أقل شيوعًا بسبب مخاوف تتعلق بالدفع، وغالبًا ما تستخدم مع كتل الدفع. تشمل التركيبات المتخصصة الوصلات الزلزالية ووصلات التمدد ووصلات التمدد وتركيبات الانحراف والإزاحات المصنعة لظروف الموقع الفريدة.
2.5 الأغطية والمقابس
أغطية طرفية (مقبس أنثوي) وسدادات (سدادة ذكرية) تغلق نهايات خطوط الأنابيب لاختبار الضغط أو إنهاء النظام؛ متوفرة في أنماط الوصلات الميكانيكية وأنماط الدفع.
3. المواد والمعايير الدولية
3.1 درجات حديد الدكتايل
تستخدم معظم التركيبات درجة 60-42-10 أو 65-45-12 وفقًا للمعيار ASTM A536، مما يوفر قوة شد ≥ 60 كيلو باسكال، وخضوع ≥ 42 كيلو باسكال، واستطالة ≥ 10 %. تحافظ الدرجات ذات درجات الحرارة المنخفضة (AD-515) على المتانة في المناخات الباردة.
3.2 معايير الأنابيب والتركيبات
-
ISO 2531 / EN 545 / EN 598: الأبعاد، والخصائص الميكانيكية، وأداء الوصلة للماء/التسريب.
-
AWWA C110 / ANSI B16.1: تجهيزات ذات حواف، فئة 150، مصنفة 150 رطل لكل بوصة مربعة، DN 80-DN 1200.
-
AWWA C153: تركيبات الوصلات الميكانيكية الميكانيكية، الضغط العالي من الفئة 250، توفير الوزن المحسّن.
-
ASTM A536: مصبوبات حديد الدكتايل للتجهيزات.
-
IS 9523: مواصفات التركيبات الهندية مع جداول الوزن.
3.3 إدارة الجودة وإصدار الشهادات
يحافظ المصنعون ذوو السمعة الطيبة على أنظمة الجودة ISO 9001:2015 والإدارة البيئية ISO 14001 ومعايير السلامة ISO 45001. كما أن اعتمادات مؤسسة Factory Mutual (FM) وشهادات NSF 61 لمياه الشرب تؤكد سلامة المنتج.
4. مواصفات الأبعاد والأداء
4.1 جداول الأبعاد
الجدول 4.1: 90° أكواع طويلة نصف القطر (الأبعاد بالملليمتر)
دن | OD (EN 545) | المعرف (ISO 2531) | من المركز إلى الوجه (LR) | جدار ثك (K9) | الوزن (بالكيلوغرام) |
---|---|---|---|---|---|
80 | 98 | 90 | 120 | 6.3 | 7.2 |
150 | 170 | 160 | 225 | 7.7 | 18.0 |
300 | 326 | 315 | 450 | 9.0 | 46.0 |
المصادر: ISO 2531؛ EN 545.
4.2 فئات الضغط والسماكة
قياسي | الفئة | الضغط (رطل لكل بوصة مربعة) | سمك الجدار (مم) |
---|---|---|---|
AWWA C110 | 150 (K7) | 150 | 8.0-16.0 |
AWWA C153 | 250 (K9) | 250 | 10.0-20.0 |
AWWA C153 | 350 (K12) | 350 | 12.0-24.0 |
البيانات حسب جداول C110/C153 AWWA C110/C153.
4.3 الأداء الهيدروليكي والميكانيكي
تخضع التركيبات لاختبارات هيدروستاتيكية عند 1.5 × الضغط المقنن واختبارات أداء لسحب الوصلة ≥ 2 × ضغط العمل واختبارات الانحراف وفقًا للمعيار ISO 2531/EN 545. تخضع اختبارات الشد والصلابة والصدمات لاختبارات الشد والصلابة والصدمات وفقًا لمعايير ASTM A536.
5. طرق الربط والملحقات
5.1 الوصلات ذات الحواف 5.1
تتميز الفلنجات (ANSI B16.1/AWWA C110) بأوجه مرتفعة أو مسطحة، وحفر ثقوب البراغي حسب أنماط AWWA C115 أو ANSI. حشيات (مطاطية، PTFE) مانعة للتسرب تحت عزم دوران البرغي؛ تضمن تسلسلات التثبيت بالمسامير جلوسًا موحدًا.
5.2 الوصلات الميكانيكية (MJ)
تستخدم تركيبات الوصلات الميكانيكية (AWWA C153) غدة ومسامير وحشية مطاطية؛ وتسمح بانحراف محدود (حتى 5 درجات لكل وصلة). تعمل تركيبات MJ على تسهيل تركيب الخنادق بشكل أسرع وخيارات الوصلات المقيدة (مثل الوصلة الضخمة) التي تقاوم الدفع بدون كتل خرسانية.
5.3 الضغط على الزر ومفاصل التقييد
توفر وصلات الدفع (Tyton®) تجميعًا بسيطًا للحنفية والمقبس؛ وتتضمن أنواع التقييد إدخالات معدنية أو مشابك خارجية لمقاومة الدفع. سعات التقييد مصنفة حسب اختبارات السحب AWWA C111.
5.4 الملحقات المشتركة الخاصة
تشمل العناصر الملحقة حشيات الوصلات (EPDM، والنتريل)، وأطواق الدفع، وقضبان التقييد، ومهايئات الشفة. تقدم بعض الكتالوجات أطقم تغليف من البولي يوريثين وفقًا ل AWWA C105 للحماية من التآكل.
6. الطلاءات والبطانات
6.1 البطانات الداخلية
-
الأسمنت-الملاط (DIPRA/AWWA C104): بطانة قياسية (سمكها 1.0 مم كحد أدنى) لمياه الشرب؛ تمنع التدرن؛ قوة الرابطة ≥ 2.1 ميجا باسكال.
-
إيبوكسي/بولي يوريثان: إيبوكسي للخدمة الشاقة حسب EN 14901 أو AWWA C210 للمياه العدوانية؛ سمك 250-500 ميكرومتر؛ معتمد من NSF 61.
6.2 الطلاءات الخارجية
-
أسفلتية/بيتومينية: طلاء مانع تسرب 1 مل حسب AWWA C151؛ حاجز تآكل أساسي.
-
سيليكات الزنك والزنك:: طبقة زنك 200 جم/م² بطبقة علوية من القار؛ حسب AWWA C151.
-
غلاف من البولي إيثيلين (AWWA C105): غلاف 0.5 مم، حماية كاثودية؛ يستخدم في التربة المسببة للتآكل.
7. التركيب والصيانة
7.1 أفضل ممارسات التثبيت 7.1
تضمن المحاذاة السليمة، وشطف أطراف الأنابيب، وتزييت الوصلة، والتشحيم المشترك، والتثبيت بالبراغي المتحكم في عزم الدوران تجميعات خالية من التسرب. يمنع استخدام أجهزة الرفع بالتفريغ وقضبان الموزعة تلف الشفة.
7.2 تقييد الدفع والفراش
تتضمن طرق التقييد كتل الدفع (الخرسانة)، والقيود الميكانيكية (العروة الضخمة)، وحشيات درع عزم الدوران؛ يضمن التبطين وفقًا للمواصفة ASTM D2321 دعمًا موحدًا ويمنع تبيُّن الأنبوب بيضاويًا.
7.3 الفحص والإصلاح الروتيني
فحوصات بصرية للكشف عن تلف الطلاء وتسريبات حشية الشفة والتآكل عن طريق أجهزة الكشف عن العطلات. تتيح أطقم الإصلاح (معتمدة من DIPRA) إمكانية إصلاح عيوب التبطين/الطلاء في الموقع.
7.4 اعتبارات الشتاء والمناخ البارد
يعمل التسخين المسبق للتركيبات بالماء الساخن في ظروف تحت الصفر على تحسين مرونة الحشية وتثبيتها. اختر درجات الدكتايل ذات درجة الحرارة المنخفضة (ASTM A536 درجة 80-60-03) لأداء مقاوم للصقيع.
8. أدوات وموارد الكتالوج الرقمي
8.1 المهيئات عبر الإنترنت وكائنات BIM
توفر الشركات المصنعة الرائدة أدوات تهيئة عبر الإنترنت: اختر نوع التركيب والحجم والمفصل والبطانة وتصدير ملفات CAD/نمذجة معلومات التصميم (Revit، AutoCAD) لدمج التصميم.
8.2 تطبيقات الهاتف المحمول وكتالوجات رمز الاستجابة السريعة
تتيح تطبيقات الأجهزة المحمولة للفنيين الميدانيين مسح رموز QR على التركيبات للحصول على المواصفات ومقاطع فيديو التركيب وسجلات الصيانة.
8.3 صحائف البيانات والدعم الفني
تتضمن جداول بيانات PDF جداول الأبعاد والوزن، وتقييمات الضغط، وشهادات المواد، والإحالة المرجعية لرمز الطلب. تضمن المحادثات المباشرة والخط الساخن الفني حل الاستفسارات بسرعة.
ستة أسئلة متكررة
س1: كيف يمكنني تفسير رقم الجزء في كتالوج تركيبات حديد الدكتايل؟
عادةً ما يرمز رقم جزء الكتالوج إلى نوع التركيب (ELB، TE، RD)، والقطر الاسمي (على سبيل المثال، 150 ل DN 150)، ورمز فئة الضغط (K7، K9، K12)، ونمط الوصلة (MJ، FL، PO)، ورمز البطانة/ الطلاء (CM، EP، PE). على سبيل المثال, elb-200-K9-MJ-CM تشير إلى DN 200، الفئة 250 (K9)، كوع الوصلة الميكانيكية مع بطانة أسمنتية - هاون. يقوم المصنعون بإلحاق لاحقات الطلبات الخاصة للرؤوس المسننة (B)، أو عروات الرفع (L)، أو حشوات التقييد (R). استشر دائمًا دليل الطلبات الخاص بالكتالوج لمعرفة تراكيب الرموز الدقيقة، حيث قد تستخدم بعض الشركات أحرفًا إضافية لوحدات التغليف أو شهادات المواد. يمنع التفسير الدقيق أخطاء الطلب والتأخير في المشروع من خلال ضمان توفير التكوين الصحيح.
س2: ما هي العوامل التي تؤثر على اختلافات الوزن بين تجهيزات حديد الدكتايل AWWA وISO؟
في حين أن كلا المعيارين يحددان الهندسة الأساسية، تنشأ الاختلافات في متطلبات سُمك الجدار وأبعاد الشفة وبدلات التصنيع. تركيبات الوصلة الميكانيكية C153 من AWWA C153 تم تحسينها لتوفير الوزن مع جدران أرق (10-20 مم للفئة 250) مقارنةً ب ISO 2531 K9 (عادةً 6.3 مم لـ DN 150)، ولكنها تتضمن تجميعات غُدَد أثقل، مما يؤدي إلى اختلافات في الوزن الصافي. التركيبات ذات الحواف لكل AWWA C110 لها دوائر مسامير أكبر وحواف أكثر سمكًا للتوافق مع حواف أنابيب AWWA C115، في حين أن EN 545 تستخدم التركيبات ذات الحواف أبعاد شفة EN 1092-2، والتي يمكن أن تكون أقل حجماً. تعكس جداول الأوزان التجريبية للمصنعين هذه التغييرات الهندسية التي تحركها المعايير؛ ارجع دائمًا إلى جدول المعيار الصحيح لحسابات الكتلة الدقيقة.
س3: كيف يمكنني الاختيار بين البطانات الداخلية المصنوعة من الملاط الأسمنتي والإيبوكسي؟
البطانة الأسمنتية الهاون (AWWA C104) هو العمود الفقري في الصناعة لمياه الشرب، حيث يوفر مقاومة تآكل فعالة من حيث التكلفة ومقاومة للتآكل ومكونات هيدروليكية سلسة؛ سمكه الأدنى 1 مم، وقوة الرابطة ≥ 2.1 ميجا باسكال. وقد ثبتت فعاليته على مدى 100 عام ويسهل فحصه للتأكد من عدم وجود تشققات. بطانات الإيبوكسي (AWWA C210؛ EN 14901 للخدمة الشاقة) توفر مقاومة كيميائية فائقة ومثالية لكيميائيات المياه العدوانية أو إعادة استخدام مياه الصرف الصحي، بسماكة 250-500 ميكرومتر وشهادة NSF 61. تكلف الإيبوكسيات 20-30 % أكثر وتتطلب إعدادًا أكثر صرامة للسطح وأوقات معالجة أكثر صرامة. اختر الإيبوكسي عندما تتجاوز تركيزات المواد الصلبة الصلبة الصفرية في الماء أو الأس الهيدروجيني أو تركيزات الكلورامين الحدود الوقائية للأسمنت؛ وبخلاف ذلك، فإن التكلفة المنخفضة لملاط الأسمنت والأداء الثابت يجعل منه الخيار الافتراضي.
س4: ما هي فوائد الوصلة الميكانيكية مقابل التركيبات المقيدة بالدفع؟
تركيبات الوصلة الميكانيكية (MJ) (AWWA C153) تستخدم ترتيب الغدة والحشية، مما يسمح بانحراف متحكم فيه (حتى 5 درجات) وسهولة التفكيك للصيانة. توفر مجموعات MJ، عند إقرانها مع غدد التقييد (مثل Megalug®)، مقاومة دفع قوية بدون كتل دفع، مما يوفر وقت الحفر. الوصلات المقيدة بالضغط على الوصلات المقيدة (ضبط التقييد Tyton®، وفقًا لـ AWWA C111) تدمج حشوة فولاذية عالية القوة في الحشية، مما يوفر قدرات ضبط مماثلة مع عدد أقل من المكونات. تعمل الوصلات المقيدة بالدفع على تبسيط التركيب وتقليل عدد الأجزاء والتخلص من البراغي؛ ومع ذلك، يمكن إعادة ضبط تركيب تركيبات MJ وإعادة استخدامها بسهولة أكبر. يعتمد الاختيار على قيود الموقع ومتطلبات حركة الوصلة واستراتيجية الصيانة.
س5: كيف ينبغي تخزين تجهيزات حديد الدكتايل في الموقع لمنع تلفها؟
يجب الاحتفاظ بالتجهيزات بعيدًا عن الأرض على ألواح خشبية أو منصات نقالة لتجنب ملامسة رطوبة التربة والحطام، مما قد يؤدي إلى تلف الطلاء. تغطية الأكوام بقماش مشمع مقاوم للماء لمنع تراكم الأمطار داخل الفتحات. لا تكدس أكثر من ارتفاع الطبقة الموصى به من الشركة المصنعة - عادةً ما يكون ثلاثة ارتفاعات - لمنع تشويه الشفة. افصل بين مجموعات التبطين/الطلاء المختلفة لمنع الاختلاط. افحص الطلاءات والحشيات قبل التركيب؛ يجب إصلاح أي تلف وفقًا لإرشادات DIPRA باستخدام أطقم اللمسات المعتمدة. يحافظ التخزين المناسب على سلامة الطلاء ومرونة الحشية ودقة الأبعاد، مما يضمن نجاح التركيب الأول.
س6: ما هي المصادر الرقمية الموجودة لاختيار تجهيزات حديد الدكتايل وتحديد مواصفاتها؟
يقدم الموردون الرائدون المهيئات عبر الإنترنت حيث يختار المهندسون نوع التركيبات وDN والفئة والمفصل والبطانة، مما يؤدي على الفور إلى إنشاء تنزيلات CAD/BIM (Revit و AutoCAD) وألواح القطع وجداول الوزن. تطبيقات الجوال تمكين المسح الميداني لرموز الاستجابة السريعة المطبوعة على التركيبات لاسترداد المواصفات ومقاطع فيديو التركيب وتاريخ الصيانة. توفر جمعيات الصناعة (DIPRA و DuctileIron.org) نشرات فنية مجانية وملخصات قياسية ووحدات تدريبية. تعمل هذه الأدوات الرقمية على تسريع دورات التصميم، وتقليل الأخطاء، والاندماج بسلاسة في تدفقات عمل نمذجة معلومات المباني الحديثة.
المراجع:
- ISO 2531: أنابيب حديد الدكتايل والتجهيزات وملحقاتها ووصلاتها لتطبيقات المياه - المنظمة الدولية للمواصفات والمقاييس
- معايير AWWA: C110 و C153 و C104 و C210 - الرابطة الأمريكية لأشغال المياه
- ASTM A536: المواصفات القياسية لمسبوكات حديد الدكتايل - ASTM International
- EN 545: الأنابيب والتجهيزات وملحقاتها من حديد الدكتايل لأنابيب المياه - اللجنة الأوروبية للمواصفات والمقاييس (CEN)
- الأيزو 9001: نظم إدارة الجودة - المتطلبات - المنظمة الدولية للمواصفات والمقاييس
