مواصفات مسمار شفة أنابيب حديد الدكتايل مقاس 10 بوصة

الوقت:2025-05-23

يعتمد عدد البراغي المطلوبة لشفة أنبوب من حديد الدكتايل مقاس 10 بوصة على فئة الشفة والمعايير المطبقة. وفقًا لمعيار ANSI/AWWA C115/A21.15 لفلنجات الفئة 125، تتطلب شفة حديد الدكتايل مقاس 10 بوصة عادةً 12 مسمارًا. عادة ما يكون قطر هذه البراغي 7/8 بوصة وطولها 3.5 بوصة، مرتبة بالتساوي حول دائرة مسمار قطرها 11.75 بوصة. تُعد كمية البراغي المستخدمة في تركيبات أنابيب حديد الدكتايل عاملاً حاسمًا في ضمان سلامة وسلامة ومتانة نظام خط الأنابيب، ومع ذلك، فإن الاختيار المناسب وعدد البراغي ضروريان للحفاظ على إحكام الإغلاق المحكم والخالي من التسرب في الوصلات. تؤثر عوامل مثل حجم الأنبوب ومتطلبات الضغط وبيئة التركيب بشكل مباشر على عدد البراغي المطلوبة. سوف تستكشف هذه المقالة العوامل الرئيسية التي تؤثر على كمية المسامير، وتقدم مقارنات بين مختلف أحجام الأنابيب وأنواع الوصلات، وتعالج الأسئلة المتداولة حول كمية مسامير أنابيب حديد الدكتايل.

مواصفات مسمار شفة أنابيب حديد الدكتايل مقاس 10 بوصة
مواصفات مسمار شفة أنابيب حديد الدكتايل مقاس 10 بوصة

1. العوامل التي تؤثر على كمية براغي أنابيب حديد الدكتايل

يعتمد عدد البراغي المطلوبة لتوصيلات أنابيب حديد الدكتايل على عدة عوامل حاسمة. وتشمل هذه العوامل حجم الأنبوب، ونوع الوصلة، وتصنيف الضغط، والاعتبارات البيئية. بصفة عامة، تتطلب الأنابيب الأكبر حجمًا عددًا أكبر من البراغي لضمان التوصيل الآمن والمستقر، خاصةً عند وجود ضغط مرتفع أو قوى خارجية.

  • حجم الأنبوب: تتطلب الأنابيب ذات القطر الأكبر عددًا أكبر من البراغي بسبب زيادة مساحة سطح الوصلة. تنص الممارسة القياسية على أن عدد البراغي يزداد عادةً مع زيادة قطر الأنبوب. على سبيل المثال، قد يتطلب الأنبوب بقطر 6 بوصات 4 مسامير، بينما قد يتطلب الأنبوب بقطر 36 بوصة ما يصل إلى 12 مسمارًا أو أكثر، اعتمادًا على نوع الوصلة.

  • النوع المشترك: يؤثر نوع الوصلة المستخدمة أيضًا على كمية البراغي. وغالباً ما تستخدم أنابيب حديد الدكتايل وصلات ذات حواف أو وصلات دفع، حيث تتطلب الوصلات ذات الحواف عادةً المزيد من البراغي لتأمين الوصلة مقارنةً بوصلات الدفع. ويرجع ذلك لأن الوصلات ذات الحواف تتضمن وصلات ذات براغي على طرفي الأنبوب، بينما تعتمد الوصلات التي يتم تثبيتها بالدفع على حشيات مطاطية لإنشاء مانع تسرب.

  • تصنيف الضغط: يلعب تصنيف ضغط خط الأنابيب دوراً هاماً في تحديد عدد البراغي. تتطلب خطوط الأنابيب ذات الضغط العالي، مثل تلك المستخدمة في نقل المياه، مسامير إضافية لتحمل القوة المتزايدة. قد يتطلب معدل الضغط القياسي البالغ 150 رطل لكل بوصة مربعة عددًا أقل من البراغي، بينما يتطلب معدل الضغط الأعلى، مثل 350 رطل لكل بوصة مربعة المزيد لمنع التسرب وضمان سلامة الوصلة.

  • العوامل البيئية: الظروف الخارجية، بما في ذلك نوع التربة والرطوبة والتعرض للمواد الكيميائية، تؤثر أيضًا على عدد البراغي. في البيئات المسببة للتآكل أو البيئات العدوانية كيميائياً، يمكن استخدام مسامير إضافية لتعزيز وصلات الأنابيب، خاصةً عندما يكون الختم الإضافي ضرورياً لمنع التسرب.

الجدول 1: كمية البراغي مقابل حجم الأنبوب وتقييم الضغط

حجم الأنبوب (بوصة) تصنيف الضغط (PSI) عدد البراغي (الوصلات ذات الحواف) عدد البراغي (وصلات الضغط على الوصلات)
6 150 4 2
12 150 6 4
24 250 8 6
36 350 12 8
48 350 14 10

2. فهم أنواع الوصلات المختلفة في أنابيب حديد الدكتايل

تتوفر أنابيب حديد الدكتايل بمجموعة متنوعة من أنواع الوصلات، وكل منها يتطلب كميات مختلفة من البراغي. يعد فهم الاختلافات في تصميمات الوصلات أمرًا ضروريًا لتحديد عدد البراغي اللازمة لتوصيل آمن وموثوق.

  • الوصلات ذات الحواف: الوصلات ذات الحواف هي أكثر الأنواع شيوعًا المستخدمة في أنابيب حديد الدكتايل، خاصة في الأحجام الكبيرة. وتتكون هذه الوصلات من شفتين، واحدة على كل طرف من طرفي الأنبوب، يتم ربطهما معاً بمسامير. يعتمد عدد البراغي اللازمة على قطر الأنبوب ومعدل الضغط. توفر الوصلات ذات الحواف وصلة قوية جدًا ومقاومة للتسرب، خاصةً عند استخدامها مع الحشيات.

  • وصلات الضغط على المفصل: تُستخدم وصلات الدفع، والمعروفة أيضًا باسم وصلات الحشية المطاطية، بشكل شائع في أنابيب حديد الدكتايل الأصغر حجمًا. لا تحتاج هذه الوصلات إلى مسامير للتجميع؛ وبدلاً من ذلك، يتم تركيب أطراف الأنابيب معًا بحشية مطاطية تخلق مانع تسرب. ومع ذلك، عندما تكون هناك حاجة إلى إحكام إغلاق أو تعزيز إضافي في بيئات الضغط العالي أو البيئات العدوانية، يمكن استخدام البراغي كدعم تكميلي.

  • الوصلات الميكانيكية: الوصلات الميكانيكية هي نوع آخر شائع من الوصلات الشائعة لأنابيب حديد الدكتايل. وتستخدم هذه الوصلات مزيجاً من البراغي والغدد والحشوات المطاطية لتحقيق إحكام مانع للتسرب. عادةً ما يكون عدد البراغي المستخدمة في الوصلات الميكانيكية أكبر من الوصلات التي يتم تركيبها بالدفع، ولكنها قد تكون مشابهة للوصلات ذات الحواف في الأنابيب ذات القطر الأصغر.

  • المفاصل المقيدة: تم تصميم هذه الوصلات لمنع الحركة المحورية، وهو أمر بالغ الأهمية في خطوط الأنابيب ذات الضغط العالي. قد تشتمل الوصلات المقيدة على مسامير إضافية لمنع الأنبوب من التحرك تحت الضغط أو القوى الخارجية. وغالباً ما تستخدم هذه الوصلات في المناطق ذات النشاط الزلزالي العالي أو المناطق المعرضة لحركة التربة.

الجدول 2: مقارنة بين أنواع المفاصل

النوع المشترك البراغي المطلوبة نطاق قطر الأنبوب نطاق تصنيف الضغط المزايا
وصلة ذات حواف 4-14 مسامير 4-14 6 بوصات - 48 بوصة 150 رطل لكل بوصة مربعة - 350 رطل لكل بوصة مربعة قوة عالية وتوصيل آمن وسهولة الصيانة
وصلة الضغط على المفصل 0-4 مسامير 6 بوصات - 24 بوصة 150 رطل لكل بوصة مربعة - 250 رطل لكل بوصة مربعة التركيب البسيط والفعال من حيث التكلفة
المفصل الميكانيكي 4-10 براغي 6 بوصات - 24 بوصة 150 رطل لكل بوصة مربعة - 300 رطل لكل بوصة مربعة متعدد الاستخدامات، جيد للضغوط المعتدلة
مفصل مقيد 6-12 براغي 12 بوصة - 48 بوصة 250 - 350 رطل لكل بوصة مربعة يمنع الحركة، مثالي للاستخدامات ذات الضغط العالي

3. المواد الشائعة المستخدمة في مسامير أنابيب حديد الدكتايل

تُصنع براغي أنابيب حديد الدكتايل من مجموعة متنوعة من المواد لتوفير القوة اللازمة ومقاومة التآكل. وتشمل المواد الأكثر استخدامًا ما يلي:

  • الفولاذ الكربوني: غالبًا ما تستخدم البراغي المصنوعة من الصلب الكربوني في تطبيقات أنابيب حديد الدكتايل نظرًا لقوتها وتوافرها. ومع ذلك، فهي عرضة للصدأ في البيئات القاسية، ونتيجة لذلك، قد تحتاج إلى طلاء مثل الجلفنة أو الإيبوكسي لمنع التآكل.

  • الفولاذ المقاوم للصدأ: تتميز البراغي المصنوعة من الفولاذ المقاوم للصدأ بمقاومة عالية للتآكل وتستخدم في التطبيقات التي تتطلب حماية إضافية، مثل البيئات البحرية أو المناطق ذات الرطوبة العالية. البراغي المصنوعة من الفولاذ المقاوم للصدأ أغلى من الفولاذ الكربوني ولكنها توفر متانة فائقة على المدى الطويل.

  • الفولاذ المجلفن: البراغي الفولاذية المجلفنة هي براغي من الفولاذ الكربوني المغلفة بالزنك لمنع الصدأ. تُستخدم هذه البراغي بشكل شائع في تركيبات أنابيب حديد الدكتايل نظرًا لتوازنها الجيد بين التكلفة ومقاومة التآكل. وهي مفيدة بشكل خاص في البيئات التي تتعرض فيها البراغي للرطوبة أو المواد الكيميائية.

  • سبائك الصلب: يمكن استخدام البراغي المصنوعة من سبائك الصلب في التطبيقات المتخصصة التي تتطلب قوة أعلى ومقاومة للتآكل والتلف. وتستخدم هذه البراغي عادةً في أنظمة الضغط العالي حيث يكون خطر تعطل الوصلة بسبب القوى الخارجية مرتفعًا.

الجدول 3: مقارنة بين مواد البراغي

المواد مقاومة التآكل القوة التكلفة التطبيقات الشائعة
الفولاذ الكربوني معتدل عالية منخفضة الاستخدام العام، البيئات غير المسببة للتآكل
الفولاذ المقاوم للصدأ ممتاز عالية جداً عالية البيئات البحرية والمناطق شديدة التآكل
الفولاذ المجلفن جيد معتدل معتدل أنظمة المياه، الاستخدام الصناعي العام
سبائك الصلب ممتاز عالية جداً عالية أنظمة الضغط العالي، الاستخدامات الشاقة

4. حساب كمية البراغي الصحيحة لتركيب أنابيب حديد الدكتايل الخاصة بك

لضمان الحصول على وصلة آمنة ومانعة للتسرب، من الضروري حساب العدد الصحيح للمسامير لتركيبات أنابيب حديد الدكتايل. يجب أن يأخذ الحساب في الحسبان عدة عوامل، بما في ذلك حجم الأنبوب ونوع الوصلة وتصنيف الضغط والظروف البيئية. يمكن تحديد عدد المسامير بالرجوع إلى الإرشادات القياسية التي تقدمها المنظمات الصناعية مثل الجمعية الأمريكية لأشغال المياه (AWWA) أو توصيات الشركات المصنعة.

  • الخطوة 1: تحديد حجم الأنبوب: حدد قطر الأنبوب لتقييم العدد الأساسي للبراغي المطلوبة. تتطلب الأنابيب الأكبر حجمًا بطبيعة الحال مزيدًا من البراغي بسبب المساحة السطحية الأكبر للمفصل.

  • الخطوة 2: تحديد نوع المفصل: سيؤثر نوع الوصلة المستخدمة (ذات حواف أو مثبتة بالدفع أو ميكانيكية أو مقيدة) على عدد البراغي اللازمة. وعادة ما تتطلب الوصلات ذات الحواف عدد مسامير أكثر من الوصلات التي تثبت بالدفع، والتي قد لا تتطلب مسامير على الإطلاق.

  • الخطوة 3: النظر في تصنيف الضغط: تتطلب أنظمة الضغط العالي مزيدًا من البراغي لتأمين الوصلة، حيث يتم بذل قوى أعلى على الأنبوب. تأكد من تحديد كمية البراغي المناسبة بناءً على تصنيف الضغط.

  • الخطوة 4: العوامل البيئية: ضع في اعتبارك الظروف البيئية، مثل التعرض للرطوبة أو المواد الكيميائية، لتحديد ما إذا كانت المسامير الإضافية أو الطلاءات الواقية ضرورية لمنع التآكل.

مثال على الحساب:
بالنسبة لأنابيب حديد الدكتايل مقاس 24 بوصة ذات معدل ضغط 250 PSI وباستخدام وصلة ذات حواف، يلزم عادةً استخدام 8 براغي تقريبًا. ومع ذلك، إذا كان النظام في منطقة عالية الرطوبة، يمكن إضافة مسمارين إضافيين لمراعاة متطلبات الختم الإضافية.

5. صيانة وفحص مسامير الأنابيب المصنوعة من حديد الدكتايل

تُعد صيانة وفحص البراغي في أنظمة أنابيب حديد الدكتايل أمرًا بالغ الأهمية لمنع فشل الوصلة وضمان الأداء على المدى الطويل.

تشمل الإجراءات الرئيسية ما يلي:

  1. الفحص البصري- تحقق من عدم وجود تآكل أو تشوه أو تلف في الخيط
  2. التحقق من عزم الدوران- التأكد من الإحكام المناسب باستخدام أدوات معايرة
  3. التشحيم- ضع مركبات مضادة للتثبيط لمنع التشقق
  4. الحماية من التآكل- مراقبة حالة الطلاء واستبدال الحماية التالفة
  5. جدول الاستبدال- اتبع إرشادات الشركة المصنعة لعمر البرغي

بالنسبة لتطبيقات الضغط الأعلى، مثل الشفاه من الفئة 250، قد تختلف المواصفات. من الضروري الرجوع إلى المعايير ذات الصلة أو إرشادات الشركة المصنعة لتحديد متطلبات المسامير الدقيقة لتطبيقات محددة.

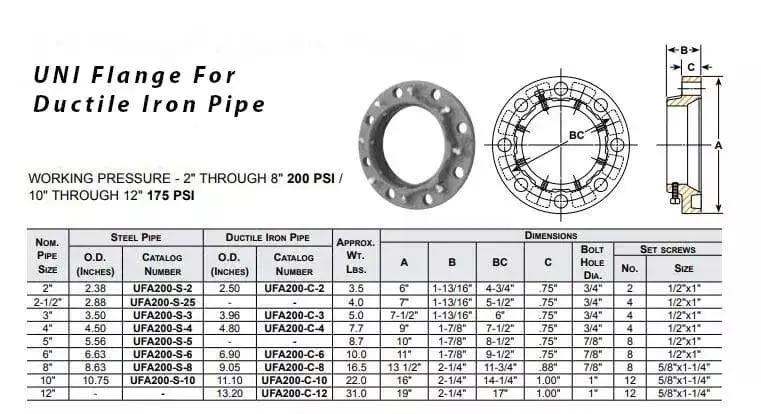

الجدول: مواصفات البراغي لفلنجات حديد الدكتايل مقاس 10 بوصة

فئة الشفة عدد البراغي قطر البرغي (بوصة) طول البرغي (بوصة) قطر دائرة البرغي (بوصة)
الفئة 125 12 7/8 3.5 11.75
الفئة 250 متفاوتة متفاوتة متفاوتة متفاوتة

ملاحظة: تشير عبارة "يختلف" إلى أن المواصفات تعتمد على معايير محددة ويجب التحقق منها وفقًا لذلك.

الأسئلة الشائعة (FAQs)

س1: ما هو العدد القياسي للبراغي لشفة أنبوب من حديد الدكتايل مقاس 10 بوصة؟

ج: بالنسبة لشفة أنبوب من حديد الدكتايل مقاس 10 بوصات من حديد الدكتايل الملتزم بمعيار ANSI/AWWA C115/A21.15، فإن المتطلبات النموذجية هي 12 مسمارًا. يبلغ قطر هذه المسامير عمومًا 7/8 بوصة وطولها 3.5 بوصة مرتبة على دائرة برغي قطرها 11.75 بوصة.

س2: هل تتغير متطلبات البراغي باختلاف فئات الشفة؟

ج: نعم، يمكن أن تختلف متطلبات البراغي حسب فئة الشفة. قد تستلزم فئات الضغط الأعلى، مثل الفئة 250، مسامير بأحجام أو أطوال أو كميات مختلفة لضمان توصيل آمن وخالٍ من التسرب. من الضروري الرجوع إلى المعايير المحددة أو إرشادات الشركة المصنعة للحصول على معلومات دقيقة.

س3: ما أهمية الالتزام بمواصفات البراغي القياسية؟

ج: يضمن الالتزام بمواصفات البراغي القياسية سلامة نظام الأنابيب وأمانه. يساعد استخدام العدد والحجم الصحيحين للبراغي في الحفاظ على إحكام الإغلاق السليم، ويمنع التسريبات، ويضمن قدرة النظام على التعامل مع أحمال الضغط المحددة. يمكن أن يؤدي الانحراف عن المواصفات القياسية إلى الإضرار بأداء النظام وسلامته.

س4: هل يمكنني استخدام مسامير من مواد مختلفة لفلنجات حديد الدكتايل؟

ج: بينما تستخدم البراغي المصنوعة من الفولاذ الكربوني بشكل شائع، يمكن استخدام مواد أخرى مثل الفولاذ المقاوم للصدأ أو الفولاذ المجلفن اعتمادًا على الظروف البيئية للتطبيق واعتبارات التآكل. من الضروري التأكد من أن مادة البرغي المختارة متوافقة مع مادة الشفة وبيئة التشغيل.

س5: كيف يمكنني تحديد عزم الدوران الصحيح لمسامير الفلنجات؟

ج: يعتمد عزم الدوران الصحيح لبراغي الشفة على عوامل مثل حجم البرغي والمادة ونوع الحشية ومواصفات الشفة. غالبًا ما توفر الشركات المصنعة إرشادات عزم الدوران، وتقدم معايير مثل AWWA C115/A21.15 توصيات. ويضمن عزم الدوران المناسب إحكام الإغلاق دون الضغط الزائد على البراغي أو الشفاه.

س6: هل هناك اختلافات في متطلبات البراغي بين حديد الدكتايل ومواد الأنابيب الأخرى؟

ج: نعم، قد يكون لمواد الأنابيب المختلفة مواصفات مختلفة للشفة والبراغي بسبب الاختلافات في قوة المواد والتمدد الحراري وتصنيفات الضغط. ارجع دائمًا إلى المعايير ذات الصلة وإرشادات الشركة المصنعة الخاصة بمواد الأنابيب المستخدمة لتحديد متطلبات المسامير بدقة.

المراجع:

معيار ANSI/AWWA C115/A21.15 - الرابطة الأمريكية لأشغال المياه (AWWA)
كتيب AWWA M41 - أنابيب وتجهيزات حديد الدكتايل والحديد المطاطي
وكالة حماية البيئة - أنظمة توزيع مياه الشرب
ويكيبيديا - شفة (سباكة)
