10 عرض شفة أنابيب حديد الدكتايل: المعايير والأبعاد والتطبيقات

الوقت:2025-05-23

تتميز فلنجات أنابيب حديد الدكتايل بـ 10 عروض موحدة تتراوح من 1/2 بوصة إلى 24 بوصة (DN15 إلى DN600)، بأبعاد نموذجية تشمل 3/4 بوصة و1 بوصة و2 بوصة و4 بوصة و6 بوصة و8 بوصة و10 بوصة و12 بوصة و16 بوصة و20 بوصة. تحافظ هذه الفلنجات المتوافقة مع ANSI/AWWA C110/A21.10 على معدلات ضغط تتراوح بين 125 رطل لكل بوصة مربعة و250 رطل لكل بوصة مربعة، مع عرض معاير بدقة لأقطار دائرة البراغي وأنواع الواجهات (مسطحة أو مرتفعة أو حلقة مشتركة). يضمن الاختيار المناسب لعرض الشفة اختيار وصلات مانعة للتسرب في أنظمة المياه/مياه الصرف الصحي مع استيعاب التمدد الحراري والحركات الزلزالية.

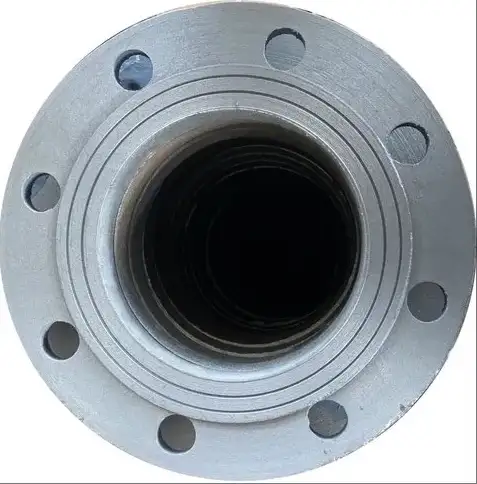

10 عرض شفة أنابيب حديد الدكتايل 10 شفة أنابيب حديد الدكتايل
10 عرض شفة أنابيب حديد الدكتايل 10 شفة أنابيب حديد الدكتايل

1. المعايير والمواصفات التي تحكم عرض شفة أنابيب حديد الدكتايل

يتم تصنيع حواف الأنابيب المصنوعة من حديد الدكتايل وفقًا للعديد من معايير الصناعة لضمان التوحيد والسلامة والتوافق. تشمل المعايير الأساسية ما يلي:

  • ANSI/AWA C110/A21.10: يغطي تجهيزات حديد الدكتايل والحديد الرمادي ذات الأطراف ذات الحواف، مع تحديد الأبعاد والتفاوتات المسموح بها.

  • ANSI/ AWWA C115/A21.15: تتعلق بأنابيب حديد الدكتايل ذات الحواف ذات الشفاه الملولبة، وتفاصيل التصنيع والأبعاد.

  • ASME B16.1: تحدد أبعاد حواف أنابيب الحديد الزهر والتجهيزات ذات الحواف، بما في ذلك الفئة 125 والفئة 250.

  • ASME B16.42: يغطي تجهيزات حديد الدكتايل لتطبيقات الضغط، بما في ذلك أبعاد الشفة والتفاوتات المسموح بها.

تضمن هذه المعايير أن تفي الفلنجات بالمتطلبات المحددة لتصنيفات الضغط والأبعاد وخصائص المواد، مما يسهل قابلية التشغيل البيني والسلامة في أنظمة الأنابيب.

2. الخصائص البعدية لشفاه أنابيب حديد الدكتايل

إن عرض شفة أنبوب حديد الدكتايل هو بُعد حاسم يؤثر على الأداء العام لنظام الأنابيب وتوافقه. تشمل خصائص الأبعاد الرئيسية ما يلي:

  • سُمك الشفة: تختلف على أساس فئة الضغط وحجم الأنبوب. على سبيل المثال، يبلغ سمك شفة من الفئة 150 مقاس 12 بوصة عادةً 1.25 بوصة.

  • قطر دائرة البرغي (BCD): قطر الدائرة التي تتمركز عليها فتحات المسامير. يضمن هذا البعد المحاذاة والتوزيع الصحيح للحمل.

  • عدد ثقوب البراغي وحجمها: يحددها حجم الحافة وفئة الضغط، مما يؤثر على قدرة الحافة على تحمل الضغوط الداخلية.

يعد فهم هذه الأبعاد أمرًا ضروريًا لاختيار الشفة المناسبة لتطبيق معين، وضمان السلامة الهيكلية ومنع التسرب.

3. اعتبارات المواد والطلاءات

يتم اختيار حواف حديد الدكتايل لقوتها ومتانتها ومقاومتها للتآكل. تشمل الاعتبارات المادية ما يلي:

  • تركيبة حديد الدكتايل: يوفر قوة شد ومقاومة عالية للصدمات مقارنةً بالحديد الرمادي.

  • الطلاءات: غالبًا ما يتم طلاء الفلنجات بمواد مثل الإيبوكسي أو الطلاء القاري لتعزيز مقاومة التآكل.

  • البطانة: يتم عادةً استخدام البطانة الأسمنتية على الأسطح الداخلية لمنع التآكل وتحسين خصائص التدفق.

يعد اختيار المادة والطلاء المناسبين أمرًا حيويًا لضمان طول عمر الشفة وأدائها في مختلف الظروف البيئية.

4. التطبيقات وممارسات التركيب

تُستخدم حواف أنابيب حديد الدكتايل في مجموعة متنوعة من التطبيقات، بما في ذلك:

  • أنظمة توزيع المياه: توفير توصيلات موثوقة في شبكات إمدادات المياه البلدية.

  • محطات معالجة مياه الصرف الصحي: التعامل مع السوائل المسببة للتآكل والسوائل الكاشطة في عمليات المعالجة.

  • أنظمة الأنابيب الصناعية: تسهيل نقل السوائل الصناعية المختلفة تحت الضغط.

ممارسات التركيب السليمة ضرورية لضمان فعالية الوصلات ذات الحواف. وتشمل الاعتبارات الرئيسية ما يلي:

  • المحاذاة: التأكد من محاذاة الشفاه بشكل صحيح لمنع الإجهاد غير المبرر والتسريبات المحتملة.

  • عزم دوران البرغي: تطبيق عزم الدوران الصحيح على البراغي لتحقيق إحكام متجانس دون الإضرار بالمكونات.

  • اختيار الحشية: اختيار مواد الحشية المناسبة المتوافقة مع السائل المنقول وظروف التشغيل.

يساعد الالتزام بأفضل الممارسات أثناء التركيب في الحفاظ على سلامة نظام الأنابيب وأدائه.

5. تحليل مقارن لعروض الشفة عبر المعايير

يمكن أن يختلف عرض الشفة بناءً على المعايير وفئات الضغط المطبقة. يقدم الجدول التالي تحليلاً مقارناً:

حجم الأنبوب الاسمي (بوصة) سُمك شفة الفئة 125 (بالبوصة) سُمك شفة الفئة 250 (بوصة)
4 0.94 1.38
6 1.00 1.50
8 1.12 1.62
10 1.19 1.75
12 1.25 2.00

تبرز هذه المقارنة الزيادة في سُمك الحافة مع ارتفاع فئات الضغط، مما يعكس الحاجة إلى قوة أكبر لتحمل الضغوط المرتفعة.

6. الأسئلة الشائعة (FAQs)

س1: ما العوامل التي تحدد عرض الحافة المناسب لأنبوب حديد الدكتايل؟

A1: يتم تحديد عرض الحافة المناسب من خلال عدة عوامل، بما في ذلك الحجم الاسمي للأنبوب، وضغط التشغيل، ومعايير الصناعة المعمول بها. عادةً ما تتطلب أحجام الأنابيب الأكبر ومعدلات الضغط الأعلى حوافًا أكثر سمكًا لضمان السلامة الهيكلية ومنع التسرب. توفر معايير مثل ANSI/AWWA C110 و ASME B16.1 إرشادات محددة لأبعاد الشفة بناءً على هذه المعايير.

س2: كيف يؤثر عرض الحافة على أداء نظام الأنابيب؟

A2: يؤثر عرض الحافة بشكل مباشر على قوة الوصلة وقدرتها على الإغلاق. قد لا تتحمل الحافة الرفيعة للغاية الضغوط الداخلية، مما يؤدي إلى تشوه أو فشل. وعلى العكس من ذلك، قد تؤدي الحافة السميكة للغاية إلى زيادة الوزن والتكلفة غير الضرورية. ويضمن عرض الحافة المناسب التوازن بين السلامة الهيكلية والكفاءة الاقتصادية، مما يساهم في الأداء العام وموثوقية نظام الأنابيب.

س3: هل يمكن استخدام الشفاه ذات المعايير المختلفة بالتبادل؟

A3: في حين أن بعض الشفاه قد يكون لها أبعاد متشابهة عبر معايير مختلفة، إلا أن قابلية التبادل غير مضمونة. يمكن أن تؤدي الاختلافات في أنماط فتحات المسامير وسُمك الشفة وتصنيفات الضغط إلى عدم التوافق. من الضروري التحقق من أن الفلنجات مطابقة لنفس المعيار أو مصممة خصيصًا لتكون متوافقة لضمان الملاءمة المناسبة والحفاظ على سلامة النظام.

س4: ما هي المواد الشائعة المستخدمة في طلاء شفة حديد الدكتايل؟

A4: تشمل الطلاءات الشائعة لفلنجات حديد الدكتايل الإيبوكسي والطلاءات البيتومينية والإيبوكسي الملتحم (FBE). توفر هذه الطلاءات مقاومة للتآكل، مما يعزز متانة الشفاه في مختلف الظروف البيئية. يعتمد اختيار الطلاء على عوامل مثل السائل المنقول ودرجة حرارة التشغيل والتعرض للعناصر المسببة للتآكل.

س5: كيف يتم الحفاظ على عرض الشفة أثناء التصنيع؟

A5: ويلتزم المصنعون بإجراءات صارمة لمراقبة الجودة لضمان مطابقة عرض الشفة للمعايير المحددة. ويشمل ذلك التصنيع الدقيق وعمليات الفحص المنتظمة والامتثال لمعايير الصناعة مثل ANSI/AWWA وASME. يتم استخدام تقنيات ومعدات تصنيع متقدمة لتحقيق التفاوتات والتشطيبات السطحية المطلوبة، مما يضمن الاتساق والموثوقية في أبعاد الشفة.

س6: ما هي ممارسات الصيانة الموصى بها للوصلات ذات الحواف؟

A6: الفحص المنتظم للوصلات ذات الحواف ضروري لاكتشاف علامات التآكل أو التآكل أو التسرب. تشمل ممارسات الصيانة التحقق من إحكام ربط المسامير واستبدال الحشيات حسب الحاجة ووضع طلاءات واقية لمنع التآكل. تضمن الصيانة السليمة طول عمر الوصلات ذات الحواف وأدائها، مما يقلل من مخاطر أعطال النظام ووقت التعطل المرتبط بها.

المراجع:

ANSI/AWWA C110/A21.10 - تركيبات حديد الدكتايل والحديد الرمادي (الرابطة الأمريكية لأشغال المياه)

ANSI/AWWA C115/A21.15 - أنابيب حديد الدكتايل ذات الحواف ذات الشفاه الملولبة (الجمعية الأمريكية لأعمال المياه)

ASME B16.1 - حواف أنابيب الحديد الزهر والتجهيزات ذات الحواف (الجمعية الأمريكية للمهندسين الميكانيكيين)

أنابيب حديد الدكتايل - ويكيبيديا
