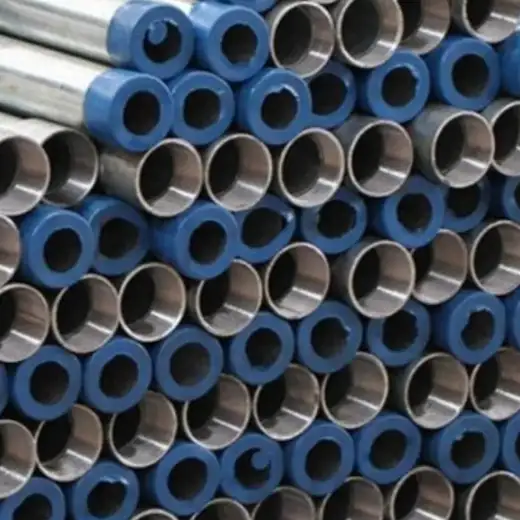

لقد أمضيت سنوات في العمل في أنظمة السباكة والأنابيب الصناعية، وكثيرًا ما أسمع هذا السؤال. ببساطة، الأنابيب الحديدية المجلفنة هي أنابيب فولاذية (أو حديدية) مطلية بالزنك من خلال عملية الجلفنة بالغمس الساخن. تحمي طبقة الزنك هذه قلب الفولاذ من التآكل. وبينما يطلق عليها عادةً "الحديد المجلفن"، فإن جميع هذه الأنابيب تقريبًا اليوم هي في الواقع من الصلب المجلفن.
1. التطور التاريخي والاستخدام الحديث
بدأ استخدام الجلفنة في أوائل القرن العشرين. وقد حل محل أنابيب الحديد الزهر والرصاص بسبب متانته وقدرته على تحمل التكاليف. وفي البداية كان منتشراً في كل مكان في السباكة السكنية، ثم تحول استخدامه نحو الأنظمة الصناعية والإنشائية والخارجية بسبب المخاوف المتعلقة بطول العمر في تطبيقات مياه الشرب .
2. معايير التصنيع والمعايير التنظيمية
أثناء التصنيع، يتم جلفنة أنواع الأنابيب - الملحومة أو غير الملحومة - بالغمس الساخن، وعادةً ما تكون محاذاة ASTM A53/A53M معايير ASTM التي تغطي الأنواع F و E و S والدرجات A أو B. تشمل معايير التصنيع والطلاء الرئيسية ما يلي:
-
ASTM A123: يحدد سمك طلاء الزنك وطرق الالتصاق، وغالبًا ما يتجاوز الحد الأدنى من A53 .
-
BS 1387 (المملكة المتحدة), GB/T 3091-2015 (الصين): توفير مواصفات مماثلة لعمليات الجلفنة بالغمس الساخن.
-
سُمك الطلاء: عادةً من 45-85 ميكرومتر (2-3 ملليمتر) وفقًا لمعايير A123 - كافية لإطالة عمر الخدمة في البيئات المعتدلة.
3. الآليات الوقائية وسلوك التآكل
يؤدي الزنك دورين وقائيين مهمين:
-
حماية الحاجز - يمنع الماء/الهواء من ملامسة الفولاذ.
-
الحماية الكاثودية (المهبطية) - يتآكل الزنك بشكل تفضيلي، مما يحمي الفولاذ القريب منه.
مع مرور الوقت، يتآكل الزنك، خاصةً في البيئات العدوانية (الملوحة العالية والحموضة)، مما يجعل الفولاذ عرضة للصدأ.
4. الإيجابيات والسلبيات
أعتمد على الخبرة الواقعية لشرح ذلك بوضوح:
👍 المزايا:
-
المتانة: الفولاذ المطلي يقاوم التآكل والصدمات وسوء الاستخدام بشكل أفضل من النحاس أو البلاستيك .
-
فعالة من حيث التكلفة: أقل تكلفة مقدماً من النحاس أو الفولاذ المقاوم للصدأ.
-
سعة الضغط العالي: مثالية للأنظمة الصناعية أو أنظمة رش الحرائق.
-
متين: ممتاز للاستخدام المكشوف أو الخارجي بسبب مقاومة الصدمات والأشعة فوق البنفسجية.
⚠️ القيود:
-
التآكل: يبلى الزنك؛ سيصدأ الفولاذ في النهاية - خاصةً في الماء العسر أو الظروف الحمضية.
-
جودة المياه: قد تطلق الأنابيب القديمة رقائق الصدأ أو حتى أثر الرصاص من الأختام.
-
فقدان الاحتكاك: يمكن أن يقلل السطح الداخلي الأكثر خشونة (ε ≈ 0.15 مم) من التدفق بمرور الوقت.
-
المشكلات الجلفانية: يؤدي التلامس مع النحاس دون فصل العازل الكهربائي إلى تسريع التآكل.
-
ثقيلة وكثيفة العمالة: يتطلب الخيوط والمناولة جهدًا مقارنةً بـ PVC أو PEX.
5. نظرة عامة مقارنة
إليك جدول يقارن بين الأنابيب المجلفنة والبدائل الشائعة:
| الميزة | الفولاذ المجلفن | فولاذ أسود (مكشوف) | النحاس | PEX |
|---|---|---|---|---|
| الأساسيات | فولاذ + طلاء بالزنك | الفولاذ العاري | النحاس | البولي إيثيلين المتصالب |
| مرونة التآكل | معتدلة (طبقة الزنك) | منخفض (يصدأ بسرعة) | ممتاز | ممتاز |
| الخشونة الداخلية | ε ≈ 0.15 مم | ε ≈ 0.05 مم | ε ≈ 0.001-0.002 مم | ε ≈ 0.01 مم |
| تصنيف الضغط | عالية | عالية | معتدل | معتدل |
| التركيب | ملولب، ثقيل | ملولب، ثقيل | ملحوم/مجعد، أخف وزناً | مشبك/مشبك، مرن |
| التكلفة | منخفضة-متوسطة | منخفضة-متوسطة | عالية | منخفضة-متوسطة |
| الاستخدام النموذجي | صناعي/خارجي | خطوط الغاز، الهيكلية | مياه الشرب، التدفئة والتهوية وتكييف الهواء | مياه الشرب السكنية |
6. دراسة حالة واقعية: المياه المتغيرة اللون في تحديث المدرسة
الخلفية: استبدلت إحدى مدارس المقاطعة خطوط الحديد الزهر المتقادمة بأنابيب مجلفنة في مدرسة متوسطة بُنيت في أربعينيات القرن الماضي. وكان الهدف من ذلك هو الحفاظ على الأنابيب الأصلية مع منع عمليات التمزيق الكبيرة.
الجدول الزمني والنتائج:
-
السنة 0: التركيب مع ASTM-A53 من النوع E، مطلي بالغمس الساخن حسب A123.
-
السنة 5: أبلغ الطلاب عن وجود مياه برتقالية اللون في الحمامات والحنفيات. لوحظ انخفاض الضغط في الطابق السفلي.
-
السبب الجذري: تآكل طلاء الزنك؛ وبدأ الجزء الداخلي من الفولاذ في التآكل. تراكمت القشور والصدأ، مما أدى إلى انسداد الخطوط.
-
القرار: إعادة تركيب أنبوب كامل بنحاس من النوع L. استُعيد التدفق والوضوح على الفور، ومن المتوقع أن يزيد عمر الخدمة عن 50 عاماً.
الدروس المستفادة:
-
يعمل المجلفن على المدى القصير إلى المتوسط (حوالي 10-20 سنة).
-
في البيئات المؤسسية الحرجة (المدارس والمستشفيات ومحطات المعالجة)، قد تؤدي البدائل مثل النحاس أو PEX إلى منع حدوث مشكلات مستقبلية.
-
الفحوصات المنتظمة واختبارات المياه ضرورية للتدخل المبكر.
7. التطبيقات الرئيسية
أرى الأنابيب المجلفنة تستخدم على نطاق واسع في:
-
أنظمة رشاشات الحرائق: الضغط العالي + البيئة القاسية - المجلفن المجلفن يتعامل مع التحدي بشكل جيد.
-
المشاريع الإنشائية: حواجز الحراسة، والسياج، والسقالات.
-
خطوط المياه الصناعية: تغذية أبراج التبريد، والري الخارجي.
-
أنظمة المعالجة: الاستخدامات غير الصالحة للشرب مثل الهواء المضغوط أو الغاز (باستخدام الأنابيب السوداء أيضاً).
-
قناة تحت الأرض: الطرق أو البنية التحتية تحت الأرض، وغالباً ما تكون مغطاة بأكمام.
ومع ذلك، في مياه الشرب السكنية، تفضل الرموز الحديثة النحاس أو PEX بسبب المزايا الصحية والتآكل.
8. نصائح للصيانة وطول العمر
-
الفحص الدوري: افحص الضغط وتغير اللون ومعدلات التدفق.
-
الاتحادات العازلة: ضروري عند التوصيل بالنحاس لتجنب التآكل الجلفاني.
-
الطلاءات الواقية: يمكن للإيبوكسي أو اللفائف الخارجية أن تطيل العمر الافتراضي، خاصةً تحت الأرض.
-
الأنظمة الكاثودية: الأنودات القربانية أو التيار المنبهر تساعد في المنشآت تحت الأرض أو المنشآت البحرية.
-
فحوصات الماء العسر: المحتوى المعدني العالي يسرع من استنزاف الزنك.
9. دراسة حالة إفرادية: حماية المنشآت الصناعية
في مصنع بتروكيماويات في الغرب الأوسط، تغذي خطوط الأنابيب الخارجية المجلفنة مياه التبريد. وقد قام المهندسون بتركيب حماية كاثودية بالتيار المعجب، مما أدى إلى إطالة عمر الأنابيب من 15 إلى أكثر من 30 عامًا. هذا النهج الهجين هو المعيار في دوائر هندسة التآكل .
10. الأسئلة المتداولة
س1: ما المدة التي تدوم فيها الأنابيب المجلفنة؟
A: توقع 20-50 سنة في الأماكن الداخلية الجافة؛ في البيئات الجافة أو الرطبة، قد تتعطل أنظمة توصيل المياه بعد 10-20 سنة إذا تُركت بدون تحديد.
س2: هل يمكن استخدام الأنابيب المجلفنة لمياه الشرب؟
A: إنه يمكنولكنه لم يعد مفضلاً. فمع مرور الوقت، قد تؤدي بقايا الزنك والتآكل إلى تدهور نقاء المياه وطعمها. تفضل الرموز الحديثة نحاس أو PEX لخطوط الشرب.
س3: ما الفرق بين أنابيب الصلب المجلفن والأسود؟
A: تفتقر الأنابيب السوداء إلى طلاء الزنك، لذا فهي تصدأ بسرعة عندما تكون رطبة - وهي مثالية للغاز أو الهواء الجاف أو الاستخدام الهيكلي. يضيف المجلفن مقاومة للتآكل من خلال طبقة الزنك.
س4: هل تتآكل الأنابيب المجلفنة بشكل أسرع عند توصيلها بالنحاس؟
A: نعم. عندما يلتقي المجلفن (الزنك) مع النحاس, التآكل الجلفاني يُسرّع فقدان الزنك، مما قد يؤدي إلى الإضرار بكليهما ما لم يتم منعه. الاستخدام الاتحادات العازلة لفصلهما بأمان .
س5: هل لا يزال المجلفن يستخدم في الإنشاءات الجديدة؟
A: في الأنظمة الصناعية أو الهيكلية أو أنظمة الحماية من الحرائق، نعم. ولكن بالنسبة لـ السباكة السكنية الجديدة، تم استبدالها إلى حد كبير ب النحاس و PEX، كما أكدت أدلة الصناعة.
