يوفر حديد الدكتايل (الحديد العقدي) مجموعة متنوعة من الدرجات المصممة خصيصاً للتطبيقات الصناعية، بدءاً من البنية التحتية للمياه وحتى مكونات السيارات، ويعتمد تصنيف حديد الدكتايل إلى درجات مختلفة في المقام الأول على خواصه الميكانيكية، مثل قوة الشد وقوة الخضوع والاستطالة. يتم توحيد هذه الدرجات من قِبل منظمات مثل ASTM الدولية، حيث تُعد ASTM A536 مواصفات معترف بها على نطاق واسع تحدد المتطلبات الميكانيكية لمسبوكات حديد الدكتايل.
الخواص الميكانيكية لدرجات حديد الدكتايل الشائعة
تختلف الخواص الميكانيكية لحديد الدكتايل باختلاف درجاته، مما يؤثر على ملاءمته لمختلف التطبيقات. وفيما يلي مقارنة مفصّلة لدرجات حديد الدكتايل الشائعة وفقاً للمواصفة ASTM A536:
| الصف | قوة الشد (رطل لكل بوصة مربعة) | قوة الخضوع (رطل لكل بوصة مربعة) | الاستطالة (%) | صلابة برينل | التطبيقات النموذجية |
|---|---|---|---|---|---|
| 60-40-18 | 60,000 | 40,000 | 18 | 149-187 | أنابيب الضغط، والتجهيزات |
| 65-45-12 | 65,000 | 45,000 | 12 | 170-207 | مكونات السيارات |
| 80-55-06 | 80,000 | 55,000 | 6 | 187-255 | التروس، الأعمدة المرفقية |
| 100-70-03 | 100,000 | 70,000 | 3 | 217-269 | تطبيقات عالية القوة |
| 120-90-02 | 120,000 | 90,000 | 2 | 240-300 | الآلات الثقيلة |
تُظهر هذه الدرجات وجود مفاضلة بين القوة والليونة؛ فمع زيادة قوة الشد والخضوع، تميل الاستطالة إلى الانخفاض، مما يؤثر على قدرة المادة على التشوه اللدن قبل الكسر.
البنية المجهرية وتأثيرها على الخواص
تؤثر البنية المجهرية لحديد الدكتايل بشكل كبير على خواصه الميكانيكية. إن وجود عقيدات الجرافيت الكروية داخل مصفوفة الحديد يقلل من نقاط تركيز الإجهاد، مما يعزز الليونة ومقاومة الصدمات.
كما يؤثر هيكل المصفوفة، الذي يمكن أن يكون حديديًا أو لؤلؤيًا أو مزيجًا من الاثنين، على خصائص المادة:
-
مصفوفة حديدية: يوفر ليونة عالية ومقاومة عالية للصدمات ولكن قوة وصلابة أقل.
-
مصفوفة اللؤلؤة: يوفر قوة وصلابة أعلى ولكن ليونة أقل.
-
مصفوفة حديدية-بيرليتيّة مختلطة: يوازن بين القوة والليونة، ومناسب لمجموعة كبيرة من الاستخدامات.
يمكن لعمليات المعالجة الحرارية، مثل التلدين أو التلدين الصلب، تعديل بنية المصفوفة لتحقيق الخواص الميكانيكية المطلوبة لتطبيقات محددة.
استخدامات مختلف درجات حديد الدكتايل
يتم اختيار درجات مختلفة من حديد الدكتايل بناءً على المتطلبات المحددة للتطبيقات في مختلف الصناعات:
-
الصف 60-40-18: مثالية للاستخدامات التي تتطلب ليونة عالية ومقاومة للصدمات مثل أنابيب الضغط والتجهيزات.
-
الصف 65-45-12: يشيع استخدامها في مكونات السيارات، والآلات الزراعية، والتطبيقات الهندسية العامة نظراً لقوتها وليونتها المتوازنة.
-
الصف 80-55-06: مناسبة للأجزاء المعرضة لضغوط عالية، مثل التروس، وأعمدة الكرنك، ومكونات الماكينات الثقيلة.
-
الدرجة 100-70-03 و120-90-02: تُستخدم في التطبيقات التي تتطلب قوة عالية ومقاومة عالية للتآكل، مثل معدات التعدين والتروس الثقيلة والمكونات الهيكلية.
يضمن اختيار الرتبة المناسبة أداء المكون بشكل موثوق في ظل ظروف الخدمة المتوقعة، مما يؤدي إلى تحسين الأداء والتكلفة على حد سواء.
المعايير الدولية والدرجات المعادلة

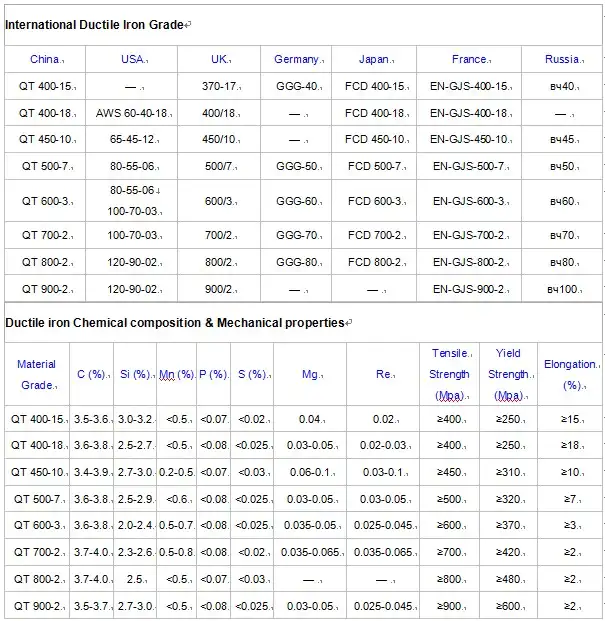

يتم توحيد درجات حديد الدكتايل من قبل منظمات دولية مختلفة، مما يسهل التجارة العالمية والتطبيق. فيما يلي مقارنة للدرجات المتكافئة عبر معايير مختلفة:
| درجة ASTM A536 | درجة الأيزو 1083 ISO 1083 | درجة EN 1563 | التطبيقات النموذجية |
|---|---|---|---|
| 60-40-18 | 400-18 | EN-GJS-400-18 | أنابيب الضغط، والتجهيزات |
| 65-45-12 | 450-12 | EN-GJS-450-10 | مكونات السيارات |
| 80-55-06 | 500-7 | EN-GJS-500-7 | التروس، الأعمدة المرفقية |
| 100-70-03 | 700-2 | EN-GJS-700-2 | تطبيقات عالية القوة |
يعد فهم هذه المعادلات أمرًا ضروريًا للمهندسين ومحترفي المشتريات الذين يعملون في سياقات دولية، مما يضمن الامتثال للمعايير والمواصفات المحلية.
الأسئلة الشائعة (FAQs)
س1: ما هي العوامل التي يجب أخذها في الاعتبار عند اختيار درجة حديد الدكتايل لاستخدام معين؟
A1: عند اختيار درجة حديد الدكتايل، ضع في اعتبارك المتطلبات الميكانيكية للاستخدام، مثل قوة الشد وقوة الخضوع والاستطالة. بالإضافة إلى ذلك، قم بتقييم بيئة التشغيل، بما في ذلك التعرض للعناصر المسببة للتآكل، والتغيرات في درجات الحرارة، والضغوط الميكانيكية. يجب أن تؤثر أيضًا عملية التصنيع وقيود التكلفة والامتثال للمعايير ذات الصلة على الاختيار.
س2: كيف تؤثر المعالجة الحرارية على خواص حديد الدكتايل؟
A2: تُغيّر عمليات المعالجة الحرارية، مثل التلدين والتطبيع والتصلب من البنية المجهرية لحديد الدكتايل، وبالتالي تعديل خواصه الميكانيكية. يمكن أن يزيد التلدين من الليونة ويقلل من الصلابة، مما يجعل المادة أكثر قابلية للتشغيل الآلي. ويعزز التلدين التقويمي من القوة ومقاومة التآكل من خلال إنتاج بنية مجهرية ثنائية. ويسمح اختيار المعالجة الحرارية المناسبة بتكييف خصائص المواد حسب متطلبات الاستخدام المحددة.
س3: هل يمكن لحام حديد الدكتايل، وهل تؤثر الرتبة على قابليته للحام؟
A3: يمكن لحام حديد الدكتايل ولكن قابليته للحام تختلف حسب الرتبة والبنية المجهرية. تُظهر الدرجات التي تحتوي على مصفوفة حديدية في الغالب، مثل 60-40-18، قابلية لحام أفضل بسبب ليونة أعلى وصلابة أقل. قد تكون المعالجة الحرارية المسبقة والمعالجة الحرارية بعد اللحام ضرورية لمنع التشقق وضمان سلامة اللحام. من الضروري اتباع إجراءات اللحام المناسبة والرجوع إلى المعايير ذات الصلة عند لحام مكونات حديد الدكتايل.
س4: كيف يؤثر وجود عناصر الإشابة على خواص حديد الدكتايل؟
A4: يمكن أن تؤثر عناصر السبائك مثل السيليكون والمنجنيز والنيكل والنحاس بشكل كبير على الخواص الميكانيكية والبنية المجهرية لحديد الدكتايل. على سبيل المثال، يعزز السيليكون مصفوفة حديدية مما يعزز الليونة، في حين أن المنجنيز والنيكل يمكن أن يزيد من القوة والصلابة من خلال تعزيز البنية اللؤلؤية. ويسمح التحكم الدقيق في هذه العناصر أثناء عملية التصنيع بتخصيص خصائص حديد الدكتايل لتلبية احتياجات استخدامات محددة.
س5: ما هي مزايا استخدام حديد الدكتايل مقارنة بمواد أخرى مثل الصلب أو الحديد الزهر الرمادي؟
A5: يوفر حديد الدكتايل مزيجًا فريدًا من القوة والليونة والفعالية من حيث التكلفة. ومقارنةً بحديد الزهر الرمادي، فإنه يتمتع بمقاومة فائقة للصدمات وقوة شد بسبب بنيته المجهرية من الجرافيت العقدي. وعلى الرغم من أن الفولاذ قد يوفر قوة أعلى، إلا أن حديد الدكتايل أكثر اقتصاداً ويوفر أداءً مناسباً للعديد من التطبيقات. بالإضافة إلى ذلك، يتميز حديد الدكتايل بقدرة ممتازة على التشغيل الآلي ومقاومة جيدة للتآكل، مما يجعله خياراً متعدد الاستخدامات في مختلف الصناعات.
